一种鞋跟防移位的鞋子的制作方法

本技术涉及鞋子，尤其涉及一种鞋跟防移位的鞋子。

背景技术：

1、皮鞋是指以天然皮革为鞋面，以皮革或橡胶、塑料、pu发泡、pvc等为鞋底，经缝绱、胶粘或注塑等工艺加工成型的鞋类，皮鞋的鞋跟与鞋底之间一般仅是通过胶水粘接而固定，在鞋子穿着过程中，面对不同的路况，鞋跟的受力复杂，由于鞋底为光滑的平面，且鞋底与鞋跟之间缺少限位结构，鞋跟很容易与鞋底发生移位，影响人们的脚感。

2、基于此，提出一种鞋跟防移位的鞋子。

技术实现思路

1、本实用新型的目的在于：为了解决上述问题，而提出的一种鞋跟防移位的鞋子。

2、为了实现上述目的，本实用新型采用了如下技术方案：

3、一种鞋跟防移位的鞋子，包括鞋面和鞋底，所述鞋底的后跟处具有一侧开口的凹槽，所述凹槽的内壁上具有两条凸起，所述凹槽内设有鞋跟和抵接块，且鞋跟和抵接块上均具有与凸起相适配的侧槽，所述鞋底与鞋跟和抵接块通过定位组件相固定。

4、优选地，所述定位组件包括连接条，所述连接条的两端均贯穿有螺钉，其中一个所述螺钉贯穿鞋跟与鞋底旋合，另一个所述螺钉贯穿抵接块与鞋底旋合。

5、优选地，所述鞋跟上具有与连接条相适配的避让槽。

6、优选地，所述鞋跟通过插块一和插槽一与鞋底插接。

7、优选地，所述鞋跟通过插块二和插槽二与抵接块插接。

8、综上所述，由于采用了上述技术方案，本实用新型的有益效果是：

9、本申请中，鞋跟和抵接块置于凹槽内之后，凸起与鞋跟和抵接块上的侧槽对接，鞋跟通过插块一和插槽一与鞋底插接、鞋跟通过插块二和插槽二与抵接块插接，用以实现对鞋跟的初步定位，在连接条和螺钉的作用下，完成鞋底与鞋跟和抵接块的固定，此状态下，鞋跟四周均受到限位，鞋跟无法与鞋底发生相对移位，即不存在因移位而影响穿着脚感的问题。

技术特征：

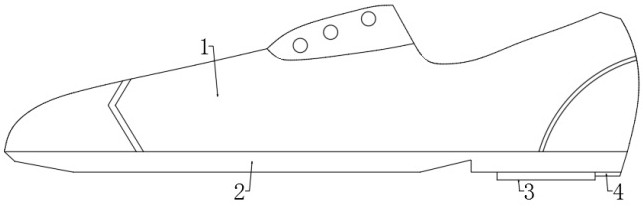

1.一种鞋跟防移位的鞋子，包括鞋面（1）和鞋底（2），其特征在于，所述鞋底（2）的后跟处具有一侧开口的凹槽（7），所述凹槽（7）的内壁上具有两条凸起（8），所述凹槽（7）内设有鞋跟（3）和抵接块（4），且鞋跟（3）和抵接块（4）上均具有与凸起（8）相适配的侧槽（14），所述鞋底（2）与鞋跟（3）和抵接块（4）通过定位组件相固定。

2.根据权利要求1所述的一种鞋跟防移位的鞋子，其特征在于，所述定位组件包括连接条（5），所述连接条（5）的两端均贯穿有螺钉（6），其中一个所述螺钉（6）贯穿鞋跟（3）与鞋底（2）旋合，另一个所述螺钉（6）贯穿抵接块（4）与鞋底（2）旋合。

3.根据权利要求2所述的一种鞋跟防移位的鞋子，其特征在于，所述鞋跟（3）上具有与连接条（5）相适配的避让槽（11）。

4.根据权利要求3所述的一种鞋跟防移位的鞋子，其特征在于，所述鞋跟（3）通过插块一（10）和插槽一（9）与鞋底（2）插接。

5.根据权利要求4所述的一种鞋跟防移位的鞋子，其特征在于，所述鞋跟（3）通过插块二（12）和插槽二（13）与抵接块（4）插接。

技术总结
本技术公开了一种鞋跟防移位的鞋子，包括鞋面和鞋底，所述鞋底的后跟处具有一侧开口的凹槽，所述凹槽的内壁上具有两条凸起，所述凹槽内设有鞋跟和抵接块，且鞋跟和抵接块上均具有与凸起相适配的侧槽。本申请中，鞋跟和抵接块置于凹槽内之后，凸起与鞋跟和抵接块上的侧槽对接，鞋跟通过插块一和插槽一与鞋底插接、鞋跟通过插块二和插槽二与抵接块插接，用以实现对鞋跟的初步定位，在连接条和螺钉的作用下，完成鞋底与鞋跟和抵接块的固定，此状态下，鞋跟四周均受到限位，鞋跟无法与鞋底发生相对移位，即不存在因移位而影响穿着脚感的问题。

技术研发人员：文曲波
受保护的技术使用者：温州市东泰鞋业有限公司
技术研发日：20230412
技术公布日：2024/1/25
