一种缓冲式安全头盔的制作方法

本技术涉及头盔，具体是一种缓冲式安全头盔。

背景技术：

1、头盔是保护头部的装具，是军人训练、作战时戴的帽子，是人们交通中不可或缺的工具。分为军用头盔、警用头盔和民用头盔等。它多呈半圆形，主要由外壳、衬里和悬挂装置三部分组成。外壳分别用特种钢、玻璃钢、增强塑料、皮革、尼龙等材料制作，以抵御弹头、弹片和其他打击物对头部的伤害。中国古代称为胄、首铠、兜鍪或头鍪。

2、对于现在的头盔在进行佩戴时，有些人为了方便敷衍就是直接性的扣接设置在头上，不进行佩戴安全带，使得在发生事故时头盔很容易掉落，而无法形成对人员的头部进行保护，让人们没有佩戴头盔的意识。

技术实现思路

1、本实用新型的目的在于提供一种缓冲式安全头盔，以解决上述背景技术中提出的对于现在的头盔在进行佩戴时，有些人为了方便敷衍就是直接性的扣接设置在头上，不进行佩戴安全带，使得在发生事故时头盔很容易掉落，而无法形成对人员的头部进行保护，让人们没有佩戴头盔的意识的问题。

2、为实现上述目的，本实用新型提供如下技术方案：

3、一种缓冲式安全头盔，包括主头盔体，所述主头盔体的底面固定设置有隔离底板，所述主头盔体的顶面扣接有护目镜，所述护目镜的侧边对称卡接有固定钉体，所述主头盔体的底面固定卡接有捆绑带体，一根所述捆绑带体的底端设置有下巴扣块，所述下巴扣块的顶面水平开设有顶配合槽，一根所述捆绑带体的底端固定设置有对接端块，所述主头盔体的内侧边固定设置有内衬层，所述主头盔体的内侧顶面固定设置有坚固内层，所述坚固内层的底面水平固定设置有亲肤海绵，所述亲肤海绵的顶面水平固定粘接有弹性橡胶板，所述坚固内层的底面均匀开设有配合槽道，所述配合槽道的内侧边固定卡接有顶接弹簧，所述下巴扣块的一端开设有端固定孔，所述顶配合槽的内侧边固定粘接有下巴垫，所述下巴扣块在远离端固定孔的一端水平开设有插接孔，所述下巴扣块的底面开设有卡扣孔，所述对接端块的一侧边水平固定设置有插接块，所述插接块的底面卡接有卡扣斜块，所述对接端块的内侧边固定卡接有限位块，所述对接端块的底面斜开设有贯穿槽。

4、作为本实用新型的一种优选实施方式：所述隔离底板呈弧形形状设置，且隔离底板的顶面固定设置在主头盔体的底面边缘位置，护目镜采用高强度亚克力透明材料制作设置，且护目镜扣接设置在主头盔体的外侧远离隔离底板的侧边。

5、作为本实用新型的一种优选实施方式：所述固定钉体均对称固定插接设置在护目镜的侧边两端的通孔内部，且贯穿端固定插接设置在主头盔体的外两侧边的卡孔内部，捆绑带体的个数为两根，且两根捆绑带体的顶端固定卡接设置在主头盔体的底面边缘位置。

6、作为本实用新型的一种优选实施方式：所述下巴扣块采用硬质橡胶材料制作，对接端块的一侧边对接设置在插接孔的开口端，坚固内层固定设置在主头盔体的内侧顶面中心位置，且坚固内层采用高强度材料制作设置，亲肤海绵呈圆盘形形状设置，且亲肤海绵的边缘通过固定缝合设置在内衬层的顶开口边缘位置。

7、作为本实用新型的一种优选实施方式：所述弹性橡胶板采用高弹性橡胶材料制作设置，配合槽道的个数为多个，且多个配合槽道均等距排布设置，顶接弹簧可以选用弹簧材料、橡胶材料和弹力材料，顶接弹簧的顶端均一一对应固定设置在配合槽道的内侧顶端，且底端均对接设置在弹性橡胶板的顶面位置，一根捆绑带体的一端固定插接设置在端固定孔，下巴垫采用软质海绵材料制作设置。

8、作为本实用新型的一种优选实施方式：所述卡扣孔的顶端延伸至插接孔的内侧保持通接设置，插接块水平插接设置在插接孔的内侧边，且卡扣斜块插接设置在卡扣孔的内侧边，一根捆绑带体的一端贯穿式插接设置在限位块的内侧边。

9、与现有技术相比，本实用新型的有益效果是：

10、本实用新型在顶接弹簧的目的是在不施加外力时，当主头盔体被戴在头部时，其主头盔体内部空间依旧被弹性橡胶板和亲肤海绵对头顶进行向下挤压而形成的阻挡效果，造成头部无法进入头盔内部，这样会使头盔无法平稳地放在头部，一移动头盔即会掉落，只有将头盔的左右侧捆绑带体在下巴处系紧系牢，使得下巴扣块的顶面顶配合槽扣接设置在下巴上，在内部的下巴垫形成垫接更加舒适，而在限位块的限制下使得可以对捆绑带体进行调节长度，通过捆绑带体的外力来压缩着顶接弹簧使头部能够进入主头盔体内部戴牢头盔，通过技术改良来确保头盔佩戴者养成戴头盔必须系牢系紧头盔安全系带的习惯，不系紧安全系带则头戴无法戴在头上。

技术特征：

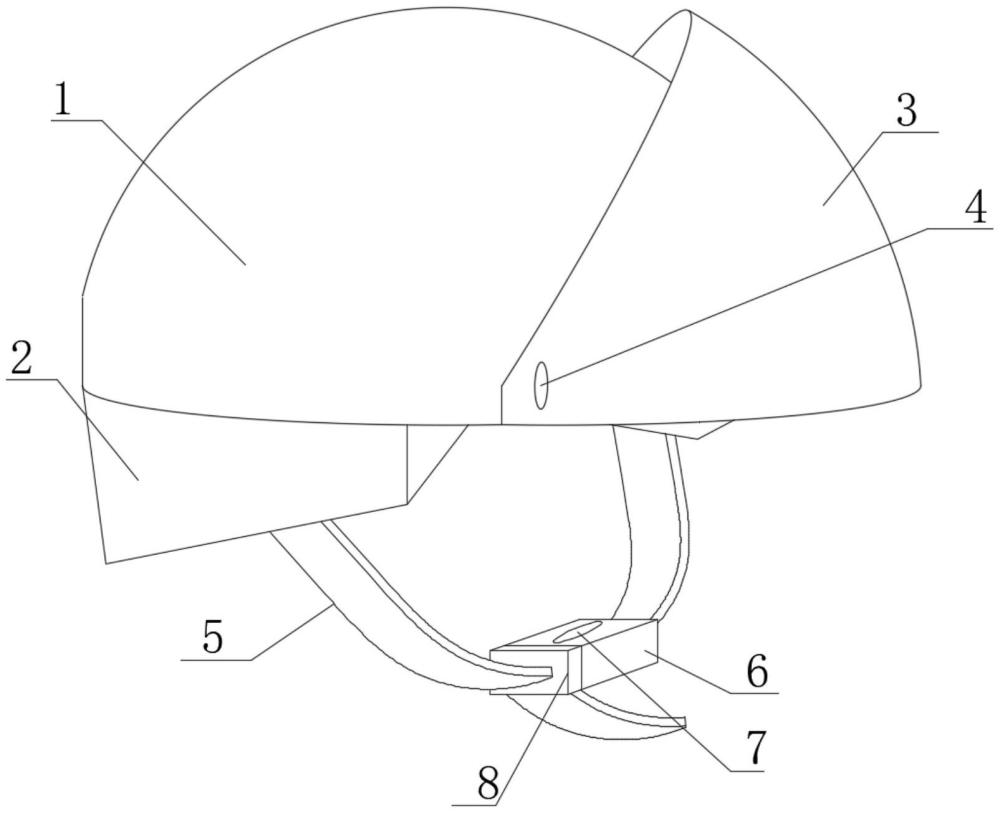

1.一种缓冲式安全头盔，包括主头盔体(1)，其特征在于，所述主头盔体(1)的底面固定设置有隔离底板(2)，所述主头盔体(1)的顶面扣接有护目镜(3)，所述护目镜(3)的侧边对称卡接有固定钉体(4)，所述主头盔体(1)的底面固定卡接有捆绑带体(5)，一根所述捆绑带体(5)的底端设置有下巴扣块(6)，所述下巴扣块(6)的顶面水平开设有顶配合槽(7)，一根所述捆绑带体(5)的底端固定设置有对接端块(8)，所述主头盔体(1)的内侧边固定设置有内衬层(9)，所述主头盔体(1)的内侧顶面固定设置有坚固内层(10)，所述坚固内层(10)的底面水平固定设置有亲肤海绵(11)，所述亲肤海绵(11)的顶面水平固定粘接有弹性橡胶板(12)，所述坚固内层(10)的底面均匀开设有配合槽道(13)，所述配合槽道(13)的内侧边固定卡接有顶接弹簧(14)，所述下巴扣块(6)的一端开设有端固定孔(15)，所述顶配合槽(7)的内侧边固定粘接有下巴垫(16)，所述下巴扣块(6)在远离端固定孔(15)的一端水平开设有插接孔(17)，所述下巴扣块(6)的底面开设有卡扣孔(18)，所述对接端块(8)的一侧边水平固定设置有插接块(19)，所述插接块(19)的底面卡接有卡扣斜块(20)，所述对接端块(8)的内侧边固定卡接有限位块(21)，所述对接端块(8)的底面斜开设有贯穿槽(22)。

2.根据权利要求1所述的一种缓冲式安全头盔，其特征在于，所述隔离底板(2)呈弧形形状设置，且隔离底板(2)的顶面固定设置在主头盔体(1)的底面边缘位置，护目镜(3)采用高强度亚克力透明材料制作设置，且护目镜(3)扣接设置在主头盔体(1)的外侧远离隔离底板(2)的侧边。

3.根据权利要求1所述的一种缓冲式安全头盔，其特征在于，所述固定钉体(4)均对称固定插接设置在护目镜(3)的侧边两端的通孔内部，且贯穿端固定插接设置在主头盔体(1)的外两侧边的卡孔内部，捆绑带体(5)的个数为两根，且两根捆绑带体(5)的顶端固定卡接设置在主头盔体(1)的底面边缘位置。

4.根据权利要求1所述的一种缓冲式安全头盔，其特征在于，所述下巴扣块(6)采用硬质橡胶材料制作，对接端块(8)的一侧边对接设置在插接孔(17)的开口端，坚固内层(10)固定设置在主头盔体(1)的内侧顶面中心位置，且坚固内层(10)采用高强度材料制作设置，亲肤海绵(11)呈圆盘形形状设置，且亲肤海绵(11)的边缘通过固定缝合设置在内衬层(9)的顶开口边缘位置。

5.根据权利要求1所述的一种缓冲式安全头盔，其特征在于，所述弹性橡胶板(12)采用高弹性橡胶材料制作设置，配合槽道(13)的个数为多个，且多个配合槽道(13)均等距排布设置，顶接弹簧(14)可以选用弹簧材料、橡胶材料和弹力材料，顶接弹簧(14)的顶端均一一对应固定设置在配合槽道(13)的内侧顶端，且底端均对接设置在弹性橡胶板(12)的顶面位置，一根捆绑带体(5)的一端固定插接设置在端固定孔(15)，下巴垫(16)采用软质海绵材料制作设置。

6.根据权利要求1所述的一种缓冲式安全头盔，其特征在于，所述卡扣孔(18)的顶端延伸至插接孔(17)的内侧保持通接设置，插接块(19)水平插接设置在插接孔(17)的内侧边，且卡扣斜块(20)插接设置在卡扣孔(18)的内侧边，一根捆绑带体(5)的一端贯穿式插接设置在限位块(21)的内侧边。

技术总结
本技术公开了一种缓冲式安全头盔，涉及头盔领域，包括主头盔体，所述主头盔体的底面固定设置有隔离底板，所述主头盔体的顶面扣接有护目镜，所述护目镜的侧边对称卡接有固定钉体，所述主头盔体的底面固定卡接有捆绑带体，一根所述捆绑带体的底端设置有下巴扣块，所述下巴扣块的顶面水平开设有顶配合槽，一根所述捆绑带体的底端固定设置有对接端块，所述主头盔体的内侧边固定设置有内衬层，所述主头盔体的内侧顶面固定设置有坚固内层，所述坚固内层的底面水平固定设置有亲肤海绵，所述亲肤海绵的顶面水平固定粘接有弹性橡胶板，通过技术改良来确保头盔佩戴者养成戴头盔必须系牢系紧头盔安全系带的习惯，不系紧安全系带则头戴无法戴在头上。

技术研发人员：林敏,王昕瑜
受保护的技术使用者：林敏
技术研发日：20231123
技术公布日：2024/7/18
