一种可调节通风的安全帽的制作方法

本技术涉及安全帽，具体为一种可调节通风的安全帽。

背景技术：

1、安全帽在多种施工场景中被广泛使用，特别是一些危险性高的行业，比如电力行业、建筑行业及矿业等，它能够主动或被动的保护操作人员免受物体的冲击、碰撞和撞击，带有特殊功能的安全帽还能防御相应的无形冲击，对保护操作人员的生命安全起到重要的防护作用；

2、现有的大多的安全帽虽然设计安装有风扇，虽然风扇能对人员进行散热，但不能对风向进行调节，进而造成空气不流通，从而不能满足不同环境下的通风需求，进而降低了佩戴者的舒适度，同时由于在佩戴时可能受到冲击，由于冲击缓冲性能不足，无法有效减少冲击力，从而无法提供足够的保护，由于佩戴安全帽的环境大都在施工环境中，且现有的大多的安全帽不能对佩戴者的面部进行防护，进而可能在施工时造成佩戴者面部受到伤害。

技术实现思路

1、本实用新型的目的在于提供一种可调节通风的安全帽，以解决上述背景技术提出的目前大多的安全帽虽然设计安装有散热风扇，但不能对风向进行调节，进而造成空气不流通，从而不能满足不同环境下的通风需求，进而降低了佩戴者的舒适度，同时由于佩戴者可能受到冲击，由于冲击缓冲性能不足，从而无法提供足够的保护，由于佩戴安全帽的环境大都在施工环境中，且现有的大多的安全帽不能对佩戴者的面部进行防护，从而造成佩戴者的面部受到伤害的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种可调节通风的安全帽，包括：

3、帽壳，所述帽壳的前后两端均固定安装有散热风扇；

4、还包括：

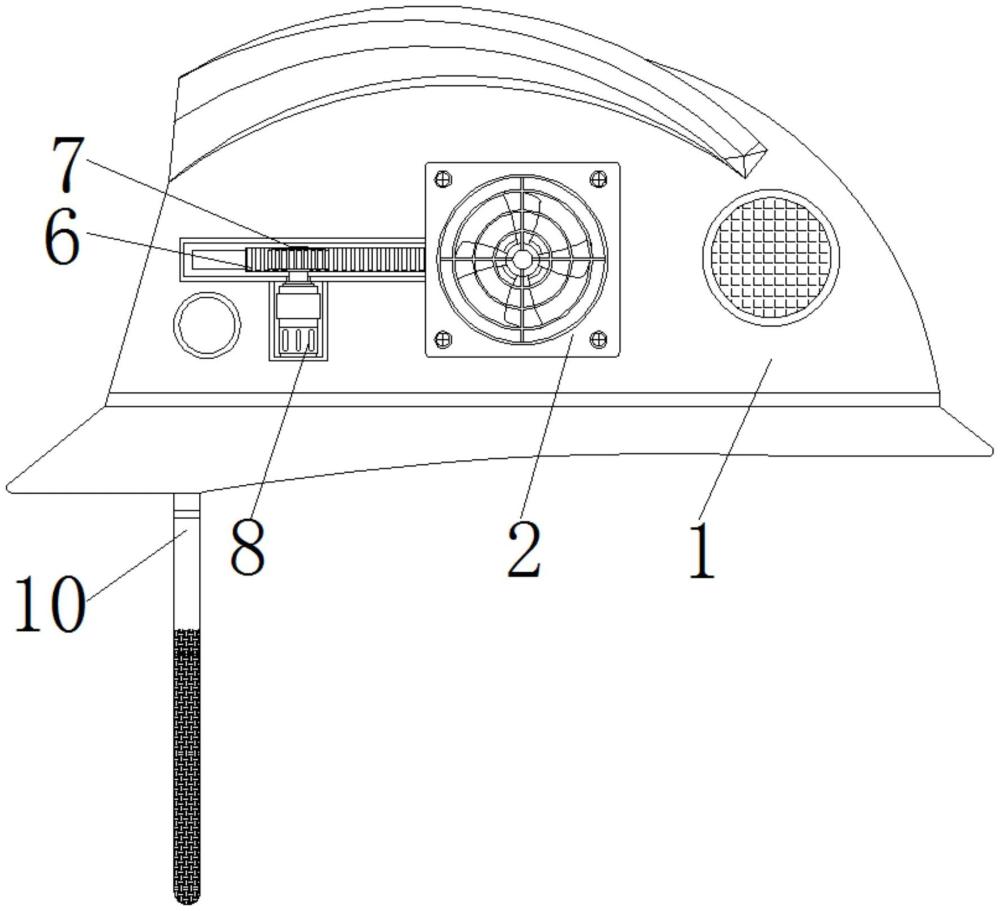

5、安装板，所述安装板固定安装在帽壳的内侧壁，且安装板关于帽壳的水平中轴线呈上下对称设置，并且安装板关于帽壳的垂直中轴线呈前后对称设置，所述帽壳中下方安装板的上方转动连接有导风板，且导风板的上端与帽壳中上方安装板的下端转动连接在一起，并且导风板关于安装板的水平线呈阵列状态设置，所述导风板的中间杆体固定安装有导杆，所述帽壳左端的前后两端均安装有齿条，且齿条的一端与导杆的左端固定连接在一起，并且帽壳左端的前后两端均转动连接有齿轮，所述帽壳左端的前后两端均固定安装有电机，且电机的输出端与齿轮固定连接在一起；

6、转辊，所述转辊转动连接在帽壳的内部，且转辊的前后两端均贯穿延伸至帽壳的外部，所述转辊关于帽壳内部一端的外侧缠绕连接有防护罩；

7、缓冲垫，所述缓冲垫固定安装在帽壳的内顶部，所述缓冲垫顶部左右两端均固定安装有连接杆，且连接杆的内部安装有第一弹簧，并且连接杆的左右两端均滑动连接有第一滑杆，而且第一滑杆的一端与第一弹簧固定连接在一起，所述第一滑杆的杆体转动连接有铰接杆，且铰接杆的内部固定安装有第二弹簧，并且铰接杆的杆体内滑动连接有第二滑杆，而且第二滑杆的一端贯穿延伸至铰接杆的外部，所述第二滑杆关于铰接杆内部的一端与第二弹簧固定连接在一起，且第二滑杆关于铰接杆外部的一端与帽壳的内顶部转动连接在一起，所述帽壳内顶部的中间位置处固定安装有减震器，且减震器的底部与缓冲垫的顶部固定连接在一起。

8、优选的，所述帽壳左端的前后两端均开设有通槽，且帽壳右端的前后两端均开设有通风槽。

9、优选的，所述齿条与齿轮相互啮合，且齿条带动齿轮构成滑动结构。

10、优选的，所述齿条带动导杆构成滑动结构，且齿条通过导杆带动安装板构成翻转结构。

11、优选的，所述防护罩呈纱网状态设置，且防护罩的中间位置处呈透明状态设置。

12、优选的，所述铰接杆与第二滑杆组合呈倾斜状态设置，且铰接杆与连接杆组合呈“u”字型结构状态设置。

13、与现有技术相比，本实用新型的有益效果是：该可调节通风的安全帽，通过导杆可提供更好的空气流通，从而减少佩戴者头部的闷热感，提高佩戴者的舒适度，然后通过防护罩可对佩戴者的面部提供保护，进而防止面部受到伤害，从而提高佩戴者的安全感，减少在工作中受到外界环境的影响，同时通过缓冲垫可有效的吸收和分散来自外部的冲击力，减少对头部的伤害，进而减少佩戴者受到的外部冲击，使得佩戴者更加舒适；

14、1.设置有散热风扇、安装板、导风板、导杆、齿轮、齿条和电机，通过电机的输出端带动齿轮转动，然后通过齿条和齿轮相互啮合，进而使得齿条在帽壳侧壁上的通槽内滑动，同时使得齿条带动导杆滑动，进而使得导杆带动导风板在安装板的杆体上翻转，从而根据安装板的翻转调节其散热风扇的风向，同时也可通过帽壳侧壁开设有通风槽，进而提供更好的空气流通，从而减少佩戴者头部的闷热感，提高佩戴者的舒适度；

15、2.设置有转辊和防护罩，通过转动转辊，然后通过防护罩缠绕在转辊的表面，进而通过转辊的转动，从而使得转辊带动防护罩对佩戴者的面部进行防护，同时通过防护罩呈纱网状态设置，进而可对灰尘、飞溅物、颗粒物进行遮挡，然后通过防护罩的中间位置处呈透明状态设置，进而可方便佩戴者工作，使得该装置可对佩戴者的面部提供保护，进而防止面部受到伤害，从而可提高佩戴者的安全感，减少在工作中受到外界环境的影响；

16、3.设置有缓冲垫、连接杆、第一弹簧、第一滑杆、铰接杆、第二弹簧、第二滑杆和减震器，通过缓冲垫与佩戴者的头部相接触，当帽壳受到冲击使，由于第二滑杆和铰接杆组合呈倾斜状态设置，进而使得第二滑杆在铰接杆的内部滑动，从而使得第二滑杆带动铰接杆内部的第二弹簧压缩，同时通过铰接杆与连接杆，组合呈“u”字型结构状态设置，进而使得铰接杆带动第一滑杆在连接杆的内部滑动，从而也使得第一滑杆带动连接杆内部的第一弹簧压缩，同时也使得减震器压缩，进而使得帽壳在受到冲击使进行缓冲，使得该装置可有效的吸收和分散来自外部的冲击力，减少对头部的伤害，进而减少佩戴者受到外部冲击，使佩戴者更加舒适；

技术特征：

1.一种可调节通风的安全帽，包括：

2.根据权利要求1所述的一种可调节通风的安全帽，其特征在于：所述帽壳(1)左端的前后两端均开设有通槽，且帽壳(1)右端的前后两端均开设有通风槽。

3.根据权利要求1所述的一种可调节通风的安全帽，其特征在于：所述齿条(6)与齿轮(7)相互啮合，且齿条(6)带动齿轮(7)构成滑动结构。

4.根据权利要求3所述的一种可调节通风的安全帽，其特征在于：所述齿条(6)带动导杆(5)构成滑动结构，且齿条(6)通过导杆(5)带动安装板(3)构成翻转结构。

5.根据权利要求1所述的一种可调节通风的安全帽，其特征在于：所述防护罩(10)呈纱网状态设置，且防护罩(10)的中间位置处呈透明状态设置。

6.根据权利要求1所述的一种可调节通风的安全帽，其特征在于：所述铰接杆(15)与第二滑杆(17)组合呈倾斜状态设置，且铰接杆(15)与连接杆(12)组合呈“u”字型结构状态设置。

技术总结
本技术公开了一种可调节通风的安全帽，包括帽壳，所述帽壳的前后两端均固定安装有散热风扇，所述安装板固定安装在帽壳的内侧壁，且安装板关于帽壳的水平中轴线呈上下对称设置，并且安装板关于帽壳的垂直中轴线呈前后对称设置，所述帽壳中下方安装板的上方转动连接有导风板，且导风板的上端与帽壳中上方安装板的下端转动连接在一起，并且导风板关于安装板的水平线呈阵列状态设置。该可调节通风的安全帽，通过导杆可提供更好的空气流通，从而减少佩戴者头部的闷热感，提高佩戴者的舒适度，然后通过防护罩可对佩戴者的面部提供保护，进而防止面部受到伤害，从而提高佩戴者的安全感，减少在工作中受到外界环境的影响。

技术研发人员：郑敏,叶剑威,王佳,龙正鹏,徐晓芬
受保护的技术使用者：浙江恩利交通科技有限公司
技术研发日：20240109
技术公布日：2024/11/18
