口袋收纳型牙线器具的制作方法

本发明涉及牙线器具，具体地，涉及如下的口袋收纳型牙线器具：在下部以收纳于使用者的口袋内部的方式形成有主体，该主体以喷雾方式喷射内置的漱口剂这样的药剂，并且形成有通过开闭主体的上部而内置缠绕有牙线的线板的线板储藏盒，在线板储藏盒的侧方向上可旋转地连接有用于固定及安装牙线的牙线放置部件，在未使用时，该牙线放置部件起到像笔夹这样的作用而别在使用者的口袋来固定，由此携带及使用简单。

背景技术：

从在使用者用两手固定牙线的状态下将牙线插入到牙缝而使用的原始的类型到如图1所示的，形成为y字形状，在分开的支架前端以保持张力的状态配置牙线，并使该部分位于牙齿的前后而插入来使用的类型等，牙线器具根据其使用方法而分为多种。

在前者的情况下，因产品的尺寸较小，因此也制造成卡片型以方便携带，但存在使用不便的问题。

在后者的情况下，如图1所示，从牙线固定支承台的后端部(130)的牙线支承部内的线板沿着线导向槽而移动到牙线前端部(110)并固定在中央的固定部(120)，然后用切刀(122)将牙线切断而使用。

但是，在这样的后者的牙线器具的情况下也存在使用上的不便，最为代表性的问题是：由于由固定部简单地缠绕牙线而固定，因此在使用者分离卷绕在线板的牙线时，如果不拉出适当长度，则要缠绕到固定部的牙线的长度不足，因此不得不在将缠绕在固定部的牙线分离之后，重新从线板解开牙线而使用。

另外，固定部为简单地缠绕着牙线的状态，因此在中途被缠绕的牙线被解开，或者在前端部未能提供充分的张力而不能保持紧绷的状态，从而发生使用上的不便。

为了克服这样的问题，在“牙线固定支承台”(韩国注册专利公报第10-1159860号，专利文献1)中，在前端部的两侧末端形成口窄内宽型止挡槽和突出的突起，从而防止设于牙线器具的牙线变松。

但是，在如上述的结构中，仍然在止挡槽缠绕数圈牙线而使用，因此如果从线板不拉出适当长度的牙线，则不能将牙线充分缠绕在止挡槽而使用，因此不能顺利地进行固定。

另外，由于形成狭窄的缝隙，由此导致污染物质夹在缝隙中，因此不够卫生。

另外，随着牙线器具的使用被增加，使用者不仅在家里需要使用牙线器具，而且在各种场所例如在外面为了消除用餐后产生的异物感而需要使用牙线器具，因此需要普及一种方便携带的牙线器具。

另外，在外面不便刷牙的情况下，通过使用牙线器具而使夹在牙缝的异物粘到牙线表面或牙齿表面，由此还需要普及一种通过简单的漱口而能够去除这样的异物的器具。

现有技术文献

(专利文献1)kr10-1059860(2011.08.22)

技术实现要素：

技术课题

本发明的口袋收纳型牙线器具是为了解决如上述的以往技术中产生的问题而研发的，在牙线器具的下部连接有内置漱口剂等的喷雾方式的容器，在上部形成有用来储藏缠绕在线板的牙线，并从侧表面观察时构成为像口袋夹这样的形状的牙线放置部件，从而能够简单地别在口袋而保管，由此携带容易，并在使用牙线之后，能够容易地进行口腔清洁。

特别地，牙线放置部件以可从线板储藏盒旋转的方式被连接，从而在向内侧旋转时，如上述地别在口袋而携带，而在使用牙线时，向上方向旋转，从而在使用时不太受空间的限制而能够容易地使用。

另外，使缠绕有牙线的牙线固定部件插入固定件插入槽而将被缠绕的牙线固定，从而在用切断部件切断牙线之后，也不会发生张力的损失而能够容易地使用。

进一步，还包括使安装的牙线沿着长度方向而发生振动的长度方向振动发生装置和使牙线在与长度方向交叉的方向上发生振动的交叉方向振动发生装置，从而提供一种将使用牙线时的困难的操作最小化，又能够容易地去除异物的牙线器具。

解决课题的手段

本发明的口袋收纳型牙线器具为了解决如上述的课题而包括：主体(10)，在其内部形成有用于储藏液体状药剂的药剂储藏空间(11)，在上部以一部分向上侧突出的状态形成有用于喷射储藏在上述药剂储藏空间(11)的液体状药剂的泵装置(12)，且该主体(10)收纳于使用者的口袋(1)的内部；线板储藏盒(20)，其在下部的一侧形成有主体收纳槽(21)，向上述主体的上侧突出的泵装置(12)的上部插入到主体收纳槽(21)内而与上述主体(10)结合，在该线板储藏盒(20)的上部形成有用于收纳缠绕有牙线(22a)的线板(22b)的线板收纳槽(22)，并设有开闭上述线板收纳槽(22)的开闭门(23)，且在上部的一侧形成有向侧方向突出的突出部(24)；牙线放置部件(30)，其由如下部件构成：连接部(31)，其一侧前端能够旋转地与上述突出部(24)连接，并在向下旋转时向使用者的口袋(1)的外部突出，在该连接部(31)的上表面形成有固定件插入槽(31a)；及使用部(32)，其与上述连接部(31)一体地连接，并在从连接部(31)向下倾斜的方向上形成，该使用部(32)的前端部形成为开放的u字形状，并沿着上述使用部(32)的周围而形成有牙线导向槽(32a)；盖(40)，在该盖(40)上形成有使用部联接槽(41)，上述牙线放置部件(30)的使用部(32)夹入到该使用部联接槽(41)的内侧而被结合，在主体(10)插入到使用者的口袋(1)，并且连接部(31)向下旋转的状态下，端部将口袋(1)的表面紧贴到线板储藏盒(20)或主体(10)中的任意一个；牙线固定部件(50)，其下部的一侧夹入到固定件插入槽(31a)内，上部从连接部(31)的表面向上突出，从而围绕使用部(32)的牙线(22a)被缠绕并固定在该牙线固定部件(50)上；及切断部件(60)，其形成在从上述连接部(31)和线板储藏盒(20)中选择出的任意一个部件的侧表面，将以围绕牙线固定部件(50)的周围的状态与线板(22b)连接的牙线(22a)的中间部切断。

此时，上述牙线固定部件(50)在夹入到固定件插入槽(31a)内的状态下能够向下移动，随着上述牙线固定部件(50)向下移动，围绕牙线固定部件(50)的外周面的牙线(22a)插入到固定件插入槽(31a)内而被固定。

并且，上述固定件插入槽(31a)构成为上宽下窄的形状，上述牙线固定部件(50)由如下部件构成：插入部(51)，其外周面与上述固定件插入槽(31a)的内周面的形状对应，并从下端向上形成有切开槽(51a)；槽部(52)，其形成于上述插入部(51)的上部，与插入部(51)的上部的外周面相比，外径小，并形成供牙线缠绕的槽；及把手部(53)，其形成于上述槽部(52)的上部，外径比上述固定件插入槽(31a)的上端的内径大，当对上述把手部(53)向下加压时，切开槽(51a)变窄，并且上述插入部(51)向下移动，从而上述槽部(52)位于上述固定件插入槽(31a)的内部，由此缠绕了槽部(52)的牙线(22a)被固定。

另外，上述使用部(32)由如下部件构成：支承部(32b)，其与上述连接部(31)一体地连接；牙线挂置部(32c)，其一侧分别与上述支承部(32b)的两侧前端一体地连接，并且彼此离开，并沿着长度方向而在外侧面形成有牙线导向槽(32a)，上述口袋收纳型牙线器具还包括：长度方向振动发生装置(70)，该长度方向振动发生装置(70)由驱动马达(71)和凸轮部件(72)构成，并通过驱动马达(71)的动作，凸轮部件(72)以马达轴(71a)为基准进行旋转，从而产生牙线的长度方向上的振动，其中，上述驱动马达(71)设于一侧的牙线挂置部(32c)，马达轴(71a)插入到牙线导向槽(32a)的内部，上述凸轮部件(72)与上述驱动马达(71)的马达轴(71a)连接，并设于上述牙线导向槽(32a)的内部，在上述凸轮部件(72)的外周面形成有供牙线插入的凸轮槽(72a)。

并且，上述口袋收纳型牙线器具还包括：交叉方向振动发生装置(80)，该交叉方向振动发生装置(80)由辅助驱动马达(81)和辅助凸轮部件(82)构成，并通过辅助驱动马达(81)的旋转，辅助凸轮部件(82)以马达轴(81a)为基准进行旋转，从而在与牙线的长度方向垂直的方向上产生振动，其中，上述辅助驱动马达(81)以使马达轴(81a)向牙线导向槽(32a)的相反侧的壁面突出的方式设置于另一侧的牙线挂置部(32c)，上述辅助凸轮部件(82)与上述辅助驱动马达(81)的马达轴(81a)连接。

发明效果

根据本发明，在牙线器具的下部连接有内置漱口剂等的喷雾方式的容器，在上部形成有用来储藏缠绕在线板的牙线，并从侧表面观察时构成为像口袋夹这样的形状的牙线放置部件，从而能够简单地别在口袋而保管，由此携带容易，并在使用牙线之后，能够容易地进行口腔清洁。

特别地，牙线放置部件以可从线板储藏盒旋转的方式被连接，从而在向内侧旋转时，如上述地别在口袋而携带，而在使用牙线时，向上方向旋转，从而在使用时不太受空间的限制而能够容易地使用。

另外，使缠绕着牙线的牙线固定部件插入固定件插入槽而将被缠绕的牙线固定，从而在用切断部件切断牙线之后，也不会发生张力的损失而能够容易地使用。

进一步，还包括使安装的牙线沿着长度方向而发生振动的长度方向振动发生装置和使牙线在与长度方向交叉的方向上发生振动的交叉方向振动发生装置，从而提供一种将使用牙线时的困难的操作最小化，又能够容易地去除异物的牙线器具。

附图说明

图1是表示的以往的牙线器具的立体图。

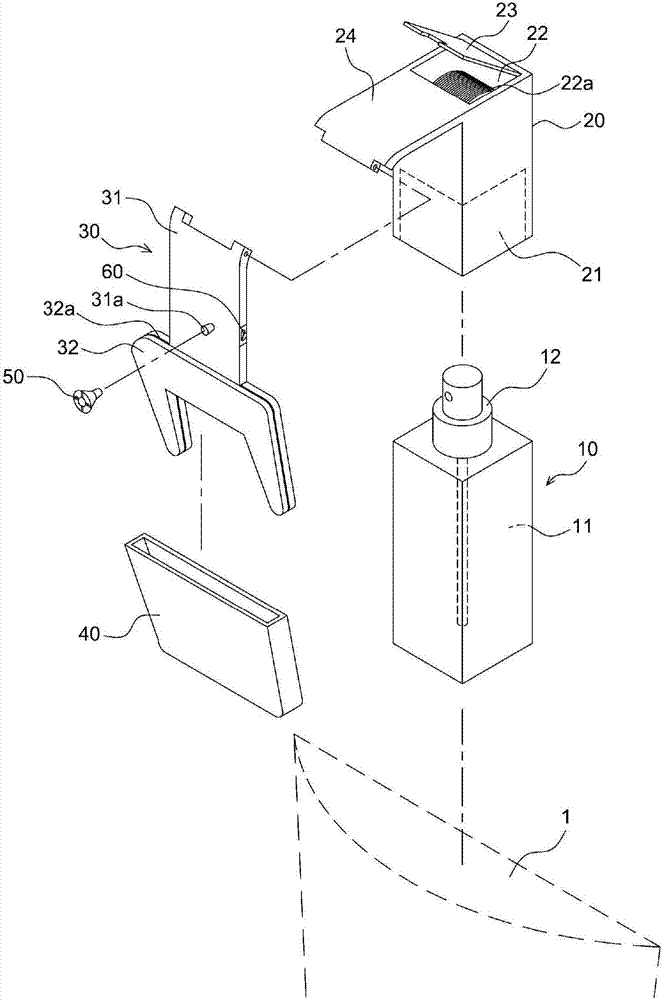

图2是表示本发明的口袋收纳型牙线器具的分解立体图。

图3是表示本发明的口袋收纳型牙线器具的立体图。

图4是表示本发明的口袋收纳型牙线器具的牙线放置部件旋转的状态的立体图。

图5是表示本发明的牙线固定部件的一实施例的驱动前后截面图。

图6是表示本发明的长度方向振动发生装置及交叉方向振动发生装置的设置例的分解立体图。

图7是表示图6中的长度方向振动发生装置的驱动状态的概略图。

图8是表示图6中的交叉方向振动发生装置的驱动状态的概略图。

图9是表示本发明的连接部和突出部的连接实施例的立体图。

(符号说明)

1：口袋

10：主体

11：药剂储藏空间

12：泵装置

20：线板储藏盒

21：主体收纳槽

22：线板收纳槽

22a：牙线

22b：线板

23：开闭门

24：突出部

30：牙线放置部件

31：连接部

31a：固定件插入槽

32：使用部

32a：牙线导向槽

32b：支承部

32c：牙线挂置部

33：旋转销

34：弹簧

35：导向槽

36：插入突起

37：插入槽

40：盖

50：牙线固定部件

51：插入部

51a：切开槽

52：槽部

53：把手部

60：切断部件

70：长度方向振动发生装置

71：驱动马达

71a：马达轴

72：凸轮部件

72a：凸轮槽

80：交叉方向振动发生装置

81：辅助驱动马达

81a：马达轴

82：辅助凸轮部件

具体实施方式

下面，参照附图，对本发明的口袋收纳型牙线器具进行详细说明。

本发明的口袋收纳型牙线器具大体包括：主体(10)、线板储藏盒(20)、牙线放置部件(30)、盖(40)、牙线固定部件(50)、切断部件(60)。

如图2至图4所示，关于作为本发明的构成要件的主体(10)，在其内部形成有储藏液体状药剂的药剂储藏空间(11)，在上部形成有用于喷射储藏在上述药剂储藏空间(11)的液体状药剂的泵装置(12)，该泵装置(12)的一部分向上侧突出。

作为药剂，可适用口腔清洁剂、牙膏等各种与牙卫生有关的药品。

在附图中，主体(10)的外形图示为六面体形状，但不限于此，可形成为圆筒、椭圆形筒等各种形状。

并且，关于泵装置(12)，可由用虚线图示的吸入管插入到内部的公知的各种泵装置构成，关于排出方式，优选由喷雾方式构成。

如图所示，在携带时，这样的主体(10)被收纳于使用者的口袋(1)的内部。

关于作为本发明的构成要件的线板储藏盒(20)，在其下部形成有主体收纳槽(21)，向上述主体(10)的上侧突出的泵装置(12)的上部插入到主体收纳槽(21)内，由此线板储藏盒(20)与上述主体(10)的上部结合。

关于与主体(10)的连接方式，可使主体收纳槽(21)的内径与主体(10)的上端的外径仅仅地卡合而实现，或者利用公知的各种钥匙的方式，在插入之后，通过钥匙来固定。

在这样的线板储藏盒(20)中，通过未图示的底板而与上述主体收纳槽(21)离开的线板收纳槽(22)形成在主体收纳槽(21)的上侧。

在该线板收纳槽(22)中收纳有卷绕着牙线(22a)的线板(22b)。

并且，如图所示，在线板收纳槽(22)中，在上部形成开口部或在侧表面形成开口部，并设有对该开口部进行开闭的开闭门(23)。

在附图中，开闭门(23)以铰链方式对开口部进行开闭，但不限于此，也可以形成为简单地分离之后插入而结合的形态。

并且，优选形成有未由符号表示的缝隙，以使牙线(22a)在开闭门(23)被关闭的状态下可从线板(22b)被拉出。

另外，为了固定线板(22b)，在线板收纳槽(22)的内部设有导向轴(22c)，该导向轴(22c)用于在线板(22b)的中央彼此夹入结合。

关于导向轴(22c)的设置位置，优选为，朝向设置开闭门(23)的方向设置，以容易地引出线板(22b)。

另外，如图所示，这样的线板储藏盒(20)的特征在于形成有在上部的一侧向侧方向突出的突出部(24)。

突出部(24)用于与后述的连接部(31)以铰链方式连接，并起到离开的作用，从而以与连接部(31)连接的部位为轴，使主体(10)及线板储藏盒(20)插入口袋(1)的内部，并使牙线放置部件(30)向口袋(1)的外侧突出。

如图所示，作为本发明的构成要件的牙线放置部件(30)由连接部(31)和使用部(32)构成。

连接部(31)的一侧前端通过铰链而可旋转地与上述突出部(24)连接，从而在向下旋转时，向使用者的口袋(1)的外部突出。

关于连接部(31)与突出部(24)的铰链结合，可适用各种公知的铰链结构，但优选结合为，如图8所示，以主体(10)插入到使用者的口袋(1)的状态来防止脱离，并在使用牙线而清洁牙齿时，能够保持向相反侧旋转的状态。

在图8中，设有贯穿连接部(31)和突出部(24)的旋转销(33)，在旋转销(33)设有弹簧(34)，使连接部(31)受到要向下旋转的力。

此时，在连接部(31)的侧表面形成有导向槽(35)，以使能够以旋转销(33)为基准滑动连接部(31)，在连接部(31)的前端及突出部(24)的前端以彼此啮合的方式形成有插入突起(36)及插入槽(37)。

关于该结构，平时在连接部(31)通过弹簧(34)的复原力而以旋转销(33)为轴向下旋转的状态下，通过弹簧的弹性复原力，盖(40)的前端向使用者的口袋(1)施压而保持固定的状态，在使用者将连接部(31)向顺时针方向旋转的状态下，将连接部(31)沿着导向槽(35)而推动，从而插入突起(36)被插入插入槽(37)，连接部(31)成为以突出部(24)为基准向垂直方向旋转的状态，由此构成能够容易地使用牙线的状态。

另外，这样的连接部(31)在上表面形成有固定件插入槽(31a)。

另外，使用部(32)与上述连接部(31)一体地连接，并在从连接部(31)向下倾斜的方向上形成，该使用部(32)的前端部形成为开放的u字形状，沿着该使用部(32)的周围而形成牙线导向槽(32a)。

如图所示，在作为本发明的构成要件的盖(40)上形成有使用部联接槽(41)，上述牙线放置部件(30)的使用部(32)夹入到使用部联接槽(41)的内侧而实现结合。

在这样的盖(40)中，在主体(10)插入到使用者的口袋(1)，并且连接部(31)向下旋转的状态下，盖(40)的端部将口袋(1)的表面紧贴到线板储藏盒(20)或主体(10)中的任意一个。

即，保持夹入有使用部(32)的盖(40)从连接部(31)向内侧方向倾斜的形态，从而起到像笔的夹紧部件这样的作用而被固定到口袋，因此携带容易。

如图2所示，关于作为本发明的构成要件的牙线固定部件(50)，下部的一侧插入固定件插入槽(31a)，上部从连接部(31)的表面向上突出，围绕使用部(32)的牙线(22a)被缠绕并固定在牙线固定部件(50)上。

此时，牙线固定部件(50)不仅简单地供牙线(22a)缠绕而进行固定，而是优选为，将牙线(22a)插入到固定件插入槽(31a)而更坚固地固定。

即，上述牙线固定部件(50)在插入到固定件插入槽(31a)内的状态下可向下移动地构成，随着上述牙线固定部件(50)向下移动，围绕牙线固定部件(50)的外周面的牙线(22a)插入到固定件插入槽(31a)而被固定。

更具体地，在图5的例子中，上述固定件插入槽(31a)形成为上宽下窄的形状，上述牙线固定部件(50)由如下部件构成：插入部(51)，其外周面与上述固定件插入槽(31a)的内周面的形状对应，从下端向上形成有切开槽(51a)；槽部(52)，其形成于上述插入部(51)的上部，与插入部(51)的上部的外周面相比，外径小，并形成有供牙线缠绕的槽；把手部(53)，其形成于上述槽部(52)的上部，外径比上述固定件插入槽(31a)的上端的内径大。

在这样的结构中，当对上述把手部(53)向下施压时，切开槽(51a)变窄，由此上述插入部(51)向下移动，从而上述槽部(52)位于上述固定件插入槽(31a)的内部，由此围绕槽部(52)的牙线(22a)被固定。

作为本发明的构成要件的切断部件(60)设于从上述连接部(31)、线板储藏盒(20)中选择的任一个的侧表面，用于切断以围绕牙线固定部件(50)的周围的方式与线板(22b)连接的牙线(22a)的中间部。

这样的切断部件(60)的一侧可形成为折弯的形状的公知的各种刀刃的形态。

以上结构在连接部(31)向下旋转的状态下构成图3所示的状态。

该状态为将主体(10)分离而以喷雾方式使用漱口剂，或将主体(10)插入使用者的口袋(1)而构成固定的状态。

之所以能够形成上述状态，是因为盖(40)的前端受到紧贴于主体(10)或线板储藏盒(20)的壁面的力而被设置。

进而，在使用牙线时，如图4所示，在将连接部(31)向上旋转的状态下，拉出缠绕于线板(22b)的牙线(22a)而沿着牙线导向槽(32a)进行缠绕，在牙线固定部件(50)的周围缠绕牙线(22a)之后，将牙线固定部件(50)向固定件插入槽(31a)施压而插入，从而在保持牙线(22a)的一部分插入固定件插入槽(31a)并紧贴的状态的情况下，用切断部件(60)切断牙线(22a)而使用。

在该情况下，使用部(32)位于从主体(10)或线板储藏盒(20)离开较远的位置，因此能够在充分宽大的空间中使用牙线。

此时，在将牙线(22a)插入牙齿之间而清洁牙齿的情况下，使用者将插入牙齿之间的牙线(22a)前后移动或左右移动来去除异物，而如果这样的动作不够方便，不小心而施加过度的力，则会对牙齿施加到较强的力，从而导致牙齿掉下来或松动的现象。

为了解决这样的问题而更加简单地使用牙线来清洁牙齿，可追加如下的结构：使牙线(22a)在长度方向上振动或调整一侧的牙线(22a)的高度，由此使牙线(22a)被紧绷。

作为具体例，参照图6可知，上述使用部(32)由与上述连接部(31)一体地连接的支承部(32b)和牙线挂置部(32c)构成，长度方向振动发生装置(70)设于牙线挂置部(32c)，上述牙线挂置部(32c)的一侧分别与上述支承部(32b)的两侧的前端一体地连接，并且彼此被离开，并沿着长度方向而在外侧面形成有牙线导向槽(32a)。

如图所示，长度方向振动发生装置(70)由如下部件构成：驱动马达(71)，其设于一侧的牙线挂置部(32c)，马达轴(71a)插入牙线导向槽(32a)的内部；及凸轮部件(72)，其与上述驱动马达(71)的马达轴(71a)连接，并设于上述牙线导向槽(32a)的内部，在该凸轮部件(72)的外周面形成有供牙线插入的凸轮槽(72a)。

在这样的结构中，通过驱动马达(71)的驱动，凸轮部件(72)以马达轴(71a)为基准旋转并相对于马达轴(71a)进行旋转，由此如图7所示，挂住牙线(22a)的凸轮部件(72)拉着牙线(22a)或使相接部分的高度发生变化，从而产生牙线的长度方向上的振动，或者实现松弛或紧绷，通过使位于牙齿之间的牙线(22a)在长度方向或上下方向上移动，从而顺利地使用牙线而清洁牙齿。

另外，如图6及图8所示，设置交叉方向振动发生装置(80)，从而除了牙线(22a)的长度方向或垂直方向的位移之外，还可产生水平方向上的位移。

为此，交叉方向振动发生装置(80)由如下部件构成：辅助驱动马达(81)，其以使马达轴(81a)向牙线导向槽(32a)的相反侧的壁面突出的方式设置于另一侧的牙线挂置部(32c)；及辅助凸轮部件(82)，其与上述辅助驱动马达(81)的马达轴(81a)连接。

在这样的结构中，通过辅助驱动马达(81)的旋转，辅助凸轮部件(82)以马达轴(81a)为基准而进行旋转，从而在与牙线的长度方向垂直的方向上产生振动，或者使牙线(22a)向左右游动，通过其移动而顺利地使用牙线而清洁牙齿。

产业上利用可能性

本发明的用途不仅在于利用牙线而去除异物，而且还能够通过口腔清洁剂而清洁口腔等，并且不仅可置于家中或办公室而使用，而且还能够简单地挂在使用者的口袋而携带使用。
