一种牲畜人工受精的系统的制作方法

本发明涉及生物科技技术领域，具体为一种牲畜人工受精的系统。

背景技术：

畜牧业经济是中国经济的一个重要组成部分，为了加快畜牧业的发展，人工受精技术已经广泛运用于畜牧业，用药物促使牲畜集中发情，一只雄性的精液可以让多只发情的雌性受孕，幼崽也集中产出，便于对牲畜的管理，人工受精就是将雌性的精液注射到雌性的子宫内，需要将牲畜捆绑起来，还不能让它乱动，需要两个人将其固定，一个人用于注射精液，比较麻烦，精液注射完后不能立马放掉牲畜，以免牲畜乱动使精液流出，降低了人工受精的成功率，这样也严重影响了人工受精的效率。

技术实现要素：

本发明的目的在于提供一种牲畜人工受精的系统，以解决上述背景技术中提出的问题。

为实现上述目的，本发明提供如下技术方案：一种牲畜人工受精的系统，包括底座，所述底座底部的两侧均通过支架活动连接有滚轮，所述底座底部的左侧固定连接有与滚轮相适配的电动卡杆，所述底座顶部的中心处固定连接有套管，所述套管的内腔贯穿设置有竖杆，所述竖杆的顶部贯穿套管的顶部并延伸至套管的外部，所述套管上开设有第一通孔，所述竖杆上开设有与第一通孔相适配的第二通孔，所述第一通孔的内部贯穿设置有插销，所述插销的两端均贯穿第一通孔的两侧并延伸至第一通孔的外部，所述竖杆的顶部固定连接有第一卡环，所述第一卡环右侧顶部的内腔贯穿设置有连接杆，所述连接杆的顶部贯穿第一卡环的顶部并延伸至第一卡环的外部，所述连接杆的顶部通过转轴活动连接有第二卡环，所述第一卡环左侧的顶部开设有第一长形孔，所述第二卡环左侧的底部开设有与第一长形孔相适配的第二长形孔，所述第一卡环上设置有与第一长形孔相适配的紧固螺栓，所述底座的顶部且位于套管的背面固定连接有液压升降杆，所述液压升降杆的背面固定连接有控制器，所述液压升降杆两侧的顶部均固定连接有第一伸长杆，所述第一伸长杆远离液压升降杆的一端设置有夹紧装置，所述夹紧装置包括第一夹环，所述第一夹环顶部的右侧通过转轴活动连接有第二夹环，所述第二夹环右侧的底部固定连接有螺母，所述第一夹环左侧的底部贯穿设置有螺栓，所述螺栓的右端从左至右依次贯穿第一夹环、第二夹环和螺母并延伸至螺母的右侧，所述第二夹环的顶部固定连接有第二伸长杆，所述第二伸长杆远离第二夹环的一端与第一伸长杆固定连接，所述控制器分别与液压升降杆和音响电性连接。

优选的，所述电动卡杆的底部固定连接有摩擦块。

优选的，所述螺栓与螺母螺纹连接。

优选的，所述第一夹环与第二夹环的内壁均设置有软绵垫。

优选的，所述底座顶部的右侧设置有音响。

与现有技术相比，本发明的有益效果是：该牲畜人工受精的系统，滚轮的设置便于对底座进行移动，通过控制器控制电动卡杆伸长，摩擦块与滚轮直接接触，可以随时对滚轮进行锁止，从而对底座进行锁止，方便将牲畜放在底座上进行受精，音响的设置可以播放音乐给牲畜听，让牲畜放松，减轻牲畜的压力，连接杆与第二卡环通过转轴连接，可以将连接杆随意旋转，第一卡环与第二卡环的配合用于卡住牲畜的脖子，第一长形孔和第二长形孔的设置，通过里面贯穿紧固螺栓对其进行锁住，因为第一卡环和第二卡环之间的距离可以调节，能够紧固大小不同的牲畜，第一夹环和第二夹环的配合能够将牲畜的后腿进行锁止，通过螺母与螺栓的配合将其进行固定，第一伸长杆的设置便于调节两个夹紧装置之间的距离，第二伸长杆的设置便于调节夹紧装置与液压升降杆之间的距离，液压升降杆的设置可以将夹紧装置升起，从儿将牲畜的两只后腿升起，这样注射精液后，精液不会流出，提高了受精效率。

附图说明

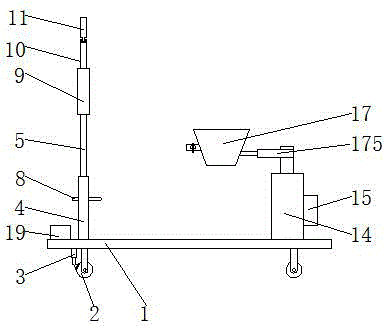

图1为本发明结构示意图；

图2为本发明的右视图；

图3为本发明夹紧装置的结构示意图。

图中：1底座、2滚轮、3电动卡杆、4套管、5竖杆、6第一通孔、7第二通孔、8插销、9第一卡环、10连接杆、11第二卡环、12第一长形孔、13第二长形孔、14液压升降杆、15控制器、16第一伸长杆、17夹紧装置、171第一夹环、172第二夹环、173螺母、174螺栓、175第二伸长杆、18紧固螺栓、19音响、20软绵垫。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1-3，本发明提供一种技术方案：一种牲畜人工受精的系统，包括底座1，底座1底部的两侧均通过支架活动连接有滚轮2，滚轮2的设置便于对底座1进行移动，底座1底部的左侧固定连接有与滚轮2相适配的电动卡杆3，电动卡杆3的底部固定连接有摩擦块，通过控制器15控制电动卡杆3伸长，摩擦块与滚轮2直接接触，可以随时对滚轮2进行锁止，从而对底座1进行锁止，方便将牲畜放在底座1上进行受精，底座1顶部的右侧设置有音响19，音响19的设置可以播放音乐给牲畜听，让牲畜放松，减轻牲畜的压力，底座1顶部的中心处固定连接有套管4，套管4的内腔贯穿设置有竖杆5，竖杆5的顶部贯穿套管4的顶部并延伸至套管4的外部，套管4上开设有第一通孔6，竖杆5上开设有与第一通孔6相适配的第二通孔7，第一通孔6的内部贯穿设置有插销8，插销8的两端均贯穿第一通孔6的两侧并延伸至第一通孔6的外部，竖杆5的顶部固定连接有第一卡环9，第一卡环9右侧顶部的内腔贯穿设置有连接杆10，连接杆10的顶部贯穿第一卡环9的顶部并延伸至第一卡环9的外部，连接杆10的顶部通过转轴活动连接有第二卡环11，第一卡环9左侧的顶部开设有第一长形孔12，第二卡环11左侧的底部开设有与第一长形孔12相适配的第二长形孔13，第一卡环9上设置有与第一长形孔12相适配的紧固螺栓18，连接杆10与第二卡环11通过转轴连接，可以将连接杆10随意旋转，第一卡环9与第二卡环11的配合用于卡住牲畜的脖子，第一长形孔12和第二长形孔13的设置，通过里面贯穿紧固螺栓18对其进行锁住，因为第一卡环9和第二卡环11之间的距离可以调节，能够紧固大小不同的牲畜，底座1的顶部且位于套管4的背面固定连接有液压升降杆14，液压升降杆14的背面固定连接有控制器15，液压升降杆14两侧的顶部均固定连接有第一伸长杆16，第一伸长杆16远离液压升降杆14的一端设置有夹紧装置17，夹紧装置17包括第一夹环171，第一夹环171顶部的右侧通过转轴活动连接有第二夹环172，第一夹环171与第二夹环172的内壁均设置有软绵垫20，第二夹环172右侧的底部固定连接有螺母173，第一夹环171左侧的底部贯穿设置有螺栓174，螺栓174的右端从左至右依次贯穿第一夹环171、第二夹环172和螺母173并延伸至螺母173的右侧，螺栓174与螺母173螺纹连接，第二夹环172的顶部固定连接有第二伸长杆175，第二伸长杆175远离第二夹环172的一端与第一伸长杆16固定连接，控制器15分别与液压升降杆14和音响19电性连接，第一夹环171和第二夹环172的配合能够将牲畜的后腿进行锁止，通过螺母173与螺栓174的配合将其进行固定，第一伸长杆16的设置便于调节两个夹紧装置17之间的距离，第二伸长杆175的设置便于调节夹紧装置17与液压升降杆14之间的距离，液压升降杆14的设置可以将夹紧装置17升起，从儿将牲畜的两只后腿升起，这样注射精液后，精液不会流出，提高了受精效率。

工作原理：使用时通过第一卡环9和第二卡环11将牲畜的脖子卡住，将第二卡环11向下移动，第二卡环11左侧的底部贯穿第一卡环9左侧的内腔后，通过旋转紧固螺栓18对其进行锁住，第一夹环171与第二夹环172的配合对牲畜的两只后腿进行锁止，旋转螺栓173将其进行固定，控制器15控制液压升降杆14升高，对牲畜的子宫注射精液。

尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
