一种下颌骨髁突挑拨器的制作方法

本发明涉及医疗器械领域，特别是一种下颌骨髁突挑拨器。

背景技术：

下颌骨的后上端为髁突，髁突的上端膨大为髁头，髁头和颞骨的下颌窝形成颞下颌关节。如图4所述，下颌骨髁突位于颞骨的尾端，当下颌骨骨折会被肌肉组织拉扯产生位移，因此需要在患者的面部手术切口后才能进行手术复位，由于需要在患者面部开口，所以在手术中实用的器械关联到开口的大小；而此类手术常见的方式是将患者面部开口，之后使用各种定位拉钩将开口扒开直至骨折处显现出来，之后找到断裂的髁突骨，并将断裂的髁突骨调整到正确的姿态和位置，之后才能与颞骨进行连接；目前，此类方式主要是受医疗器械的约束，不得不采取大开口的方式，使手术器械在开口内有足够的空间进行操作，从而能够有效的进行手术，并避免在手术中给患者造成其他的创伤，所以，为了降低患者在治疗和恢复中承受不适，需要一种专业的髁突挑拨器。

技术实现要素：

针对上述缺陷，本发明的目的在于提出一种下颌骨髁突挑拨器，该装置相对于现有手术器械，不需要对患者进行大开口手术，并且体积小，易于在患者开口内调整姿态和位置。

为达此目的，本发明采用以下技术方案：

一种下颌骨髁突挑拨器，包括手柄和挑拨段，所述挑拨段底端设置于所述手柄顶端，所述挑拨段自下而上依次为第一挑拨段、第二挑拨段、第三挑拨段和挑拨头；

所述第一挑拨段垂直设置于所述手柄顶端，所述第二挑拨段向左弯折，所述第二挑拨段与所述第一挑拨段之间的夹角为135度-160度，所述第三挑拨段向右弯折，所述第三挑拨段与所述第二挑拨段之间的夹角为140度-165度，所述挑拨头向右弯折，所述挑拨头与所述第三挑拨段之间的夹角为130度-155度；

所述手柄为圆棒状，所述手柄长度为8-15cm之间，所述第一挑拨段的长度为2-5cm之间，所述第二挑拨段的长度为2-4cm之间，所述第三挑拨段的长度为2.4-4cm，所述挑拨头的长度为1.5-4.5cm之间；

所述第一挑拨段和第二挑拨段的直径为0.2-0.6cm，所述第三挑拨段和挑拨头为片状，所述第三挑拨段和挑拨头的宽度为0.2-0.4cm。

较佳地，所述挑拨头端部呈尖锐状，所述挑拨头两面分别朝向和背向所述手柄，朝向所述手柄的面为上表面，所述挑拨头与所述第三挑拨段之间的夹角为130度-155度；

所述上表面设有多个防滑凸起，所述防滑凸起呈条状，所述防滑凸起横向设置于所述上表面。

进一步地，所述挑拨头为片状，所述挑拨头的尾部连接于所述第四挑拨段端部，所述挑拨头的端部间隔设有两个挑拨齿。

所述挑拨齿与所述挑拨头的上表面位于同一平面，所述挑拨头上表面与所述第三挑拨段之间为130度-155度夹角；

所述挑拨齿和挑拨头上表面设有多个防滑凸起。

较佳地，两个所述挑拨齿之间的间距为0.1-0.4CM。

进一步地，所述挑拨齿端部呈圆弧状。

较佳地，两个所述挑拨齿之间的间隙由挑拨齿端部至根部呈由宽到窄逐渐收缩状。

进一步地，所述手柄侧面与两端部均为倒角结构。

较佳地，所述手柄、挑拨段和挑拨头的材质均为不锈钢。

较佳地，所述手柄、第一挑拨段、第二挑拨段、第三挑拨段和挑拨头的材质表面均为磨砂处理。

进一步地，所述手柄内设有光源，所述挑拨段设有光纤，所述光纤底端安装于所述光源；

所述光纤自所述挑拨段底端延伸至所述挑拨段顶端；

所述手柄端部设有LED灯，所述LED灯朝向所述挑拨段端部；

所述LED灯至少设有三个，所述LED灯以环形阵列的方式设置于所述手柄端部。

本发明提出的置相对于现有手术器械，不需要对患者进行大开口手术，并且体积小，易于在患者开口内调整断裂的骨头的姿态和位置；设有两个挑拨齿。挑拨齿的设置是便于挑拨头插入骨头和肌肉之间，当挑拨头进入到骨头和肌肉之间后才能有效的对骨头进行挑拨，从而使髁突骨复位；此外，在挑拨齿和挑拨头上表面设置防滑凸起增加了挑拨头和挑拨齿的摩擦力，从而能够准确高效的对骨头进行挑拨。

附图说明

图1是本发明的实施例一的整体结构示意图；

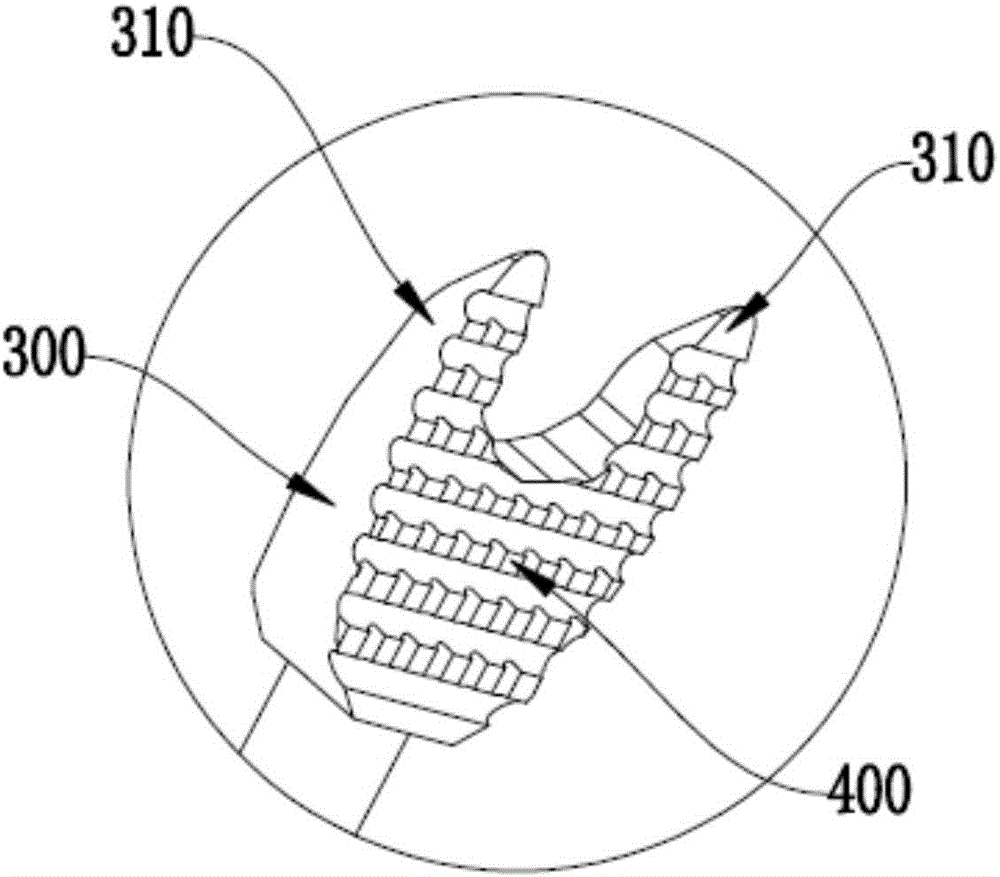

图2图1中A处的局部放大图，也是实施例2的挑拨头的结构示意图；

图3是本发明的一个使用状态示意图；

图4是断裂的髁突骨骨折块示意图；

图5是本发明的实施例一的侧视图；

图6是本发明的实施例二的整体结构示意图；

图7是图6处的局部放大图，也是实施例1的挑拨头的结构示意图

其中：手柄100、挑拨段200、第一挑拨段210、第二挑拨段220、第三挑拨段230、挑拨头300、挑拨齿310、防滑凸起400、断裂的髁突骨500。

具体实施方式

下面结合附图并通过具体实施方式来进一步说明本发明的技术方案。

如图1、图2和图5所述，一种下颌骨髁突挑拨器，包括手柄100和挑拨段200，所述挑拨段200底端设置于所述手柄100顶端，所述挑拨段200自下而上依次为第一挑拨段210、第二挑拨段220、第三挑拨段230和挑拨头300；

所述第一挑拨段210垂直设置于所述手柄100顶端，所述第二挑拨段220向左弯折，所述第二挑拨段220与所述第一挑拨段210之间的夹角为135度-160度，所述第三挑拨段230向右弯折，所述第三挑拨段230与所述第二挑拨段220之间的夹角为140度-165度，所述挑拨头300向右弯折，所述挑拨头300与所述第三挑拨段230之间的夹角为130度-155度；

所述手柄100为圆棒状，所述手柄100长度为8-15cm之间，所述第一挑拨段210的长度为2-5cm之间，所述第二挑拨段220的长度为2-4cm之间，所述第三挑拨段230的长度为2.4-4cm，所述挑拨头的长度为1.5-4.5cm之间；

所述第一挑拨段210和第二挑拨段220的直径为0.2-0.6cm，所述第三挑拨段230和挑拨头300为片状，所述第三挑拨段和挑拨头的宽度为0.2-0.4cm。本装置的特点是整体的体积小，并且第二挑拨段220、第三挑拨段230构成了弯曲状的挑拨杆，使挑拨杆能够避开阻挡在前方的人体组织或骨头，从而在狭窄的空间内进行挑拨作业，相对于之直线状的调拨杆更能够适应患者开口内复杂的情况；此外，由于挑拨头300为片状，所以在对断裂的髁突骨进行拨正时，能够以相对较大的面积来对断裂的髁突骨施加作用力，从而在挑拨时更稳定有效；由于不同年龄的患者面部厚度不同，所以在使用时长度有所不同。

实施例1，如图6所示，所述挑拨头300端部呈尖锐状，所述挑拨头300两面分别朝向和背向所述手柄，朝向所述手柄100的面为上表面，所述挑拨头300与所述第三挑拨段230之间的夹角为130度-155度；

所述上表面设有多个防滑凸起400，所述防滑凸起400呈条状，所述防滑凸起400横向设置于所述上表面。

实施例2，如图2所示，所述挑拨头300为片状，所述挑拨头300的尾部连接于所述第三挑拨段230端部，所述挑拨头300的端部间隔设有两个挑拨齿310。挑拨齿310的设置是便于挑拨头300插入骨头和肌肉之间，当挑拨头300进入到骨头和肌肉之间后才能有效的对骨头进行挑拨，从而使髁突骨复位；并且两个挑拨头300之间为卡槽，所以在挑拨骨头时，也可以使用两个挑拨头300行程的卡槽将骨头卡柱后进行挑拨。

此外，所述挑拨齿310与所述挑拨头300的上表面位于同一平面，所述挑拨头300上表面与所述第三挑拨段230之间为130度-155度夹角；所述挑拨齿310和挑拨头300上表面设有多个防滑凸起400。

在挑拨齿310和挑拨头300上表面设置防滑凸起增加了挑拨头300和挑拨齿310的摩擦力，从而能够准确高效的对骨头进行挑拨。

作为对上述技术的补充，两个所述挑拨齿310之间的间距为0.1-0.4CM。由于不同年龄患者的面部结构存在不同的厚度和间隙，在实际使用中，以0.1-0.4CM的间距为较为常见的间隙。

其中，所述挑拨齿310端部呈圆弧状。将挑拨齿310端部设置成圆弧状便于插入缝隙，并且圆弧状不是锋利的，能够避免在挑拨中对其他组织或神经造成伤害，从而在使用中更安全。

值得注意的是，两个所述挑拨齿310之间的间隙由挑拨齿310端部至根部呈由宽到窄逐渐收缩状；所述挑拨齿310之间的间隙呈“V”字形。挑拨齿310之间的间隙呈“V”字形，因为“V”字形是自开口逐渐收缩的结构，此类结构可以相对的卡住人体组织或骨头后进行挑拨，而将人体组织或骨头卡住后，调拨杆更容易挑拨人体组织或骨头的位置。

此外，所述手柄100侧面与两端部均为倒角结构。

将装置圆角过渡加工和倒角加工，使医生在使用时握持更舒适，从而在治疗中能够进一步的集中精神，使治疗过程更顺利。

此外，所述手柄100、挑拨段200和挑拨头300的材质均为不锈钢。不锈钢具有较佳的耐腐蚀性，并且具有足够的强度，此外，不锈钢材料易得。

此外，所述手柄100、挑拨段200和挑拨头300的材质均表面均为磨砂处理。磨砂处理具有一定的防滑效果，并且在使用灯具对开口内进行观察时，磨砂处理过的装置反光较弱，减少对观察者的干扰。

所述手柄100内设有光源，所述挑拨段200设有光纤，所述光纤底端安装于所述光源；所述光纤自所述挑拨段200底端延伸至所述挑拨段200顶端；所述手柄100端部设有LED灯，所述LED灯朝向所述挑拨段200端部；所述LED灯至少设有三个，所述LED灯以环形阵列的方式设置于所述手柄100端部。LED灯设置三个，并且所述LED灯均朝向挑拨段200端部，使LED灯照射的方向不会产生阴影，避免挑拨段200产生的阴影干扰操作者；加装了光源和光纤250，则可以在可视条件差的患者缺口内看到挑拨段200的整体位置和端部的位置，使挑拨段200始终明显的处于操作者的视线内。

本发明在使用中，如图3所述，在患者对应的位置开口，之后将调拨杆200伸入开口后，对图中所述的断裂的髁突骨500进行挑拨，直到断裂的髁突骨断裂面与下颌骨的断裂面对齐后即可进行下一步工作。

以上结合具体实施例描述了本发明的技术原理。这些描述只是为了解释本发明的原理，而不能以任何方式解释为对本发明保护范围的限制。基于此处的解释，本领域的技术人员不需要付出创造性的劳动即可联想到本发明的其它具体实施方式，这些方式都将落入本发明的保护范围之内。
