与电隔离的电动按摩搓澡器的制作方法

本发明是一种与电隔离的电动按摩搓澡器，具体的说涉及一种在洗浴时使用的电动按摩及搓澡器具，属于医疗及卫生设备类。

(二)

背景技术：

现在的各种电动按摩器基本为锤击式，因其带电洗浴时不能使用，保健按摩靠专业店人工完成，七、八年前曾获专利的一体式电动搓澡器功率太低效果差，已无效终告，搓澡就靠人工，手动搓澡效率低，随着大家保健意识的增强，如何在冲澡洗浴的同时，又方便的保健按摩，且舒畅快捷，这是一个有待解决的问题。

(三)

技术实现要素：

本发明的目的，是在家里或在澡堂洗浴时顺便实现保健按摩。

本发明的技术方案是这样的：与电隔离的电动按摩搓澡器有220V或36V、75--100瓦左右的低压低速小电机驱动，特征是：分体式；活动悬挂在墙上的密封在塑料盒子内的两头出轴的电机，两个出轴分别穿入压接式连接两个弹簧轴，两个弹簧轴是1.5毫米左右粗弹簧丝绕成的5毫米左右外径的弹簧，以便于在弯曲状态下转动，也可使用微小的挠性换向节或球形万向节代之，两个弹簧轴分别有10毫米左右外径的轴承固定，轴承有塑料盒子预设的轴承座压盖式固定，两个弹簧轴的另一头，与软轴的两个转轴，通过塑料绝缘棒连接，以隔绝电源，塑料绝缘棒长3公分、粗1公分左右，连接方式可为穿入热压式，塑料绝缘棒位置又有近乎形成密封的塑料压盖遮挡，目的是电机电源线即便脱落乱动，也不能接触到塑料绝缘棒位置，更永远不能接触到金属转轴，以杜绝连电，电机的金属外壳外，又罩有一同固定的塑料壳，即便全电机带电，也确保安全。软轴的两个转轴是对称的一对，但转动方向相反，可是外径约2毫米，簧丝粗约1毫米的弹簧、或是单丝或多丝外径2毫米左右的弹簧但心内穿有粗0.8毫米左右的弹簧钢丝、或是细弹簧钢丝绕成的外径2毫米左右的钢丝绳，两个转轴的弹簧钢丝绕向相反，都是受力时越拧越紧，两个转轴也可是粗1毫米左右的弹簧钢丝，它们都称为转轴，两个转轴每隔10厘米套有外径5毫米的轴承、或带有滚珠的简易轴承、或轴套，轴承或轴套两侧的转轴上，压接有长约3毫米厚约1毫米的金属挡箍，或是卡有类似此种形状的开口弹簧卡套，使得轴承或轴套不会攒动位置，每两个轴承或轴套成对，被0.3毫米厚的钢皮套固定在一起，钢皮套、也是转轴外侧套有约3毫米厚的橡胶管，管内预存有润滑油，最两端的轴承是密封轴承，以阻挡润滑黄油不外漏，它们共称为软轴，每一个轴承或轴套都被橡胶管紧固，软轴内的两个转轴工作转动时的扭结力，因方向相反力量相同而相互抵消，故使软轴不会扭结；约2米多长的软轴，一头通过橡胶密封圈连接固定在密封电机的塑料壳上，另一头连接按摩搓澡器，两个转轴，分别连接按摩搓澡器壳内的两个约7毫米外径的铁质台阶式工作轴，进入按摩搓澡器壳内的转轴部分，有轴承固定，这一段转轴，也可使用微小的挠性换向节或球形万向节代之，连接方式使用压接；两个工作轴是对称的一对，分别有2个约12毫米外径的不锈钢密封轴承固定，轴承都被卡在壳子的预留轴承槽内，工作轴前端是螺杆式，分别带有一个铝质偏心轮，断面近椭圆形，宽度约5公分，最大外径约3.5公分，有螺丝帽固定，偏心轮外面套有厚约1公分的橡胶圈，以减轻对皮肤的过分搓擦，偏心轮是对称的一对，转动方向相反，偏心转动时产生振动，其具有的一定重量，达到了足够的按摩效果、外面的柔软的弹性橡胶圈转动时产生的摩擦又具有了搓澡效果，橡胶圈的最大外径处，埋有间隔约8毫米的数条导电橡胶条，导电橡胶条一头与铝质偏心轮接触，另一头接触皮肤，以便形成电路回路，按摩搓澡器的壳体是两半的以方便制作，为塑料或不锈钢皮材质，空腔内固定有脉冲电路集成块，脉冲电路有1.5伏普通干电池驱动，脉冲电路的正负极出线分别连接两个工作轴的两个轴承，正负极电流通过这一对轴承、两个工作轴及一对铝质偏心轮、和一对偏心轮的橡胶圈内的数条导电橡胶条，当这两组导电橡胶条同时接触皮肤时，通过人体皮肤，便形成了脉冲电路回路，达到了脉冲电疗效果，按摩搓澡器的壳体上设有脉冲电路开关，开关触点有0.5毫米厚的橡胶膜密封，同时壳体上设有被橡胶膜密封的微型遥控器，以遥控电机的开与关、以及转速调节。使用状态与普通按摩器基本一样。

电机用螺丝固定在塑料盒子上，电机的电源线和软轴穿入塑料盒子壳处都压有橡胶密封圈，塑料盒子壳是两半，但组装后是密闭的，以防进水或水雾，尺寸约20公分见方15公分厚，上面带有挂孔以方便钩挂，有一侧开有5公分的圆孔，但此孔被3毫米厚的折叠型弹性橡胶片密封，目的是通过折叠型弹性橡胶片的变形，补偿塑料盒子内空气受热，引起的体积变化；当然塑料盒子壳上，可设置被2毫米厚的橡胶膜密封的按钮电源开关及带调速功能的遥控接受开关，开关镶嵌在塑料盒子壳的预留槽内；电机的转速可调，约每分钟300--800转左右。

上述方案中，电源插头正面粘接有橡胶片，橡胶片的形状与电源插头正面相同但略大一圈，内有圈状的弧形凹槽，具有吸盘功能，电源插头插入插座后，吸盘橡胶片与插座面紧密接触，保证了此处在工作时不会漏电；电源线是特制的，橡胶皮加厚至细电缆，或是普通国标电线再外罩0.2毫米粗的钢丝簧、或钢丝网、或0.2毫米厚的簧型钢皮，它们又被橡胶皮埋覆，以确保电线不会漏电；两半的塑料盒子壳组装时压有密封条，有8条8毫米外径的螺杆配以螺帽，穿入两半的塑料盒子壳的预留孔，牢固固定，确保坚固的塑料盒子不会漏电，电机的两个出轴，与两个弹簧轴也可通过长3公分、粗1公分的塑料绝缘棒连接，使万一的电机轴漏电更多一层防护。

上述方案中，偏心轮外面的橡胶圈上，可套有能更换的搓澡外罩；偏心轮的振动效果，也可有现有按摩器的偏心转动拉杆式结构取代，偏心轮不再偏心，只起搓澡作用。偏心轮背面的按摩搓澡器壳上，可增设辅助把手，把手与按摩搓澡器壳子，是通过2公分外径的不锈钢弹簧连接的，以减小对手的振动，电机也可是单出轴的，有两排小齿轮组，对转轴驱动。

本发明与现有技术相比优点是：冲澡时使用它，干净、快速的搓了澡，又使全身舒服的强力的按摩了一遍，有益健康，

(四)附图说明

图1是与电隔离的电动按摩搓澡器的整体剖面示意图。

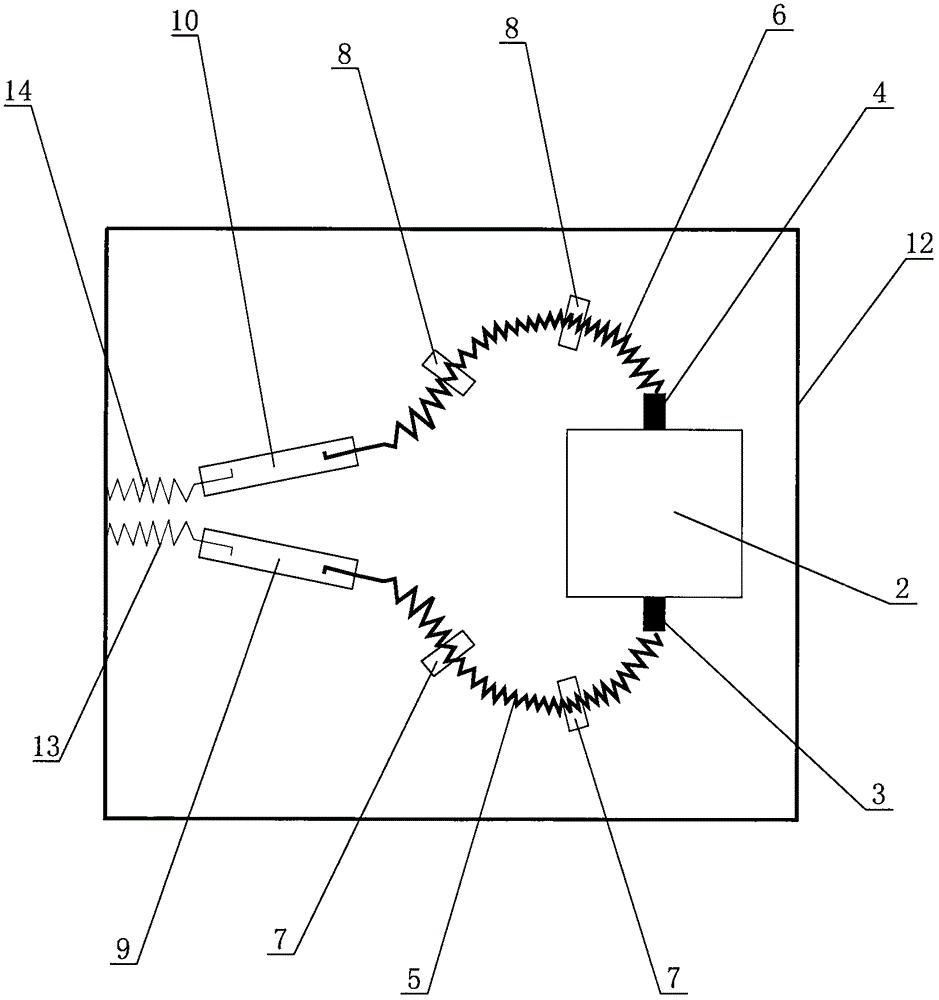

图2是与电隔离的电动按摩搓澡器的电机传动状态平剖示意图。

上述附图中：1是电源线，2是电机，3是电机出轴，4是电机出轴，5是弹簧轴或挠性换向节，6是弹簧轴或挠性换向节，7是轴承，8是轴承，9是塑料绝缘棒，10是塑料绝缘棒，11是塑料压盖，12是塑料盒子，13是软轴的转轴，14是软轴的转轴，15是软轴，16是按摩搓澡器的壳子，17是轴承，18是轴承，19是工作轴，20是轴承，21是轴承，22是工作轴，23是轴承，24是轴承，25是偏心轮，26是偏心轮。

(五)具体实施方式

下面结合附图和实施例进一步说明本发明。

上述附图中：示出了本发明使用时的第一种实施例的构造；参见附图，其基本构造是：与电隔离的电动按摩搓澡器有220V或36V、75--100瓦左右的低压低速小电机驱动，特征是：分体式；固定在墙上的密封在塑料盒子12内的两头出轴的电机2，两个出轴3、4分别穿入压接式连接两个弹簧轴5、6，两个弹簧轴5、6是1.5毫米左右粗弹簧丝绕成的5毫米左右外径的弹簧，以便于在弯曲状态下转动，也可使用微小的挠性换向节或球形万向节代之，两个弹簧轴5、6分别有10毫米左右外径的轴承7、8固定，轴承7、8有塑料盒子12预设的轴承座压盖式固定，两个弹簧轴5、6的另一头，与软轴的两个转轴13、14，通过塑料绝缘棒9、10连接，以隔绝电源，塑料绝缘棒9、10长3公分、粗1公分左右，连接方式可为穿入热压式，塑料绝缘棒9、10位置又有近乎形成密封的塑料压盖11遮挡，目的是电机2电源线1即便脱落乱动，也不能接触到塑料绝缘棒9、10位置，更永远不能接触到金属转轴13、14，以杜绝连电。软轴15的两个转轴13、14是对称的一对，但转动方向相反，转速相同，可是外径约2毫米，簧丝粗约1毫米的弹簧、或是单丝或多丝外径2毫米左右的弹簧但心内穿有粗0.8毫米左右的弹簧钢丝、或是细弹簧钢丝绕成的外径2毫米左右的钢丝绳，两个转轴13、14的弹簧钢丝绕向相反，都是受力时越拧越紧，两个转轴13、14也可是粗1毫米左右的弹簧钢丝，它们都称为转轴13、14，两个转轴13、14每隔10厘米套有外径5毫米的轴承、或带有滚珠的简易轴承、或轴套，轴承或轴套两侧的转轴上，压接有长约3毫米厚约1毫米的金属挡箍，或是卡有类似此种形状的开口弹簧卡套，使得轴承或轴套不会攒动位置，每两个轴承或轴套成对，被0.3毫米厚的钢皮套固定在一起，钢皮套、也是转轴13、14外侧套有约3毫米厚的橡胶管，管内预存有润滑油，最两端的轴承是密封轴承，以阻挡润滑黄油不外漏，它们共称为软轴15，每一个轴承或轴套都被橡胶管紧固，软轴15内的两个转轴13、14工作转动时的扭结力，因方向相反力量相同而相互抵消，故使软轴15不会扭结；约2米多长的软轴15，一头通过橡胶密封圈连接固定在密封电机2的塑料壳12上，另一头连接按摩搓澡器16，两个转轴13、14，分别连接按摩搓澡器壳16内的两个约7毫米外径的铁质台阶式工作轴19、22，进入按摩搓澡器壳16内的转轴13、14部分，有轴承17、18固定，这一段转轴13、14，也可使用微小的挠性换向节或球形万向节代之，连接方式使用压接；两个工作轴19、22是对称的一对，分别有2个约12毫米外径的不锈钢密封轴承20、21、23、24固定，轴承20、21、23、24、17、18都被卡在壳子16的预留轴承槽内，工作轴19、22前端是螺杆式，分别带有一个铝质偏心轮25、26，断面近椭圆形，宽度约5公分，最大外径约3.5公分，有螺丝帽固定，偏心轮25、26外面套有厚约1公分的橡胶圈，以减轻对皮肤的过分搓擦，偏心轮25、26是对称的一对，转动方向相反，偏心转动时产生振动，其具有的一定重量，达到了足够的按摩效果、外面的柔软的弹性橡胶圈转动时产生的摩擦又具有了搓澡效果，橡胶圈的最大外径处，埋有间隔约8毫米的数条导电橡胶条，导电橡胶条一头与铝质偏心轮25、26接触，另一头接触皮肤，以便形成电路回路，按摩搓澡器的壳体16是两半的以方便制作，为塑料或不锈钢皮材质，空腔内固定有脉冲电路集成块，脉冲电路有1.5伏普通干电池驱动，脉冲电路的正负极出线分别连接两个工作轴19、22的两个轴承21、24，正负极电流通过这一对轴承21、24、两个工作轴19、22及一对铝质偏心轮25、26、和一对偏心轮的橡胶圈内的数条导电橡胶条，当这两组导电橡胶条同时接触皮肤时，通过人体皮肤，便形成了脉冲电路回路，达到了脉冲电疗效果，按摩搓澡器的壳体16上设有脉冲电路开关，开关触点有0.5毫米厚的橡胶膜密封，同时壳体16上设有被橡胶膜密封的微型遥控器，以遥控电机2的开与关、以及转速调节。使用状态与普通按摩器基本一样。

电机2用螺丝固定在塑料盒12子上，电机2的电源线1和软轴15穿入塑料盒子壳12处都压有橡胶密封圈，塑料盒子壳12是两半，但组装后是密闭的，以防进水或水雾，尺寸约20公分见方15公分厚，上面带有挂孔以方便钩挂，有一侧开有5公分的圆孔，但此孔被3毫米厚的折叠型弹性橡胶片密封，目的是通过折叠型弹性橡胶片的变形，补偿塑料盒子12内空气受热，引起的体积变化；当然塑料盒子壳12上，可设置被2毫米厚的橡胶膜密封的按钮电源开关及带调速功能的遥控接受开关，开关镶嵌在塑料盒子壳12的预留槽内；电机2的转速可调，约每分钟300--800转左右。

上述方案中，电源插头正面粘接有橡胶片，橡胶片的形状与电源插头正面相同但略大一圈，内有圈状的弧形凹槽，具有吸盘功能，电源插头插入插座后，吸盘橡胶片与插座面紧密接触，保证了此处在工作时不会漏电；电源线1是特制的，橡胶皮加厚至细电缆，或是普通国标电线再外罩0.2毫米粗的钢丝簧、或钢丝网、或0.2毫米厚的簧型钢皮，它们又被橡胶皮埋覆，以确保电线不会漏电；两半的塑料盒子壳12组装时压有密封条，有8条8毫米外径的螺杆配以螺帽，穿入两半的塑料盒子壳12的预留孔，牢固固定，确保坚固的塑料盒子12不会漏电，电机的两个出轴3、4，与两个弹簧轴5、6也可通过长3公分、粗1公分的塑料绝缘棒连接，使万一的电机轴漏电更多一层防护。

上述方案中，偏心轮25、26外面的橡胶圈上，可套有能更换的搓澡外罩；偏心轮25、26背面的按摩搓澡器壳16上，可增设辅助把手，把手与按摩搓澡器壳子16，是通过2公分外径的不锈钢弹簧连接的，以减小对手的振动。

上述方案的核心在于，长约2米的软轴15，内部能导电的转轴13、14被彻底隔绝，外部是绝缘体，即便在浓雾环境中软轴15带雾水、或是电机2的塑料壳12带电，根据防电墙水电阻原理，使用状态也是安全的，长约2米的绝缘软轴15，相当于安装了数道防电墙，因此，本发明是绝对安全可靠的。
