一种激光皮肤治疗系统的制作方法

本发明涉及一种将非机械能转入人体的外科医疗装置，具体涉及一种利用激光对皮肤进行治疗的系统。

背景技术：

在光生物中有一条重要的规律，即在生物体吸收光子后，这些被激活的粒子就会通过各种方式将能量释放出来，通过辐射较长波长的荧光释放能量，将能量转移给邻近的分子，产生光生物效应，开始于局部，继而可影响到全身。在这种原理之下，紫外线光疗采用窄谱UVB技术，其波长为311nm，临床试验证明，波长在311nm左右的窄谱中波紫外线对治疗白癜风和银屑病等皮肤病具有显著疗效。但紫外线光疗有一定的副作用，最常见的是照射剂量过大或照射频率过高引起的皮肤局部红斑、疼痛等类似晒伤样反应。

技术实现要素：

本发明旨在克服现有技术的不足，提供一种通过激光来治疗皮肤病的系统。为实现该技术目的，本发明提供如下技术方案。

一种激光皮肤治疗系统，该激光皮肤治疗系统包括有电源供应系统、计算机控制系统、激光器系统、光路系统、摄像系统、光斑定位系统。

所述电源供应系统包括有变压器模块和控制电源模块，并向计算机系统、激光器系统、光斑定位系统直接供应电力。

所述激光器系统，包括有气体系统和共振腔，所述气体系统包括氯化氙混合气供给系统和氦气供给系统，所述共振腔包括有分别位于其内部前、后端的前镜和后镜。

优选地，所述激光器系统，发射的激光的波长为308nm，其光功率最大可达1W。

所述光斑定位系统包括有X轴激光定位马达和Y轴激光定位马达。

所述激光器系统输出的脉冲激光束，进入光路系统后，经光斑定位系统进行导光

路径定位后，经两种方式输出。

其一、激光束由激光输出端口输出进行治疗；

其二、激光束由探头治疗端口输出进行治疗；

所述脉冲激光束的时间为4-15ns，到达皮肤患部上后的作用范围为32mm²。

所述摄像系统，通过影像扫描输出端口采取皮肤患部的位置信息，反馈给计算机，由人工根据计算机数据驱动光斑定位系统，对导光路径进行定位、校正。

优选地，所述脉冲激光束在对皮肤患部进行治疗前，要进行能量调整。

相比于现有技术，本激光皮肤治疗系统所发射的308 nm 激光，具有高能量、方向性及单色性等优点,因而在白癜风治疗中的作用较传统的窄谱中波紫外线治疗甚至更好。

附图说明

图1是本发明工作流程示意图。

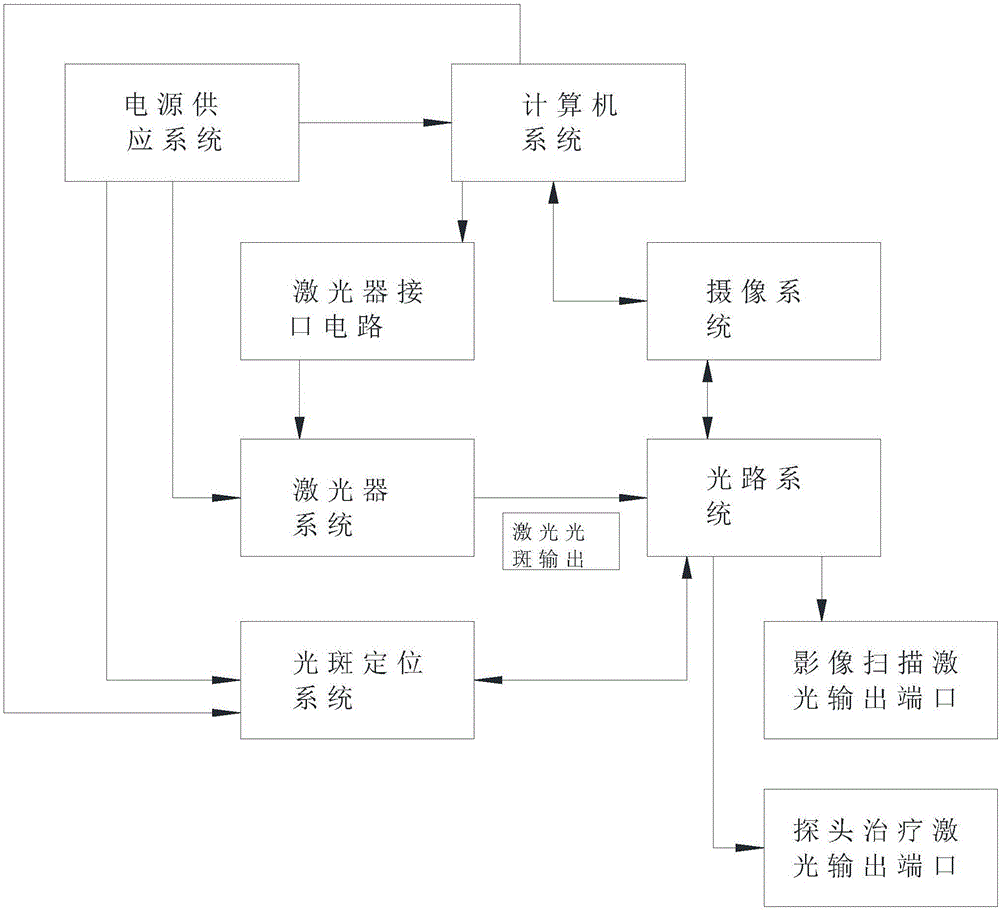

图2是本发明系统构成示意图。

图3是发明计算机控制系统示意图。

具体实施方式

下面结合附图，对发明技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。

如图1所示，本发明的技术方案，总体上而言，首先通过激光器系统激发准分子激光，激光束通过导光模块后，照射在患者皮肤的目标位，进行治疗。

如图2所示，本发明系统，包括有电源供应系统、计算机控制系统、激光器系统、光路系统、摄像系统、光斑定位系统。其中，电源供应系统，包括有变压器模块和控制电源模块，并直接向计算机系统、激光器系统、光斑定位系统直接供应电力。激光器系统包括有气体系统和共振腔，气体系统包括有氯化氙混合气供给系统和氦气供给系统，共振腔包括有分别位于其内部前、后端的前镜和后镜。气体系统为激光器提供了工作物质，氯化氙的混合气，以及用来填充的氦气。当氯化氙的混合气暴露于高压放电的能量中，稀薄的氯化氙会结合为卤化物气体，成为“激态分子”或是”准分子”气体。这些激态的氯化氙分子只有短暂的生命周期（约为 ns），氯化氙分子在自然分解为基态之前，会释放出波长308 nm的光子，跟着有一些光子在其跃迁的过程当中，亦会诱发其他的激态分子跃迁至基态，从而释放出光子；那些相互作用在相同的方向移动的光子，就如同最初的光子一般，且这些光子皆具有同调、同相位的特性，光子的光波在顶部和凹槽中是全部对齐的；光子藉由位于共振腔两端的前、后镜子反射，移动于前镜和后镜之间；在每一过程，光子连续的激发放射而使得更多的光子形成，而放大辐射光的光束。共振腔的前镜允许特定能量的光束由共振腔的输出孔径出去，故能击发出一部份符合需求的激光光。在一道脉冲发出后，接着下来的周期便是去制造下一道辐射且不断的反复进行；在共振腔中的气体能藉由频繁且快速的高压放电所激发，每一次便发射出一束激光，且其激光光功率最大可达1W。

结合图2、图3。工作人员根据病患的具体需要，通过键盘鼠标屏幕系统，向计算机输入具体的治疗要求，如对激光能量强度的要求，计算机控制系统，则通过激光器接口电路来控制激光器的控制电路，进而控制激光器系统，实现对激光器所激发的激光的能量的调整。计算机通过摄像头定位介面电路实现对摄像系统中摄像头的控制，同时通过激光定位马达介面电路实现对光斑定位马达系统中X轴激光定位马达和Y轴激光定位马达的控制。计算机同时通过扫描程序控制来实现扫描控制，通过探头治疗程序控制来控制探头治疗和切换控制平台。使用中，通过影像扫描输出端口，采取皮肤患部的具体信息，兵将数据通过光路系统和摄像系统反馈给计算机，由人工根据计算机数据驱动光斑定位系统中的X轴激光定位马达和/或Y轴激光定位马达，对导光路径进行定位、校正。激光器系统输出的脉冲激光束，进入光路系统后，经光斑定位系统进行导光路径定位后，激光束由激光输出端口输出对患者进行治疗，脉冲激光束的时间为4-15ns，到达皮肤患部上后的作用范围为32平方毫米（8mmx4mm） 。如果患者患部位置特殊或患者无法左立，激光束也可由探头治疗端口输出进行治疗。该两种输出方式可经计算机软件控制硬件来进行切換。

本发明308 nm 激光即为氯化氙( XeCL) 准分子激光,具有高能量、方向性及单色性等优点,因而在白癜风治疗中的作用较传统的窄谱中波紫外线治疗甚至更好。它可以应用于局灶病变,而对周围组织没有明显的损伤,周围损伤更少，尤其适用于皮肤褶皱处的治疗；治疗得当,可以明显减少治疗次数和缩短病程 。

以上所述仅为本发明较佳的实施方式，但发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员，在发明揭露的技术范围内，根据发明的技术方案及其构思加以等同替代或改变，都应涵盖在本发明的保护范围之内。
