一种桑白皮脱离预处理设备的制作方法

本发明属于中草药获取设备领域，具体涉及一种桑白皮脱离预处理设备。

背景技术：

桑白皮为桑科植物的干燥根皮，具有降压、利尿、震静镇痛等作用，经处理后可直接作为中药材使用，具有很高的药用价值。桑科植物的根分为三层，外层称为苦皮，呈黄棕色或红黄色；中间层称为桑白皮，为桑科植物的根的价值所在；内层为根茎。

桑白皮具有很高的经济价值，为提取桑科植物的根中的桑白皮，需要先去除苦皮，在将桑白皮和根茎剥离开。目前，提取桑科植物的根中的桑白皮的方法步骤均由人工操作完成：苦皮通常是人们利用小刀一点一点刮除的，而桑白皮和根茎剥离是通过小刀切开桑白皮层，利用手将桑白皮和根茎剥离实现的。但是苦皮在桑白皮覆盖严实，利用小刀刮除的效率低，效果差，要求人力资源高。而桑白皮和根茎剥连接紧密，分离困难，仅用手剥离，效率低，还容易受伤。

技术实现要素：

为解决以上技术存在的问题，本发明提供一种自动化程度高、效率高的桑白皮脱离预处理设备。

其技术方案为：

一种桑白皮脱离预处理设备，包括输送平台、限制进料转置、旋转送料装置、苦皮去除装置和冲压装置，所述苦皮去除装置两侧均设置有旋转送料装置，其中一个为进料端的旋转送料装置，另一个为出料端的旋转送料装置，所述进料端的旋转送料装置连接着限制进料转置，限制进料转置连接着输送平台的输送末端，所述出料端的旋转送料装置连接着冲压装置。

进一步，所述限制进料转置包括汇料口、限料道、输送辊排和支架，所述输送平台连接着汇料口，汇料口连接着限料道，汇料口和限料道下方设置有输送辊排，所述汇料口、限料道和输送辊排有支架支撑。

进一步，所述旋转送料装置包括送料道、气压仓、活塞板、螺旋板、气压泵、气压表、红外线发射器、红外线感应器和弹簧，所述送料道外包裹设置有气压仓，气压仓内设置有活塞板，活塞板下方固定设置有多块螺旋板，螺旋板下端穿通送料道设置，活塞板通过弹簧连接着送料道，气压仓上端连接着气压泵，气压泵上设置有气压表，所述气压仓侧面下端设置有红外线发射器，气压仓侧面上端设置有红外线感应器，红外线发射器和红外线感应器处于气压仓的同一侧上，且处于同一条直线上，其中进料端的旋转送料装置的红外线发射器和红外线感应器处于靠近苦皮去除装置的一侧，出料端的旋转送料装置的红外线发射器和红外线感应器处于靠近冲压装置的一侧。

进一步，所述苦皮去除装置包括高压冲洗道、高压喷枪、水箱、输送辊排和接水箱，所述高压冲洗道内下方设置有输送辊排，高压冲洗道内上方设置有多个高压喷枪，高压喷枪连接着水箱，高压冲洗道底面设置有粗孔网状结构，高压冲洗道下方设置有接水箱，接水箱通过抽水泵连接着水箱。

进一步，所述接水箱包括集水箱和沉淀箱，集水箱设置在高压冲洗道下方，集水箱下方通过下落管连接着沉淀箱，沉淀箱通过抽水泵连接着水箱。

进一步，所述沉淀箱上设置有清洗阀。

进一步，所述冲压装置包括冲压道、冲压套、滑轨、滑块、冲压头、齿轮套、缺齿齿轮和输送辊排，所述冲压道出料端设置有输送辊排，冲压道上方设置有冲压套，冲压套下端连通冲压道内部，冲压套一侧内部设置有滑轨，冲压套另一侧设置有齿轮套，齿轮套内设置有缺齿齿轮，冲压套内设置有滑块，所述滑块一侧设置有齿条，滑块另一侧滑轨滑动配合，滑块的齿条与缺齿齿轮工作配合，滑块下方设置有冲压头。

桑科植物的根从输送平台进入限制进料转置的汇料口，再进入限料道中，限料道只允许一根桑科植物的根通过。输送辊排将桑科植物的根送入进料端的旋转送料装置的送料道中，桑科植物的根持续被输送辊排推送着，直到桑科植物的根阻隔了红外线发射器发出的红外信号。此时红外线感应器不能感应到红外信号，便控制气压泵给气压仓加压，气压仓内的活塞板和螺旋板受到压力，螺旋板下端伸入送料道中，将桑科植物的根挤压固定住，同时送料道旋转将桑科植物的根旋转送入苦皮去除装置的高压冲洗道中。当这一根桑科植物的根完全输送出去后，红外线感应器再次感应到红外信号时，气压泵给气压仓泄压，活塞板和螺旋板受弹簧的弹力复原，等待下一根桑科植物的根到来。旋转送料装置输送根的过程中，进入高压冲洗道中的根段会被高压喷枪内喷出来的水冲刷，而苦皮层能被水冲刷干净，完全脱离桑白皮层。冲刷后的水和苦皮层通过粗孔网状结构的底层板进入集水箱，再落入沉淀箱中，集水箱能消除落下的水的冲击力，使沉淀箱内的水相对平静，方便苦皮沉淀，沉淀后的水能被抽水泵抽入水箱中重复利用，而苦皮沉淀可以从清洗阀处清除。去除苦皮层的根进入出料端的旋转送料装置后，与进料端的旋转送料装置同理，出料端的旋转送料装置将去除苦皮层的根旋转输送至冲压装置内。此时缺齿齿轮由动力装置带动旋转，通过齿条将滑块和冲压头沿着滑轨提起。当缺齿齿轮与齿条脱离配合后，滑块和冲压头会又重力而自由落体，冲击冲压道中的根。随后缺齿齿轮再次将滑块和冲压头提升，使滑块和冲压头提升不停冲击冲压道中的根，而出料端的旋转送料装置会使冲压道中的根旋转而充分受到冲击，使桑白皮和根茎失去紧密连接，完成桑白皮脱离预处理，最后从输送辊排输送出被收集。

本发明的有益效果：

1.本发明结构紧凑简单，制作成本低，适合广大人群使用；

2.本发明能去除苦皮层，使桑白皮和根茎失去紧密连接，完成桑白皮脱离预处理，自动化程度高，效率高，处理质量好；

3.本发明能解放多余人力资源，降低处理成本；

4.本发明能循环利用冲刷的水，节约水资源；

5.本发明使用安全可靠，操作简单，对使用者要求低。

附图说明

图1为桑白皮脱离预处理设备的结构示意图；

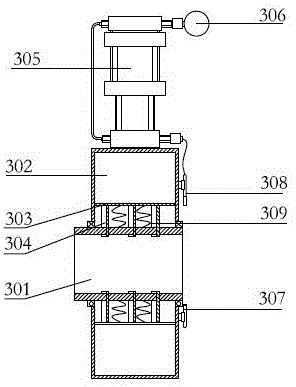

图2为旋转送料装置的结构示意图；

图3为冲压装置的结构示意图；

其中，1-输送平台，2-限制进料转置，201-汇料口，202-限料道，203-输送辊排，204-支架，3-旋转送料装置，301-送料道，302-气压仓，303-活塞板，304-螺旋板，305-气压泵，306-气压表，307-红外线发射器，308-红外线感应器，309-弹簧，401-高压冲洗道，402-高压喷枪，403-水箱，404-输送辊排，405-沉淀箱， 5-冲压装置，501-冲压道，502-冲压套，503-滑轨，504-滑块，505-冲压头，506-齿轮套，507-缺齿齿轮，508-输送辊排。

具体实施方式

如图1所示，一种桑白皮脱离预处理设备，其特征在于，包括输送平台1、限制进料转置2、旋转送料装置3、苦皮去除装置和冲压装置5，所述苦皮去除装置两侧均设置有旋转送料装置3，其中一个为进料端的旋转送料装置3，另一个为出料端的旋转送料装置3，所述进料端的旋转送料装置3连接着限制进料转置2，限制进料转置2连接着输送平台1的输送末端，所述出料端的旋转送料装置3连接着冲压装置5。

所述限制进料转置2包括汇料口201、限料道202、输送辊排203和支架204，所述输送平台1连接着汇料口201，汇料口201连接着限料道202，汇料口201和限料道202下方设置有输送辊排203，所述汇料口201、限料道202和输送辊排203有支架204支撑。

如图2所示，所述旋转送料装置3包括送料道301、气压仓302、活塞板303、螺旋板304、气压泵305、气压表306、红外线发射器307、红外线感应器308和弹簧309，所述送料道301外包裹设置有气压仓302，气压仓302内设置有活塞板303，活塞板303下方固定设置有多块螺旋板304，螺旋板304下端穿通送料道301设置，活塞板303通过弹簧309连接着送料道301，气压仓302上端连接着气压泵305，气压泵305上设置有气压表306，所述气压仓302侧面下端设置有红外线发射器307，气压仓302侧面上端设置有红外线感应器308，红外线发射器307和红外线感应器308处于气压仓302的同一侧上，且处于同一条直线上，其中进料端的旋转送料装置3的红外线发射器307和红外线感应器308处于靠近苦皮去除装置的一侧，出料端的旋转送料装置3的红外线发射器307和红外线感应器308处于靠近冲压装置5的一侧。

所述苦皮去除装置包括高压冲洗道401、高压喷枪402、水箱403、输送辊排404和接水箱，所述高压冲洗道401内下方设置有输送辊排404，高压冲洗道401内上方设置有多个高压喷枪402，高压喷枪402连接着水箱403，高压冲洗道401底面设置有粗孔网状结构，高压冲洗道401下方设置有接水箱，接水箱通过抽水泵连接着水箱403。

所述接水箱包括集水箱405和沉淀箱406，集水箱405设置在高压冲洗道401下方，集水箱405下方通过下落管连接着沉淀箱406，沉淀箱406通过抽水泵连接着水箱403。

所述沉淀箱406上设置有清洗阀。

如图3所示，所述冲压装置5包括冲压道501、冲压套502、滑轨503、滑块504、冲压头505、齿轮套506、缺齿齿轮507和输送辊排508，所述冲压道501出料端设置有输送辊排508，冲压道501上方设置有冲压套502，冲压套502下端连通冲压道501内部，冲压套502一侧内部设置有滑轨503，冲压套502另一侧设置有齿轮套506，齿轮套506内设置有缺齿齿轮507，冲压套502内设置有滑块504，所述滑块504一侧设置有齿条，滑块504另一侧滑轨503滑动配合，滑块504的齿条与缺齿齿轮507工作配合，滑块504下方设置有冲压头505。
