口腔支撑架的制作方法

本发明涉及一种医疗器械，尤其涉及一种口腔护理用的口腔支撑架。

背景技术：

在口腔疾病的治疗和护理过程中，往往需要病人的口腔长时间保持张开状态，这就导致病人脸部的肌肉因口腔的张开而容易疲劳，很难坚持长时间的治疗和护理，必须要进行适当的休息，如此便会中断医务人员对病人口腔的治疗和护理，延长了治疗和护理时间，降低了工作效率。

技术实现要素：

本发明针对不足，提供一种能够帮助口腔被动张开、有利于治疗和护理操作、提高工作效率、操作简单、使用方便的口腔支撑架。

本发明解决上述技术问题的技术方案如下：

一种口腔支撑架，包括上下对应设置的上支撑板和下支撑板，其特征在于，下支撑板上面左右对称分别固定连接有螺杆，上支撑板上左右对称分别开设有与螺杆相对应的穿孔，穿孔内相对旋转连接有螺套，螺套中间开设有上下通透的通槽，螺杆螺纹连接在通槽内。

根据所述的口腔支撑架，其特征在于，所述上支撑板和下支撑板的形状均为“V”型。

根据所述的口腔支撑架，其特征在于，组成所述上支撑板和下支撑板两部分之间的夹角为钝角。

根据所述的口腔支撑架，其特征在于，组成所述上支撑板和下支撑板两部分之间的夹角为145°～160°。

根据所述的口腔支撑架，其特征在于，所述上支撑板上面固定连接有上防脱板，所述下支撑板下面固定连接有下防脱板，上防脱板与下防脱板上下对称设置，上防脱板和下防脱板分别位于上支撑板和下支撑板的中间偏后位置。

根据所述的口腔支撑架，其特征在于，所述上防脱板和下防脱板为与口腔相适应的弧形。

根据所述的口腔支撑架，其特征在于，所述螺套相对旋转且上下活动设置在所述穿孔内，所述上支撑板上方的螺套外螺纹连接有上定位螺母，所述下支撑板下方的螺套外螺纹连接有下定位螺母。

根据所述的口腔支撑架，其特征在于，所述上支撑板上方的所述螺套外螺纹连接两个所述上定位螺母，所述下支撑板下方的螺套外螺纹连接两个所述下定位螺母。

本发明在上支撑板和下支撑板之间设置了螺纹相连的螺杆和螺套，通过螺杆和螺套可以调节上支撑板和下支撑板之间的距离。病人可将上下牙齿分别咬在上支撑板和下支撑板上，借助本发明能够将病人的口腔撑开，且能保持一定的张口大小。病人的口腔被被动张开，且有上支撑板和下支撑板支撑，相比主动张口，病人脸部的肌肉不容易疲劳，能够长时间的保持张口状态，有利于医务人员的治疗和护理操作，提高工作效率，且操作简单、使用方便。

附图说明

图1为本发明的结构示意图；

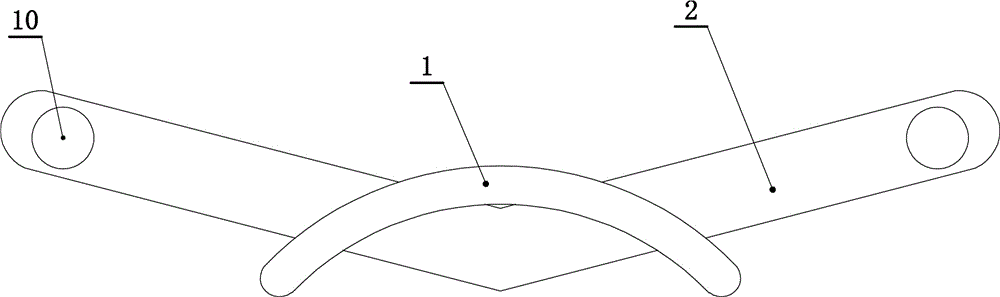

图2为图1中上支撑板和上防脱板的俯视结构示意图。

附图中：

1、上防脱板；2、上支撑板；3、下定位螺母；4、上定位螺母；5、通槽；6、螺套；7、螺杆；8、下支撑板；9、下防脱板；10、穿孔。

具体实施方式

以下结合附图对本发明的原理和特征进行描述，所举实例只用于解释本发明，并非用于限定本发明的范围。

如图1和图2所示，一种口腔支撑架，包括上下对应设置的上支撑板2和下支撑板8，下支撑板8上面左右对称分别固定连接有螺杆7，上支撑板2上左右对称分别开设有与螺杆7相对应的穿孔10，穿孔10内相对旋转连接有螺套6，螺套6中间开设有上下通透的通槽5，螺杆7螺纹连接在通槽5内。通槽5的设置能够延长螺杆7的长度，而同时可以缩短螺套6的长度，增大上支撑板2和下支撑板8之间的可调节范围。

在本实施例中，所述上支撑板2和下支撑板8的形状均为“V”型。组成所述上支撑板2和下支撑板8两部分之间的夹角为钝角，最好在145°～160°之间。

在本实施例中，所述上支撑板2上面固定连接有上防脱板1，所述下支撑板8下面固定连接有下防脱板9，上防脱板1与下防脱板9上下对称设置，上防脱板1和下防脱板9分别位于上支撑板2和下支撑板8的中间偏后位置。上防脱板1和下防脱板9为与口腔相适应的弧形。

在本实施例中，所述螺套6相对旋转且上下活动设置在所述穿孔10内，所述上支撑板2上方的螺套6外螺纹连接有上定位螺母4，且上定位螺母4的数量为两个，所述下支撑板8下方的螺套6外螺纹连接有下定位螺母3，下定位螺母3的数量也为两个。
