一种电子按摩器的制作方法

本发明涉及按摩器技术领域，尤其是一种电子按摩器。

背景技术：

按摩是中医治病的传统手法，能强身祛疾、延缓衰老，其中对腹部按摩更能保健养生。中医认为，腹部为“五脏六腑之宫城，阴阳气血之发源”，脾胃为人体后天之本，胃所受纳的“水谷精微”能维持人体正常的生理功能，脾胃又是人体气机升降的枢纽，只有升清降浊，方能气化正常。腹部按摩可通和上下，分理阴阳，去旧生新，充时五脏，驱外感之诸邪，清内生之百症。“脾胃之气伤，元气不能充，诸病所由生”，腹部按摩正是通过补脾胃调气机，而取得对脏腑疾病的治疗，进而达到康复人体的作用。腹部与五脏六腑、十二经脉和奇经八脉均有密切的联系，这种联系是按摩脏腑乃至治疗全身疾病的理论基础。

现代医学认为，揉腹可增加腹肌和肠平滑肌的血流量，增加胃肠内壁肌肉的张力及淋巴系统功能，使胃肠等脏器的分泌功能活跃，从而加强对食物的消化、吸收和排泄，明显地改善大小肠的蠕动功能，防止和消除便秘，对老年人尤其必要。

经常巧妙地按摩腹部，还可以使胃肠道黏膜产生足量的“前列腺素”，能有效地防止胃酸分泌过多，并能预防消化性溃疡的发生。揉腹还可以促进脂肪的吸收和运走，防止人体大腹便便，收到满意的减肥效果。

经常按摩腹部，还有利于人体保持精神愉悦。睡觉前按摩腹部，有助于入睡，防止失眠。对于患有动脉硬化、高血压、脑血管疾病的患者，按摩腹部能平息肝火，心平气和，血脉流通，可起到辅助治疗的良好作用。

特别是，刚出生的宝宝经常容易出现腹部胀气或是消化不良等现象，有时甚至会出现生理性腹泻。对家长而言是个难题，一来不敢给宝宝乱吃药，怕伤害宝宝还比较嫩的胃，二来苦于没有安全有效的方式解决上诉难题，因此设计制备一种安全有效、可以根据个体差异准确定位有效穴位的腹部按摩器，通过腹部按摩来解决小儿消化不良的问题，有效解决现代育儿难题。

技术实现要素：

针对上述存在的问题，本发明的目的是提供一种电子按摩器。

本发明的技术方案是：一种电子按摩器，包括连接处1、腰带2、按摩板3、调节钮4、控制面板5、按摩器前端6、调节滑道8、连接杆9、纵向位移调节器10、按摩振动器11和中心轴12，所述按摩板3的两端连接腰带2，在所述腰带2远离按摩板3的一端设有连接处1，在所述腰带2上安装有控制面板5，在所述按摩板3的外侧设有若干个调节钮4，所述按摩板3的内侧设有若干个按摩器前端6，所述调节钮4通过连接杆9与纵向位移调节器10，所述连接杆9贯穿调节滑道8，每个所述连接杆9内还设有分控制中心，所述调节滑道8的一侧是调节钮4，所述调节滑道8的另一侧是纵向位移调节器10、按摩振动器11和按摩器前端6，所述按摩振动器11分别连接纵向位移调节器10和按摩器前端6，所述调节滑道8的一端与中心轴12活动连接，所述调节滑道8以中心轴12为圆心转动。

进一步的，所述腰带2采用弹性材质。

进一步的，所述控制面板5上设有定时器按钮、纵向位移调节按钮和强度调节按钮，所述强度调节按钮分为低速档、中速档和高速档。

进一步的，所述按摩板3还设有电源、总控制中心和电机驱动器，所述电源分别与总控制中心和电机驱动器电连接，所述总控制中心分别与定时器按钮、纵向位移调节按钮和强度调节按钮电连接，所述定时器按钮、纵向位移调节按钮和强度调节按钮与所述分控制中心电连接，所述分控制中心分别与按摩振动器11和纵向位移调节器10电连接，所述电机驱动器与按摩振动器11电连接。

进一步的，所述总控制中心和分控制中心采用GLM-SCX-100的控制器。

进一步的，所述中心轴12可替换为肚脐对准装置7。

与现有技术相比，本发明的有益效果是：

(1)本发明功能齐全，使用方便，操作简单，省时省力，安全实用，高效快捷，科学有效。

(2)穴位之间的距离是因人而异的，本发明可根据每个人的不同情况进行穴位调整，更好的对腹部穴位准确的进行按摩。

(3)中心轴调节方式，方便医护人员根据自己的专业判断，精准调节穴位(将不限于腹部区域)，代替人工按摩方式，通过电子按摩方式实现人工替换，有效节省人力。而肚脐对准装置可替换中心轴调节方式，实现非医护人员的方便快捷地实施腹部按摩。

附图说明

图1为本发明的外侧结构示意图。

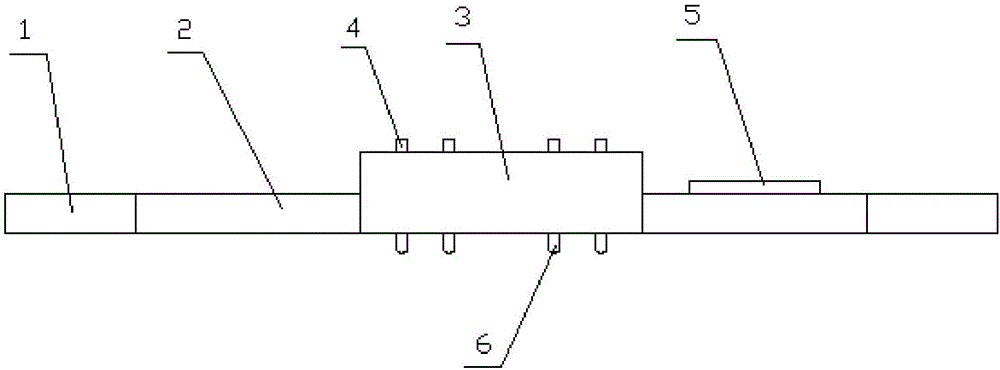

图2为本发明的侧视图。

图3为本发明的内侧结构示意图。

图4为本发明的穴位调节示意图。

图5为本发明的按摩器结构示意图。

图6为本发明的控制系统图。

图7为医用电子按摩器内侧结构示意图。

图8为医用电子按摩器的穴位调节示意图。

图中：1-连接处，2-腰带，3-按摩板，4-调节钮，5-控制面板，6-按摩器前端，7-肚脐对准装置，8-调节滑道，9-连接杆，10-纵向位移调节器，11-按摩振动器，12-中心轴。

具体实施方式

下面结合附图和实施例对本发明作进一步的说明。

实施例1：适于非专业人士使用的电子按摩器

如图所示，一种电子按摩器，包括连接处1、腰带2、按摩板3、调节钮4、控制面板5、按摩器前端6、肚脐对准装置7、调节滑道8、连接杆9、纵向位移调节器10、按摩振动器11，按摩板3的两端连接腰带2，在腰带2远离按摩板3的一端设有连接处1，在腰带2上安装有控制面板5，在按摩板3的外侧设有若干个调节钮4，按摩板3的内侧设有若干个按摩器前端6和肚脐对准装置7，调节钮4通过连接杆9与纵向位移调节器10，连接杆9贯穿调节滑道8，每个连接杆9内还设有分控制中心，调节滑道8的一侧是调节钮4，调节滑道8的另一侧是纵向位移调节器10、按摩振动器11和按摩器前端6，按摩振动器11分别连接纵向位移调节器10和按摩器前端6，调节滑道8的一端与肚脐对准装置7活动连接，调节滑道8以肚脐对准装置7为圆心转动。

腰带2采用弹性材质。

控制面板5上设有定时器按钮、纵向位移调节按钮和强度调节按钮，强度调节按钮分为低速档、中速档和高速档。

按摩板3还设有电源、总控制中心和电机驱动器，电源分别与总控制中心和电机驱动器电连接，总控制中心分别与定时器按钮、纵向位移调节按钮和强度调节按钮电连接，定时器按钮、纵向位移调节按钮和强度调节按钮与分控制中心电连接，分控制中心分别与按摩振动器11和纵向位移调节器10电连接，电机驱动器与按摩振动器11电连接。

总控制中心和分控制中心采用GLM-SCX-100的控制器。

在做穴位按摩的时候，由于每个人指节的长短不一样，穴位的位置也会略有不同，根据每个人的情况进行按摩器位置的调整，将肚脐对准装置7对准使用者的肚脐部位，将腰带2环绕在腰上，连接处1粘连在一起进行固定，调节钮4带动调节滑道8以肚脐对准装置7为圆心旋转，然后调节钮4在调节滑道上进行移动，调节钮4的位置可以根据个人情况随意调节位置，更加个体化，通过控制面板5上的纵向位移调节按钮对纵向位移调节器10进行调整，通过纵向位移调节器10能使按摩器前端6更加贴合人体皮肤进行电子按摩。此款电子按摩器比较适合非专业人士使用。

实施例2：医用电子按摩器

一种电子按摩器，包括连接处1、腰带2、按摩板3、调节钮4、控制面板5、按摩器前端6、调节滑道8、连接杆9、纵向位移调节器10、按摩振动器11和中心轴12，按摩板3的两端连接腰带2，在腰带2远离按摩板3的一端设有连接处1，在腰带2上安装有控制面板5，在按摩板3的外侧设有若干个调节钮4，按摩板3的内侧设有若干个按摩器前端6，调节钮4通过连接杆9与纵向位移调节器10，连接杆9贯穿调节滑道8，每个连接杆9内还设有分控制中心，调节滑道8的一侧是调节钮4，调节滑道8的另一侧是纵向位移调节器10、按摩振动器11和按摩器前端6，按摩振动器11分别连接纵向位移调节器10和按摩器前端6，调节滑道8的一端与中心轴12活动连接，调节滑道8以中心轴12为圆心转动。

腰带2采用弹性材质。

控制面板5上设有定时器按钮、纵向位移调节按钮和强度调节按钮，强度调节按钮分为低速档、中速档和高速档。

按摩板3还设有电源、总控制中心和电机驱动器，电源分别与总控制中心和电机驱动器电连接，总控制中心分别与定时器按钮、纵向位移调节按钮和强度调节按钮电连接，定时器按钮、纵向位移调节按钮和强度调节按钮与分控制中心电连接，分控制中心分别与按摩振动器11和纵向位移调节器10电连接，电机驱动器与按摩振动器11电连接。

总控制中心和分控制中心采用GLM-SCX-100的控制器。

在做穴位按摩的时候，由于每个人指节的长短不一样，穴位的位置也会略有不同，根据每个人的情况有专业医生进行按摩器位置的调整，将腰带2环绕在需要穴位理疗的患者腰上，连接处1粘连在一起进行固定，调节钮4带动调节滑道8以中心轴12为圆心旋转，然后调节钮4在调节滑道上进行移动，调节钮4的位置可以患者情况进行调整，通过控制面板5上的纵向位移调节按钮对纵向位移调节器10进行调整，通过纵向位移调节器10能使按摩器前端6更加贴合人体皮肤进行电子按摩。医生只需根据患者的情况进行穴位调整，然后患者在电子按摩器的作用下进行穴位按摩，进一步减轻了医生的工作强度，提高了医生的工作效率。

以上述依据本发明的理想实施例为启示，通过上述的说明内容，相关工作人员完全可以在不偏离本项发明技术思想的范围内，进行多样的变更以及修改。本项发明的技术性范围并不局限于说明书上的内容，必须要根据权利要求范围来确定其技术性范围。
