护理床垫及床的制作方法

本发明涉及护理用品领域，具体而言，涉及一种护理床垫及床。

背景技术：

护理床垫主要用于长期卧床的病人，对于大小便失禁者、产妇及尿床小孩是理想的卫生用品，但目前，护理床垫一般为一次性的用品，使用成本较高，护理功能单一，若长期给因病卧床的病人使用，容易使病人出现褥疮，给病人的健康带来不利的影响。

技术实现要素：

本发明的目的在于提供一种护理床垫，以改变现有护理床垫功能单一，使用成本高的缺点。

本发明的另一种目的在于提供一种床，该床包括护理床垫。

本发明的实施例是这样实现的：

一种护理床垫，包括气垫和基垫，所述气垫与所述基垫连接，所述护理床垫设置有第一通孔，所述第一通孔贯穿所述气垫和所述基垫。

本发明可选的实施例中，所述气垫包括第一气垫、第二气垫和第三气垫，所述第一气垫、所述第二气垫和所述第三气垫均设置有充气接口，所述第三气垫位于所述第一气垫和所述第二气垫之间，所述第一通孔设置于所述第三气垫。

本发明可选的实施例中，所述第一气垫、所述第二气垫和所述第三气垫沿所述气垫的长度方向分布或所述第一气垫、所述第二气垫和所述第三气垫沿所述气垫的宽度方向分布。

本发明可选的实施例中，所述第一气垫和/或所述第二气垫的远离所述第三气垫的一侧设置有褶皱，所述褶皱沿水平方向分布。

本发明可选的实施例中，所述基垫的远离所述气垫的一侧设置有套筒，所述第一通孔的外沿位于所述套筒内，所述套筒的周向可拆卸地设置有塑料袋。

本发明可选的实施例中，所述护理床垫包括橡皮筋和至少一个打结机构；

每个打结机构包括两个设置在所述套筒的相对两侧的打结组件，所述打结组件包括第一连接板、第二连接板、手柄、连接杆、弹簧、横杆和至少两根第一杆；

所述第一连接板和所述第二连接板分别固定设置于所述基垫的远离所述气垫的一侧，所述手柄通过所述弹簧与所述第一连接板连接，所述连接杆与所述第二连接板铰接，所述连接杆的一端与所述手柄连接，每根所述第一杆的远离所述横杆的一端固定设置有弯钩，所述弯钩的端部沿所述第一通孔的轴线方向设置，每个打结机构的多个所述弯钩分布于所述塑料袋的四周；

所述橡皮筋嵌设于所述弯钩，所述塑料袋位于所述橡皮筋内；

所述打结机构具有所述弹簧使所述手柄保持初始位置且所述弯钩拉紧所述橡皮筋的第一状态，以及移动所述手柄且使所述橡皮筋能够从所述弯钩上脱离的第二状态。

本发明可选的实施例中，所述基垫的远离所述气垫的一侧还设置有喷头和风机，所述套筒的侧壁设置有第二通孔和第三通孔，所述第二通孔和所述第三通孔均相对所述第一通孔倾斜，由所述气垫指向所述基垫方向，所述第二通孔和所述第三通孔之间的距离逐渐增大，所述第一通孔分别与所述第二通孔和所述第三通孔连通，所述喷头与所述第二通孔对应，所述风机与所述喷头对应。

本发明可选的实施例中，所述基垫内可滑动地设置有拉板，所述拉板用于封闭或者打开所述第一通孔。

本发明可选的实施例中，所述护理床垫还包括遮挡件，所述遮挡件转动设置于所述气垫的所述第一通孔处，所述遮挡件具有打开所述第一通孔的第一状态和封闭所述第一通孔的第二状态。

本发明实施例还提供一种床，包括上述的护理床垫。

本发明实施例的有益效果是：该护理床垫结构合理，其中，护理床垫包括气垫和基垫，而气垫主要由第一气垫、第二气垫和第三连接而成，通过对第一气垫或者第二气垫进行充气，则可使气垫的其中一侧抬高，以便帮助病人翻身或调整体位，另外，该护理床垫还能够方便、卫生地处理病人的排泄物，并对病人部分部位进行清洗和风干，使病人始终处于一个良好的环境中，有利于病人的健康。

附图说明

为了更清楚地说明本发明实施例的技术方案，下面将对实施例中所需要使用的附图作简单地介绍，应当理解，以下附图仅示出了本发明的某些实施例，因此不应被看作是对范围的限定，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他相关的附图。

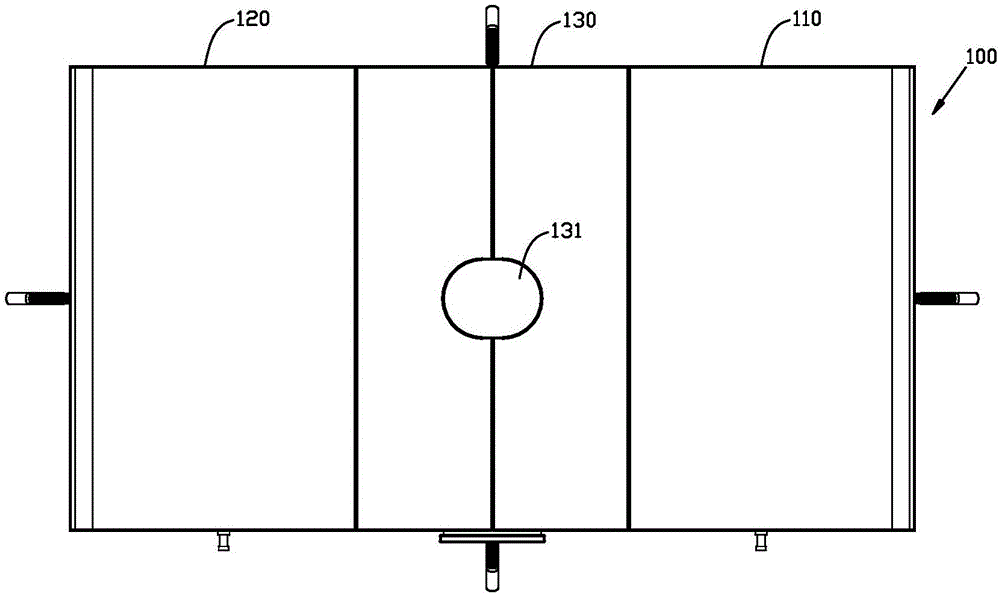

图1为本发明实施例提供的护理床垫的结构示意图；

图2为图1的第一种视角的结构示意图，其中，拉板已收纳至基垫内；

图3为图1的第二种视角的结构示意图；

图4为图1的第三种视角的结构示意图；

图5为图1的第四种视角的结构示意图；

图6为图3中打结组件的结构示意图；

图7为本发明实施例提供的护理床垫安装有遮挡件的结构示意图；

图8为图7的另一种视角的结构示意图。

图标：100-气垫；110-第一气垫；120-第二气垫；121-褶皱；122-充气接口；130-第三气垫；131-第一通孔；132-遮挡件；200-基垫；210-拉板；220-套筒；221-第二通孔；222-第三通孔；230-风机；240-喷头；241-连接组件；250-塑料袋；260-打结组件；261-第一连接板；262-第二连接板；263-手柄；264-连接杆；265-弹簧；266-横杆；267-第一杆；268-弯钩；269-橡皮筋。

具体实施方式

为使本发明实施例的目的、技术方案和优点更加清楚，下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例是本发明一部分实施例，而不是全部的实施例。通常在此处附图中描述和示出的本发明实施例的组件可以以各种不同的配置来布置和设计。

因此，以下对在附图中提供的本发明的实施例的详细描述并非旨在限制要求保护的本发明的范围，而是仅仅表示本发明的选定实施例。基于本发明中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

应注意到：相似的标号和字母在下面的附图中表示类似项，因此，一旦某一项在一个附图中被定义，则在随后的附图中不需要对其进行进一步定义和解释。

在本发明的描述中，需要说明的是，术语“上”、“下”、“竖直”、“水平”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，或者是该发明产品使用时惯常摆放的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。此外，术语“第一”、“第二”、“第三”等仅用于区分描述，而不能理解为指示或暗示相对重要性。

此外，术语“水平”、“竖直”等术语并不表示要求部件绝对水平或悬垂，而是可以稍微倾斜。如“水平”仅仅是指其方向相对“竖直”而言更加水平，并不是表示该结构一定要完全水平，而是可以稍微倾斜。

在本发明的描述中，还需要说明的是，除非另有明确的规定和限定，术语“设置”、“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本发明中的具体含义。

实施例1

本发明实施例提供的护理床垫，参阅图1所示，该护理床垫包括气垫100和基垫200，其中，气垫100分为第一气垫110、第二气垫120和第三气垫130，基垫200设置有打结机构。

参阅图2，具体地，第一气垫110、第二气垫120和第三气垫130均设置有充气接口122，第一气垫110、第二气垫120和第三气垫130相对独立，即当对第一气垫110、第二气垫120和第三气垫130中的其中一个充气时，并不会影响另外两个，其中，第三气垫130位于第一气垫110和第二气垫120之间，第三气垫130的一侧与第一气垫110连接，第三气垫130的另一端与第二气垫120连接，第一气垫110、第二气垫120和第三气垫130之间可以通过缝制或者粘贴等方式进行连接。

参阅图2，第一气垫110、第二气垫120和第三气垫130可以沿气垫100的长度方向分布，此种情况下，可对病人的侧身进行翻身；同时，第一气垫110、第二气垫120和第三气垫130也可以沿气垫100的宽度方向分布，此种情况下，可对病人的头部或者脚部进行抬高；当病人趟在该气垫100上时，通过对第一气垫110或者第二气垫120进行充气，则能够使第一气垫110或者第二气垫120充气鼓起，以帮助活动不能自理的病人进行不定时的调整体位；为了使第一气垫110或者第二气垫120充气后的高度更高，本实施例中，该气垫100还设置有褶皱121，褶皱121的可以设置于第一气垫110、或者第二气垫120、或者第一气垫110和第二气垫120上，而这褶皱121的具体位置位于第一气垫110和/或第二气垫120的远离第三气垫130的一侧，褶皱121的沿水平方向分布，这样，当对第一气垫110或第二气垫120充气时，第一气垫110或第二气垫120充气后形成的高度更高，更加有利于帮助病人翻身。

第三气垫130可以为一个整体，同时，第三气垫130也可以由两个独立子气垫100形成，第三气垫130同样设置有充气接口122。

参阅图2，基垫200与气垫100的形状相仿，均呈长方体状，基垫200可采用质地较硬的材料，该护理床垫还设置有第一通孔131，而第一通孔131贯穿气垫100和基垫200，具体地，第一通孔131设置于第三气垫130处，第一通孔131主要用于处理病人的排泄物，因此，第一通孔131的形状最好与人体的臀部形状相仿，第一通孔131设置在护理床垫中部靠后的位置，以适应人体的比例。

参阅图3，本实施例中，为了卫生地处理病人的排泄物，该护理床垫还设置有塑料袋250，为了减少护理人员的工作量，同时保证整个护理床垫周边的环境卫生，使病人始终处于一个舒适、干净的环境，当病人每排泄一次以后，该塑料袋250最好能够打结，使最终使用多次的塑料袋250形成类似于糖葫芦串的形状，因此，由此该护理床垫设置有打结机构，通过使用打结机构，使塑料袋250能够沿第一通孔131的延伸方向进行打结系紧，打结机构可将塑料袋250分隔为上下多个部分。

参阅图4，由于塑料袋250需要每天进行更换，因此，塑料袋250最好不直接与基垫200接触，本实施例中，该基垫200的远离气垫100的一侧设置有套筒220，套筒220为圆柱状，其中部沿其轴向贯通，套筒220即设置在第一通孔131外沿处，而塑料袋250则可拆卸地设置在套筒220的周向，具体可将塑料袋250悬挂在套筒220的周向，或者夹紧固定在套筒220的周向，例如，套筒220可采用铁质材料，而通过磁铁将塑料袋250夹紧在套筒220上，这样，塑料袋250与第一通孔131相对。

参阅图5，本实施例中，该护理床垫包括橡皮筋269和至少一个打结机构，每个打结机构包括两个设置在套筒220的相对两侧的打结组件260，打结组件260包括第一连接板261、第二连接板262、手柄263、连接杆264、弹簧265、横杆266和至少两根第一杆267；第一连接板261和第二连接板262分别固定设置于基垫200的远离气垫100的一侧，手柄263通过弹簧265与第一连接板261的远离基垫200的一端连接，连接杆264与第二连接板262的远离基垫200的一端铰接，其中，连接杆264的一端与手柄263连接，连接杆264的另一端与横杆266固定连接，而横杆266上固定连接有至少两根第一杆267，本实施例中，第一杆267的数量优选为两根，每根第一杆267的远离横杆266的一端设置有弯钩268，弯钩268的端部沿第一通孔131的轴线方向设置，即弯钩268的端部可以朝向基垫200，也能够远离基垫200，多个弯钩268分布在塑料袋250的四周，由于第一杆267的数量为两个，因此，两个打结组件260上的弯钩268的数量则为四个，而橡皮筋269设置在多个弯钩268上，其中，塑料袋250位于张紧状态的橡皮筋269之内。

参阅图6，本实施例中，即依靠橡皮筋269对塑料袋250进行打结，该打结机构具有弹簧265使手柄263保持初始位置且弯钩268拉紧橡皮筋269的第一状态，以及移动手柄263且使橡皮筋269能够从弯钩268上脱离的第二状态，此时，连接杆264相对第二连接板262转动，横杆266、第一杆267以及弯钩268均朝远离基垫200的一侧移动，短时间内同时将两个打结组件260的手柄263向基垫200移动，此时的四个弯钩268均朝远离基垫200的一侧移动，由于弯钩268的端部方向处于竖直状态，因此，弯钩268上的橡皮筋269将与弯钩268脱离，橡皮筋269在未受到弯钩268的约束力时，将自动产生形变复位，从而收缩、系紧在塑料袋250上，由此，该橡皮筋269将塑料袋250打结，而松开两侧的手柄263后，在两侧弹簧265 的作用力下，弯钩268将回到初始位置，即处于前述的第一状态。

另外，打结组件260中的弹簧265也能直接与基垫200相连，而多个打结机构可以按照十字型结构设置于基垫200，每个打结机构位于不同的水平面，并呈上、下地分布。

参阅图3和图5，对于活动不能自理的病人还需要经常对其进行清洗，因此，该护理床垫还包括喷头240和风机230，风机230和喷头240均通过连接组件241与基垫200连接，喷头240与外部的进水管连接，其中，喷头240和风机230设置于基垫200的远离气垫100的一侧，而该套筒220的侧壁设置有第二通孔221和第三通孔222，第二通孔221和第三通孔222均相对第一通孔131倾斜，由气垫100指向基垫200方向，第二通孔221和第三通孔222之间的距离逐渐增大，第一通孔131分别与第二通孔221和第三通孔222连通，喷头240与第二通孔221对应，风机230与喷头240对应，这样，当需要对病人清洗时，可使喷头240对准病人臀部进行清洗，待清洗赶紧以后，再由风机230进行吹干。

参阅图7和图8，本实施例中，基垫200内可滑动地设置有拉板210，该拉板210用于封闭或者打开第一通孔131，该护理床垫还包括遮挡件132，遮挡件132转动设置于气垫100的第一通孔131处，遮挡件132具有打开第一通孔131的第一状态和封闭第二通孔221的第二状态，其中，遮挡件132可以为小气垫，其作用在于，该小气垫可以将位于气垫100内第一通孔131的部分进行填充，此时，需用拉板210将第一通孔131封闭，而遮挡件132则与拉板210相接触，使病人的臀部不悬空，并处于舒适状态，当需要对病人护理时，打开拉板210，使第一通孔131与塑料袋250相通。

综上，该护理床垫能够充气，根据第一气垫110、第二气垫120以及第三气垫130的具体设置方向，可以帮助别人向护理床垫的侧边翻身，还能够对病人的头部或者脚部进行抬高，以调整病人的体位，同时，该护理床垫还能够对病人的排泄物进行处理，通过橡皮筋269对塑料袋250打结，保证排泄物处于塑料袋250的封闭环境中，不会对周边环境造成影响，另外，该护理床垫还能够对病人的局部部位进行清洗和风干，以保持病人的身体清洁。

实施例2

本发明实施例还提供一种床，该床包括上述的护理床垫。

由于上述的护理床垫具有帮助病人调整体位、方便处理排泄物等优点，因此，具有该护理床垫的床也同时拥有上述的优点。

以上所述仅为本发明的优选实施例而已，并不用于限制本发明，对于本领域的技术人员来说，本发明可以有各种更改和变化。凡在本发明的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。
