一种护理床的制作方法

本发明涉及医疗器械技术领域，具体为一种护理床。

背景技术：

医疗器械是指直接或者间接用于人体的仪器、设备、器具、体外诊断试剂及校准物、材料以及其他类似或者相关的物品，包括所需要的计算机软件，目的是疾病的诊断、预防、监护、治疗或者缓解；损伤的诊断、监护、治疗、缓解或者功能补偿；生理结构或者生理过程的检验、替代、调节或者支持；生命的支持或者维持；通过对来自人体的样本进行检查，为医疗或者诊断目的提供信息。

护理床属于医疗器械的一种，现有医院里的护理床结构简单，神经内科的高血压病人患者大多数是不能动的，由于四肢都不能动，因此需要家属配合在旁边进行照顾，患者的大小便都在床上进行，这给患者带来了极大的不便。

技术实现要素：

本发明的目的在于提供一种护理床，具备便于患者排便的优点，解决了患者在护理床上排便困难的问题。

为实现上述目的，本发明提供如下技术方案：一种护理床，包括床体，所述床体底部的两侧均固定连接有支撑腿，所述支撑腿的底部通过支架固定连接有滚轮，所述床体正表面的左侧固定连接有控制器，所述床体正表面的两侧均通过转轴活动连接有第一平板和第二平板，且第一平板位于第二平板的左侧，所述第一平板底部的中心处固定连接有连接座，所述第二平板底部的右侧固定连接有套环，所述床体底部的右侧固定连接有与套环相适配的电动卡杆，所述床体的表面且位于第一平板和第二平板之间开设有通孔，所述通孔的内部设置有垫板，所述垫板的两侧均通过转轴与通孔的内壁活动连接，所述垫板的底部固定连接有第一支撑架，所述床体的底部且位于第一平板和第二平板之间固定连接有第二支撑架，所述第二支撑架的内腔设置有支撑块，所述支撑块的一端延伸至第一支撑架的内腔，所述支撑腿的表面固定连接有支撑板，所述支撑板顶部的左侧固定连接有液压顶杆，所述液压顶杆的顶部贯穿床体并延伸至床体的顶部，所述液压顶杆的顶部通过转轴与连接座活动连接，所述支撑板的顶部且位于通孔的下方设置有容纳盒，所述容纳盒的底部与支撑板的顶部接触，所述控制器分别与液压顶杆和电动卡杆电性连接。

优选的，所述床体的左侧固定连接有竖杆，所述竖杆左侧的顶部固定连接有挂钩。

优选的，所述支撑块的正表面固定连接有第一手柄，所述支撑块的两侧均固定连接有挡块。

优选的，所述容纳盒的正表面固定连接有第二手柄，所述第二手柄的表面固定安装有防滑套。

优选的，所述支撑板的顶部且位于容纳盒的两侧均固定连接有限位板。

与现有技术相比，本发明的有益效果如下：

1、本发明通过支撑板的顶部固定连接有液压顶杆，通过控制器控制液压顶杆伸长将第一平板升高，患者可以通过通孔将粪便排泄在容纳盒内，第二平板通过转轴与床体活动连接，可以使第二平板的右侧下移，因此患者可以坐在通孔的上部，背部靠在第一平板上，双腿放在第二平板上，能够在床上轻松排便。

2、本发明支撑腿的底部通过支架固定连接有滚轮，滚轮的设置便于对护理床的移动，套环和电动卡杆的配合便于对第二平板进行固定，垫板的设置可以对通孔进行填补支撑，通过第一支撑架、第二支撑架和支撑块的配合可以对垫板进行支撑，通过竖杆和挂钩的配合方便在床边上挂取吊瓶，第一手柄的设置便于支撑块与第一支撑架的贯穿和分离，限位板的设置将容纳盒放置位置进行定位。

附图说明

图1为本发明结构示意图；

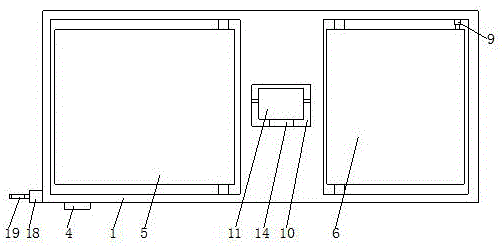

图2为本发明结构的俯视图。

图中：1床体、2支撑腿、3滚轮、4控制器、5第一平板、6第二平板、7连接座、8套环、9电动卡杆、10通孔、11垫板、12第一支撑架、13第二支撑架、14支撑块、15支撑板、16液压顶杆、17容纳盒、18竖杆、19挂钩、20第一手柄、21挡块、22第二手柄、23防滑套、24限位板。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1-2，一种护理床，包括床体1，床体1底部的两侧均固定连接有支撑腿2，支撑腿2的底部通过支架固定连接有滚轮3，滚轮3的设置便于对护理床的移动，床体1的左侧固定连接有竖杆18，竖杆18左侧的顶部固定连接有挂钩19，通过竖杆18和挂钩19的配合方便在床边上挂取吊瓶，床体1正表面的左侧固定连接有控制器4，床体1正表面的两侧均通过转轴活动连接有第一平板5和第二平板6，且第一平板5位于第二平板6的左侧，第一平板5底部的中心处固定连接有连接座7，第二平板6底部的右侧固定连接有套环8，床体1底部的右侧固定连接有与套环8相适配的电动卡杆9，套环8和电动卡杆9的配合便于对第二平板6进行固定，床体1的表面且位于第一平板5和第二平板6之间开设有通孔10，通孔10的内部设置有垫板11，垫板11的两侧均通过转轴与通孔10的内壁活动连接，垫板11的底部固定连接有第一支撑架12，床体1的底部且位于第一平板5和第二平板6之间固定连接有第二支撑架13，第二支撑架13的内腔设置有支撑块14，支撑块14的一端延伸至第一支撑架12的内腔，垫板11的设置可以对通孔10进行填补支撑，支撑块14的正表面固定连接有第一手柄20，第一手柄20的设置便于支撑块14与第一支撑架12的贯穿和分离，支撑块14的两侧均固定连接有挡块21，通过第一支撑架12、第二支撑架13和支撑块14的配合可以对垫板11进行支撑，支撑腿2的表面固定连接有支撑板15，支撑板15顶部的左侧固定连接有液压顶杆16，液压顶杆16的顶部贯穿床体1并延伸至床体1的顶部，液压顶杆16的顶部通过转轴与连接座7活动连接，支撑板15的顶部且位于通孔10的下方设置有容纳盒17，容纳盒17的底部与支撑板15的顶部接触，容纳盒17的正表面固定连接有第二手柄22，第二手柄22的表面固定安装有防滑套23，支撑板15的顶部且位于容纳盒17的两侧均固定连接有限位板24，限位板24的设置将容纳盒17放置位置进行定位，控制器4分别与液压顶杆16和电动卡杆9电性连接，通过支撑板15的顶部固定连接有液压顶杆16，通过控制器4控制液压顶杆16伸长将第一平板5升高，患者可以通过通孔10将粪便排泄在容纳盒17内，第二平板6通过转轴与床体1活动连接，可以使第二平板6的右侧下移，因此患者可以坐在通孔10的上部，背部靠在第一平板5上，双腿放在第二平板6上，能够在床上轻松排便。

当病人需要进行排便时，通过控制器4控制液压顶杆16升高，液压顶杆16推动连接座7升高，连接座7推动第一平板5升高，患者的背部靠在第一平板5上，通过控制器4控制电动卡杆9收缩远离套环8，解除第二平板6的固定，使第二平板6的右侧自然下垂，患者的腿放在第二平板6上，患者通过通孔10将粪便排泄在容纳盒17的内腔。

综上所述：该护理床，通过支撑板15和液压顶杆16配合、连接座7与第一平板5配合、电动卡杆9与套环8配合、最后通过通孔10与容纳盒17配合，解决了患者在护理床上排便困难的问题。

尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
