一种治疗脚腿外伤的放腿架的制作方法

本发明属于医疗器戒制造技术领域，具体涉及到一种治疗脚腿外伤的放腿架。

背景技术：

医生在给病人治疗脚腿外伤时，常建议病人躺在病床上或者让其站立。躺在病床上治疗时，清洗和消毒伤口的一些液体难免不流在病床或病人的衣物上，造成去除不便；如让病人站立治疗时，又会增加病人的痛疼感且不利于医生的操作。

技术实现要素：

本发明的目的在于提供一种结构简单、可调节高度的治疗脚腿外伤的放腿架。它可解决背景技术中让病人躺下治疗和站立治疗所带来的各种不便，由于高度可调，故可适用各类人群。

为达到上述目的，本发明的技术方案为，它包括十字形底座、方形固定套、伸缩杆、放置环和固定销，所述的方形固定套通过四只拉杆设置在十字形底座的上方，方形固定套上设有固定销孔，方形固定套内设有伸缩杆，所述的伸缩杆上等距设有若干个调节孔，所述的固定销穿设在固定销孔和调节孔内；所述的伸缩杆的上端通过连接杆设有一对放置环，所述的放置环内设有海绵垫。

在上述技术方案中，所述的固定销孔与调节孔的孔径相等，比固定销的直径大1～3mm。

采用上述技术方案后，伤者可将双腿或单腿放置在放置环内，可减轻病人因站立治疗时所产生的痛疼；放置环的高度可上下调节，适用不同身高的人群；放置环下可放置垃圾桶，避免清洗和消毒产生的污物沾到衣服上或流在地面上。

附图说明

图1是本发明一种治疗脚腿外伤的放腿架的结构示意图。

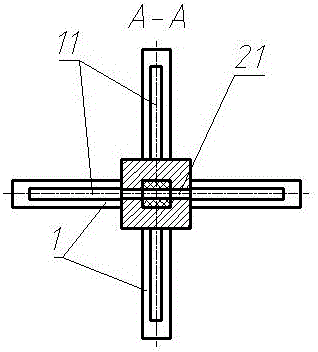

图2是图1中A-A剖视图。

附图中各标号分别是：1、十字形底座，11、拉杆，2、方形固定套，21、固定销孔， 3、伸缩杆，31、调节孔，4、放置环，41、海绵垫，5、固定销，51、固定销孔，6、连接杆。

具体实施方式

下面结合附图对本发明一种治疗脚腿外伤的放腿架作进一步说明：

由图1和图2可见，本发明它包括十字形底座1、方形固定套2、伸缩杆3、放置环4和固定销5，所述的方形固定套2通过四只拉杆11设置在十字形底座1的上方，方形固定套2上设有固定销孔21，方形固定套2内设有伸缩杆3，所述的伸缩杆3上等距设有若干个调节孔31，所述的固定销5穿设在固定销孔21和调节孔31内；所述的伸缩杆3的上端通过连接杆6设有一对放置环4，所述的放置环4内设有海绵垫41。

本发明的使用方法为，首先根据使用者的身高，调整好放置环4的离地高度；治疗时将受伤的那只腿放在放置环4内，也可将双腿摆放在一对放置环4内，即可对腿脚处的伤口部位进行治疗。

在本实施例中，为了提高病人将腿部摆放在放置环4内的舒适度，所述的放置环4内设有海绵垫41。

在本实施例中，为了便于调整放置环4的离地高度，所述的固定销孔21与调节孔31的孔径相等，比固定销5的直径大1～3mm。

在本实施例中，为了提高移动的便捷性和减轻整体的重量，所述的伸缩杆3、连接杆6和放置环4采用塑料制成。

本发明结构简单、使用方便和适用人群广，是治疗脚腿处外伤理想的支撑器械。
