带隐形凳的拐杖的制作方法

本发明属于拐杖领域，特别是带隐形凳的拐杖。

背景技术：

现有的拐杖用于有腿脚创伤的人或残疾人撑在腋下辅助行走。凡使用拐杖辅助行走的人，大都走不了多远，总想要坐一会，休息一下，再走。但路上往往一时找不到坐的地方，即使有的路边有公用长条椅，距带拐步行的人距离又较远，带拐人体力难支，很不方便。

技术实现要素：

本发明的目的在于提供一种可随时变成布凳的拐杖，即凳子是拐杖的组成部分，解决带拐步行途中找不到凳子坐的困难。

本发明是这样实现的：带隐形凳的拐杖，包括撑块、撑条、销钉、插盒、叉架、座布、脚柱。撑条下端安装在插盒内。插盒上安装有锁定撑条的旋钮。撑条能够从插盒中取出，拉开撑条后能够变作布凳。布凳的脚架由带隐形凳的拐杖的撑条组成，布凳的上方二块横框由带隐形凳的拐杖的撑块壳组成。撑块由二个撑块壳组成。座布两端分别固定在两个撑块壳上。每个撑块壳下边连接固定二根撑条。撑块壳内安装有座布。插盒固定在叉架上，叉架下方连接固定有脚柱。每块撑块壳两头下方各连接固定一根撑条，两块撑块壳下边的撑条交叉用销钉铰连在一起。座布折叠后放在撑块壳内。撑块壳上或撑条上安装了卡扣，布凳收折后，二块撑块壳合拢，被卡扣扣在一起。

带隐形凳的拐杖，以下简称拐杖。拐杖由上、中、下三部分构成。上部是一个折收后的布凳，中部是把上部的布凳与下方的脚柱连接起来的叉架，下部即是脚柱。

为叙述方便，从布凳到拐杖，先叙述布凳。布凳上方有两根横框，即撑块壳。两根横框之间连接有座布。座布有整块式和带式二种结构。座布的两端分别连接在二根横框上。两根横框下方两头各固定一根撑条。一根横框下的二根撑条可以放进另一根横框下的二根撑条之间，并使二根横框两头平齐。每二根靠近的撑条中部交叉用销钉铰连在一起。把座布折叠后放进横框内，二根横框扣拢。横框下方安装有卡扣。卡扣把二根横框卡紧成一个整体。这时，二组撑条下端也已合拢。把二组撑条下端插进叉架上端固定的插盒中。插盒壳上安装了锁定装置的旋钮，扭紧旋钮，即把撑条下端锁定，即成一件整体拐杖。松开旋钮，把撑条从插盒中取出，扳开撑块壳即变成一个布凳。

本发明的优点在于：1、把布凳和拐杖组合在一起，布凳成为拐杖的一个组成部分。布凳的上方横框，作为拐杖的撑块。布凳的脚架作为拐杖两边的撑条，即拐杖高度的一部分。布凳的座布完全折叠放置于撑块内。整个布凳全部隐形，表面看不出来拐杖上有布凳，布凳随拐杖行走，携带非常方便。2、给带拐行走的人带来了很大方便。

附图说明

图1是带隐形凳的拐杖的整体结构图。

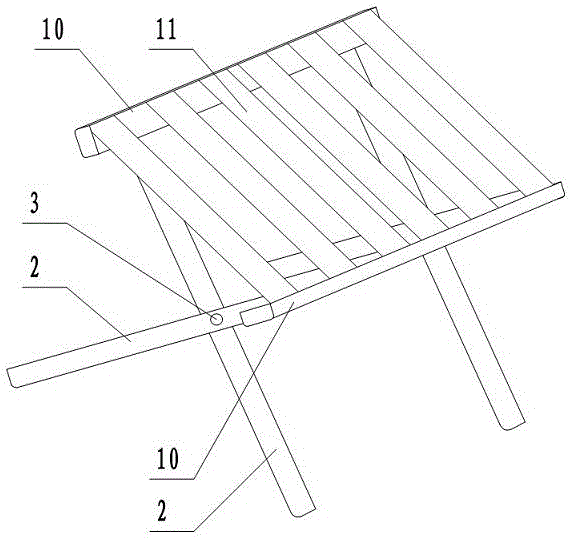

图2是撑条取下变成布凳后的结构图。

图3是撑块结构和座布折叠情况图。

附图中：撑块1、撑条2、销钉3、提把4、旋钮5、叉架6、脚柱7、卡扣8、插盒9、撑块壳10、座布11。

具体实施方式

图1中，是带隐形凳的拐杖的整体结构图。图2中，是撑条取下变成布凳后的结构图。图3中，是撑块结构和座布折叠情况图。为了叙述方便，先叙述图2、图3。

图2中，布凳上方的两根撑块壳10之间连接有座布11。每根撑块壳10下面两头各连接固定一根撑条2，一根撑块壳10下方的二根撑条2能刚好放到另一根撑块壳下方的二根撑条之间。每相邻的两根撑条2用销钉3，即铆钉铰连在一起，即成布凳。

图3中，为方便观察，取掉了撑块壳两边的端面。撑块壳10是二根框形壳体，座布11的两端分别固定在两根撑块壳内。座布有整块式和带式二种结构。图2中是带式结构，图3中是整块式结构。座布有一定厚度，可以折叠。为了折叠方便快速，在每二条折痕之间加附一层有适当硬度的塑料片，使折痕线那一层布相对软一点。这样，放松时，可自成折叠状，收进撑块壳内即可。

把图2中的两根撑块壳向内收拢。一边收一边按图3中所示把座布折叠后放进撑块壳内。撑块壳下方安装有卡扣8。相对压紧二根撑块壳，二根撑块壳即被卡扣8卡住成一条整体撑块1。撑条2下端也同时收拢。

图1中，叉架6两边上端各固定一个插盒9，插盒9上安装有旋钮5。旋钮5有螺钉扭进插盒内。提把4两端与插盒相连接。叉架6下方即是脚柱7，与叉架6下方连接成一体。卡扣8安装在撑块1下边。

把图2中的布凳收折后，将两组合拢的撑条分别插进插盒中，旋转旋钮，把撑条下端锁定在插盒中，即成一件完整的拐杖。布凳即组成拐杖上部分。布凳上方的二根撑块壳扣拢后，即作为拐杖上方的撑块。布凳的脚架即作为拐杖上方两边高度的一部分。撑条下方正对插盒内旋钮螺钉位置设置有小窝坑，使锁定牢固可靠，以免打滑。
