大跨度助力手杖的制作方法

本发明属于手杖领域，特别是大跨度助力手杖。

背景技术：

手杖是人们常用的用具。手杖上端有一个手柄，即把手。老年人或康复中的病人外出，大都手握一根手杖，以帮助行走。但持杖人在途中行走费力时，又希望继续走动锻炼，原有手杖就不方便受力和支撑身体。这样人们就只有停下，达不到预期锻炼的目的。还有一种助力器，帮助人们行走支撑身体，但往往体积较大且平时行走时不易携带，反而给人们带来不便。

现在也有一些可以收折的助行器，但收折后，又不能变作能方便使用的手杖，并且单独携带又不方便。

技术实现要素：

本发明的目的是为了解决上述问题，提供一种放置方便、携带方便、使用方便且可靠的大跨度助力手杖。

本发明是这样实现的：大跨度助力手杖，包括手柄、脚杆、销钉、撑架、支架、把手壳、把手、伸缩杆、触垫。手杖倒转来分开可组合成助力器，助力器收拢可组合成手杖。手杖的手把由二根手柄组成。每根手柄内安装有二根伸缩杆，伸缩杆端头安装有触垫。手柄内的伸缩杆伸出后变成助力器下边的横杆。每根手柄下面各连接固定一根脚杆。手杖的二根脚杆张开后变成助力器的二条脚杆。二根脚杆用销钉铰连在一起。助力器收折变成手杖后，手杖的脚杆结构简洁，脚杆周围没有向外伸出物。每根脚杆下端铰连有把手壳，把手壳内安装有把手。一根脚杆上安装有撑架。每根脚杆下段各连接有二根支架。手柄下面安装有卡扣。

手杖变成助力器时，拉出伸缩杆，倒转手杖。取下连接每个支架用的螺钉，拉出把手，扳转把手壳到水平位置。用取下的螺钉将支架两端分别固定在把手壳和脚杆相应的螺钉孔内。分开脚杆，扳转撑架，用螺钉和撑架把二根脚杆张开角度固定下来。转动触垫成竖直向下触地，即成助力器，人即可双手握住把手行走。

助力器变成手杖时，取下每个支架上的螺钉，扳回把手壳与脚杆成一条直线。收回把手，用螺钉将支架固定在同一脚杆上。倒转手杖，封头那一端向下。收回伸缩杆。取下撑架上的螺钉，扳转撑架与脚杆平行。合拢脚杆，调节触垫竖直向下，用卡扣锁紧手柄，即成一根手杖。

本发明的优点在于：1、手杖与助力器之间变换方便、简单。2、使用方便、可靠，携带方便。在变作手杖时，不影响美观。变成助力器时，使用可靠、稳定。手杖倒转后，脚杆张开跨度大，伸缩杆伸出后，变成助力器整体结构平稳。3、助力器收折后变成的手杖结构简洁，脚杆周围没有向外伸出物。

附图说明

图1是大跨度助力手杖的整体结构图。

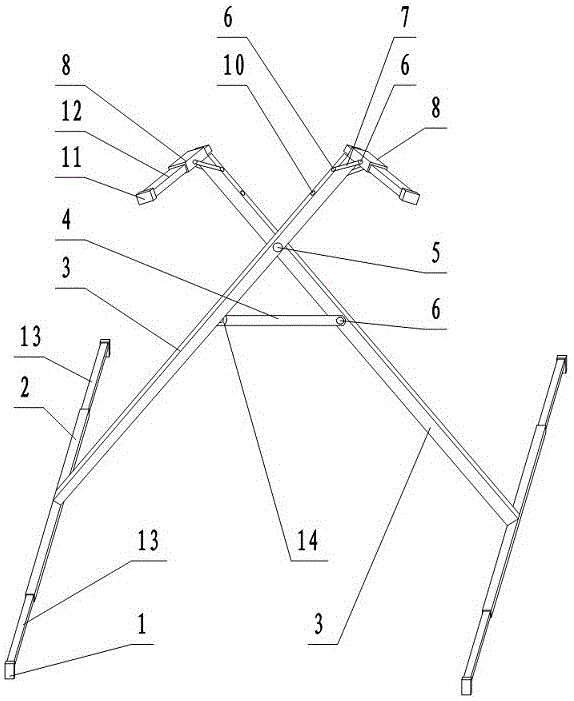

图2是手杖变成助力器情况图。

图3是倒转手杖后，把手壳和支架在脚杆上连接情况图。

图4是手杖变成助力器后，把手位置连接结构图。

附图中：触垫1、手柄2、脚杆3、撑架4、销钉5、螺钉6、支架7、把手壳8、卡扣9、螺钉孔10、封头11、把手12、伸缩杆13、铰链14。

具体实施方式

图1中，是大跨度助力手杖的整体结构图。手杖的手把由二根手柄2组成。手柄2下面安装有用来锁紧两根手柄的卡扣9。每根手柄2内安装有二根伸缩杆13，二根伸缩杆13可以向手柄两端分别拉出，并固定。同时参看图2。伸缩杆13端头安装有触垫1。每根手柄2下面各连接固定一根脚杆3。二根脚杆3用销钉5铰连在一起。每根脚杆3下端铰连有把手壳8，把手壳8内安装有把手，同时参看图2。把手端头连接有封头11。一根脚杆3上铰连有撑架4。撑架4另一端有螺纹孔。图1中，螺纹孔内有一个螺钉6。每根脚杆3下段用螺钉6各连接有二根支架7。把手壳8上有与支架7配合的螺钉孔10。

图2中，是手杖变成助力器情况图。手杖变成助力器时，先从手柄2内拉出伸缩杆13并锁定，这就变成了助力器下边的横杆。锁定装置图2中未画出。倒转手杖，使封头11向上。取下连接每个支架用的螺钉6，拉出把手12，扳转把手壳8与脚杆3垂直，即使把手壳处于水平状态。用取下的螺钉6将每个支架7两端分别固定在把手壳和脚杆相应的螺钉孔内。张开脚杆，扳转撑架4，用螺钉6将撑架另一端固定在另一根脚杆上，从而固定脚杆张开角度。手杖的脚杆分开后变成助力器的两根脚杆。触垫1安装在伸缩杆两端，可以转动，调整触垫角度，用螺钉固定。转动触垫1成竖直向下触地。手杖即变为助力器，人即可双手握住把手，走一步提起助力器，向前停放一下，又走。

助力器变成手杖时，先取下每个支架上的螺钉，拉出把手，扳回把手壳与脚杆成一条直线。将把手12收回把手壳8，用螺钉将支架固定在脚杆上，把手这时起导向作用。倒转手杖，使封头那一端向下。收回伸缩杆。取下撑架上的螺钉，扳转撑架与脚杆平行并固定。合拢脚杆，调节触垫竖直向下，用卡扣9锁紧手柄，即成一根手杖。

为方便叙述，结合图3、图4一起叙述。图3中，是倒转手杖后，把手壳和支架在脚杆上连接情况图。图4中，是手杖变成助力器后，把手位置连接结构图。

图3中，把手壳8用铰链14连接在脚杆3上。把手12已插进把手壳8中。把手12上连接的封头11已压在把手壳末端。支架7用螺钉6固定在脚杆3上。把手12上有与脚杆3上螺钉孔相配合的通孔，一个螺钉6穿过支架、脚杆和把手，拧紧，即把把手固定在脚杆中，同时也固定了把手壳。图4中，取下支架上的螺钉。将把手拉出来，扳转把手壳与脚杆垂直。调节把手与把手壳相对位置，使把手上的通孔与把手壳上螺钉孔位置配合。用螺钉将支架两端分别固定在脚杆和把手壳上，同时也固定了把手。附图中把把手和把手壳画成方形，是为了画图方便。实施中，把手壳后段和把手外段可以制成圆形或椭圆形，便于使用者手握把手舒适。

组装用的小型工具，如小型扳手放在衣袋内。手杖与助力器的转变，即拆卸、组装，由陪护人员或康复者完成。
