病员静态移动担架的制作方法

本发明涉及医疗器械技术领域，特别涉及一种病员静态移动担架。

背景技术：

担架是在医疗和救护中用来转移病员的常用工具之一，现有担架的担架布与担架框架为整体结构，转运病人时，需要将病人抬到担架上以便运走，到达医院后再将病人从担架上抬到床上。将病人抬上或抬下担架的过程中，容易对病人造成二次伤害，特别是一些不能移动的病人，比如骨折病员，尤其是脊柱骨折病员在手术前后的搬运都非常困难，手工搬运可能造成非常严重的后果。

技术实现要素：

(一)要解决的技术问题

本发明要解决的技术问题是：为解决现有担架布与担架框架为整体结构，转移病人需要将病人抬上抬下，容易对病人造成二次伤害的问题。

(二)技术方案

为了解决上述技术问题，本发明提供了一种病员静态移动担架，包括：担架框架和担架布，所述担架框架为由两根纵杆和两根横梁组成的支撑框，所述担架布的两侧分别与两根所述纵杆可拆卸连接；所述担架布为多块，多块所述担架布沿所述纵杆的长度方向分布；所述担架布的端部或中部设有导向条。

其中，所述纵杆为卷辊，所述卷辊的一端通过传动器与所述横梁连接，所述传动器上设有转动手柄以带动所述卷辊转动；所述卷辊的另一端通过卷辊输出轴箱与另一所述横梁连接，所述卷辊与所述卷辊输出轴箱转动连接，所述卷辊输出轴箱上设有固定手柄；两个所述传动器或卷辊输出轴箱内均设有用于限制所述卷辊转动的止退机构。

其中，所述卷辊上均设有压条，所述担架布被所述压条压紧后随所述卷辊的转动而被张紧在两根所述卷辊之间；两个所述卷辊的转动方向相反。

其中，两个所述传动器同时设置在所述担架框架的前端或后端。

其中，所述横梁的两端分别与所传动器或卷辊输出轴箱铰接，所述横梁由多个首位顺序铰接的支段构成，所述横梁上套设有多个锁定装置，所述锁定装置滑动至相邻两个支段的铰接处后，能将两个所述支段限制为共线状态。

其中，所述横梁由两个所述支段构成，所述横梁上设有一个所述锁定装置。

其中，所述担架布为两块，两块所述担架布相对的一端通过尼龙搭扣拼接。

其中，所述担架布的中部、端部均设有尼龙搭扣，其中一块担架布端部、中部的尼龙搭扣对应与另一块担架布中部、端部的尼龙搭扣连接。

其中，两个所述锁定装置上均设有挂钉，两块所述担架布的未拼接端均设有挂钉孔，两块所述担架布通过所述挂钉孔分别挂接在两个所述锁定装置上。

其中，还包括担架腿，所述担架腿分别设置在所述传动器和卷辊输出轴箱下方。

(三)有益效果

上述技术方案具有如下优点：本发明一种病员静态移动担架，通过采用担架框架与担架布可拆卸的结构，并在担架布内设置柔性导向条，只需要将担架布顺入患者身体下方，并将担架布的两侧与两根纵杆连接，即可利用担架布将患者抬起；柔性导向条的设置使担架布具有一定的弹性，顺入担架布时不需要将手伸入患者身体下方，方便操作；同时对患者身体影响的动作幅度很小，对患者造成的影响较小，不会造成二次伤害；本发明搬运、存储都很方便，适用范围广，可应用于医院的手术、检查等领域，还可用于120急救、灾区急救、战地急救等现场急救领域。

附图说明

图1是本发明所述担架框架处于展开状态的俯视图；

图2是图1的仰视图；

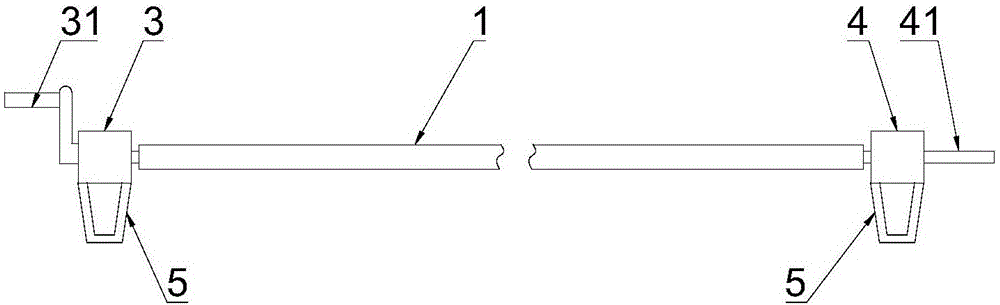

图3是图1的右视图；

图4是图1的左视图；

图5是本发明所述锁定装置的结构示意图；

图6是本发明所述担架框架处于折叠状态的俯视图；

图7是本发明实施例一所述两块担架布拼接之前的示意图；

图8是本发明实施例一所述两块担架布拼接之后的示意图；

图9是本发明实施例二所述病员静态移动担架的结构示意图。

其中，1、卷辊；2、横梁；21、锁定装置；211、挂钉；3、传动器；31、转动手柄；4、卷辊输出轴箱；41、固定手柄；5、担架腿；6、担架布；61、导向条；62、尼龙搭扣；63、挂钉孔。

具体实施方式

下面结合附图和实施例，对本发明的具体实施方式作进一步详细描述。以下实施例用于说明本发明，但不用来限制本发明的范围。

在本发明的描述中，需要说明的是，除非另有说明，“多个”的含义是两个或两个以上，“多块”的含义是两块或两块以上；术语“上”、“下”、“左”、“右”、“内”、“外”、“前端”、“后端”、“头部”、“尾部”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。此外，术语“第一”、“第二”、“第三”等仅用于描述目的，而不能理解为指示或暗示相对重要性。

在本发明的描述中，还需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连。对于本领域的普通技术人员而言，可视具体情况理解上述术语在本发明中的具体含义。

定义：担架长度方向为前后方向，担架宽度方向为左右方向。

实施例一：

本发明实施例一公布了一种病员静态移动担架，包括：担架框架和担架布6，所述担架框架为由两根纵杆和两根横梁2组成的支撑框，所述担架布6的两侧分别与两根所述纵杆可拆卸连接；所述担架布6为多块，多块所述担架布6沿所述纵杆的长度方向分布；所述担架布6的端部或中部设有导向条61。担架框架优选为矩形，两根纵杆平行设置，相互平行的两根横梁2连接在两根纵杆之间，形成矩形的支撑框，担架布6设置在该担架框内；担架布6为多块且与纵杆可拆卸连接，担架布6很薄，无需大幅度地搬动患者的身体，担架布6就可以很容易地从患者的身体下方顺过去，然后将担架布6的两侧与两根纵杆连接；担架布6两侧均被固定，可以通过担架布6将患者抬起；顺入担架布6的过程对患者身体的移动幅度非常小，而且担架布6与担架可拆卸，无需将患者的整个身体都抬起来，不会造成二次伤害；多块担架布6沿纵杆的长度方向分布，可以将担架布6从患者身体的不同位置横向顺过去，比如膝盖、腰部、颈部等容易顺过的地方，尽可能减少对患者身体的搬动，避免顺入担架布6对患者身体造成的损害；由于有横梁2的存在，两根纵杆之间的距离不会发生变化，搬运过程中担架布6的形状改变较小，患者所处的状态变化较小，搬运过程中不会出现因担架布6受力不稳定发生变形导致患者的身体受力状态发生变化，不会对患者的身体造成损害；导向条61优选为柔性导向条，实质上是一种具有一定强度的弹性结构，柔性导向条的设置可以使担架布6的边缘或中部具有一定的弹性，顺入担架布6时不需要将手伸入患者身体下方，对患者影响较小。只需要铺设几块担架布6就可以将患者抬起，搬运过程中患者受力稳定，身体变化幅度非常小，不会对患者造成二次伤害。

优选的，每块所述担架布6的、沿所述纵杆长度方向的前端和/或后端设有柔性导向条。担架布6的顺入方向可以采用横向顺过、或纵向顺过，采用纵向顺入时，可以将担架布6直接从患者的头部、脚步向前后方向拉动，直至满足支撑患者身体的要求即可；这种情况下，担架布6拉动过程中前端的布会发生折叠、卷曲的现象，导致拉动阻力增大，因此在担架布6的前端或后端设置柔性导向条以避免担架布6折叠或卷曲；从柔性导向条两端拉动担架布6时，柔性导向条的移动可以带动对应的担架布6移动，不会发生折叠现象，拉动阻力较小。

进一步的，如图1至图4所示，所述纵杆为卷辊1，所述卷辊1的一端通过传动器3与所述横梁2连接，所述传动器3上设有转动手柄31以带动所述卷辊1转动；所述卷辊1的另一端通过卷辊输出轴箱4与另一所述横梁2连接，所述卷辊1与所述卷辊输出轴箱4转动连接，所述卷辊输出轴箱4上设有固定手柄41；两个所述传动器3或卷辊输出轴箱4内均设有用于限制所述卷辊1转动的止退机构。传动器3的作用是将转动手柄31的转动传递给对应的卷辊1以带动卷辊1转动，传动器3本身不动；卷辊1可相对卷辊输出轴箱4转动，卷辊输出轴箱4不动；担架布6与卷辊1连接后，旋转转动把手即可带动相应的换辊转动，进而将担架布6张紧在两根卷辊1之间，实现搬运患者的目的。止退机构的设置可以将卷辊1固定在任意一个转动位置处，即可通过止退机构随时将卷辊1锁定，也方便调节担架布6的张紧力。传动器3可使用涡轮变速机构或棘轮机构；由于有止退机构的存在，锁定后转动把手无法继续转动，搬运时可以将转动把手当作固定把手使用以抬起担架。优选的，转动把手与传动器3连接的部分比较长，称为连接段，无论转动把手转至何种状态，连接段相对传动器3的位置不会发生变化，抬担架时可直接将手抓在该连接段处。也可以将转动把手设置成可拆卸式，可随时取下以便重新调整转动把手的转动位置，方便抓握。

具体的，所述卷辊1上均设有压条，所述担架布6被所述压条压紧后随所述卷辊1的转动而被张紧在两根所述卷辊1之间。即在卷辊1表面开设一条凹槽，并配备一根压条，用压条将担架布6边缘压入凹槽后，即可将担架布6卷在卷辊1上以张紧担架布6。压条优选铰接在卷辊1上。

优选的，两个所述卷辊1的转动方向相反。当两个卷辊1的转动方向相反时，可以使担架布6同时张紧在两根卷辊1的上方或下方，以使得担架布6保持水平，避免搬运过程中因担架布6倾斜而导致患者身体滑动，避免造成二次伤害。另外转动方向相反也方便操作，医务人员站在担架的一端，左右手分别抓住两个转动手柄31，同时向外或向内转动，两侧动作相对称，符合人体的动作规律，方便操作。

优选的，两个所述传动器3同时设置在所述担架框架的前端或后端。设置在同一端，一个人即可完成张紧担架布6的操作，操作方便。

进一步的，如图1、3、4、5、6所示，所述横梁2的两端分别与所传动器3或卷辊输出轴箱4铰接，所述横梁2由多个首位顺序铰接的支段构成，所述横梁2上套设有多个锁定装置21，所述锁定装置21滑动至相邻两个支段的铰接处后，能将两个所述支段限制为共线状态。横梁2与纵杆铰接，可以在不用时将担架框架折叠起来以节省空间；锁定装置21的数量比支段的数量少一个，只要将任意两个相邻的支段限制为共线状态，即可使整个横梁2保持伸直状态，实现支撑两根纵杆的作用。滑走锁定装置21即可将横梁2折叠起来，减小担架框架占用的空间，方便存储。

优选的，所述横梁2由两个所述支段构成，所述横梁2上设有一个所述锁定装置21。折叠后两个纵杆的距离可以缩减至横梁2外径的两倍的距离，大大缩减了存储空间。横梁2的转动方向优选为水平，这样折叠后担架框架占用的空间最小，参见图6所示；当然也可以选用其他的旋转方向。

优选的，如图7至图8所示，所述担架布6为两块，两块所述担架布6相对的一端通过尼龙搭扣62拼接。将两块担架布6分别从患者的头部、脚部顺入，然后分别拉动设有柔性导向条的一端，直至两者接触并通过尼龙搭扣62连接，这样患者的整个身体都可以被担架布6支撑柱，抬起或放下过程中，患者身体几乎不会有任何动作，支撑效果好。担架布6的材质可自由选择，野外急救作业采用可重复使用的牛津布料制作；常规急救车转运至医院等作业时，使用一次性无纺布材料制作。

进一步的，所述担架布6的中部、端部均设有尼龙搭扣62，其中一块担架布6端部、中部的尼龙搭扣62对应与另一块担架布6中部、端部的尼龙搭扣62连接。即将从头部顺过的担架布6拉至患者臀部以下，将从脚部顺过的担架布6拉至患者臀部上方，使两块担架布6有部分重叠，尼龙搭扣62设置在重叠部分处，两处尼龙搭扣62可以保证两块担架布6的连接强度，不会轻易脱离，保证搬运安全。

更进一步的，如图5、7、8所示，两个所述锁定装置21上均设有挂钉211，两块所述担架布6的未拼接端均设有挂钉孔63，两块所述担架布6通过所述挂钉孔63分别挂接在两个所述锁定装置21上。这样可以使担架布6的前后两端也被固定，进一步增强了担架布6的支撑效果，搬运过程更加平稳。

优选的，还包括担架腿5，所述担架腿5分别设置在所述传动器3和卷辊输出轴箱4下方。担架腿5可以将整个担架框架支撑在一定高度处；担架布6张紧后患者的身体已经悬空，即患者与担架之间已经达到平衡的受力状态，抬起担架的过程中患者身体上下摆动幅度较小，保证安全。另外搬运过程中需要临时停放时，由于有但加推的存在，患者的身体仍然处于悬空状态，不会与担架下方的地面或其他物品发生碰撞，保证搬运安全。

实施例二：

本实施例与实施例一基本相同，区别仅在于，担架布6的结构不同，具体为：如图9所示，所述担架布6的两侧分别与两根所述纵杆连接，所述担架布6的中部设有弹性导向条，导向条61为弹性导向条。这种结构适用于横向顺入担架布6的情况，除了与纵杆连接的两侧以外，担架布6的中部尽可能多地设置弹性导向条，由于弹性导向条的设置，担架布6中部会具有一定的强度，方便快速顺入；顺入过程只需拉担架布6即可，无需将手伸入患者身体下方，对患者身体的搬动幅度较小，顺入较方便。

由以上实施例可以看出，本发明通过采用担架框架与担架布6可拆卸的结构，并在担架布6内设置柔性导向条，只需要将担架布6顺入患者身体下方，并将担架布6的两侧与两根纵杆连接，即可利用担架布6将患者抬起；柔性导向条的设置使担架布6具有一定的弹性，顺入担架布6时不需要将手伸入患者身体下方，方便操作；同时患者身体动作幅度很小，对患者造成的影响较小，不会造成二次伤害；纵杆上设置卷辊1及带有止退机构的传动器3，通过转动卷辊1可以将担架布6张紧实现抬起患者的目的，止退机构可以使卷辊1停留在任意的转动位置处，方便调节单价不的张紧程度，且可以防止卷辊1倒转，使用安全；压条结构简单，压入卷辊1内部后表面无凸起，担架布6在卷辊1各处受力均匀；传动器3设置在单价的同一端，符合人体动作规律，一个人就可以同时转动两条卷辊1，操作方便；横梁2可折叠，担架可以折叠起来，方便存储、运输；担架布6可以采用一块从头部顺入患者身体下方，另一块从脚部顺入患者身体下方的结构，两块担架布6的对接处通过尼龙搭扣62连接，患者的整个身体都可以被担架布6支撑到，受力均匀；两块担架布6分别与横梁2上的挂钉211连接以增强担架布6的支撑效果；另外多块担架布6也可以横向顺过患者身体下方，从受力较小的地方顺入，然后拉到合适的位置再与卷辊1连接，顺入担架布6的过程对患者的影响更小，保证安全；担架腿5可以将整个担架框架支撑在一定高度处，担架布6张紧后患者的身体已经悬空，即患者与担架之间已经达到平衡的受力状态，抬起担架的过程中患者身体上下摆动幅度较小，另外搬运过程中需要临时停放时，患者的身体不会与担架下方的地面或其他物品发生碰撞，保证搬运安全。本发明搬运、存储都很方便，适用范围广，可应用于医院的手术、检查等领域，还可用于120急救、灾区急救、战地急救等现场急救领域。

以上所述仅是本发明的优选实施方式，应当指出，对于本技术领域的普通技术人员来说，在不脱离本发明技术原理的前提下，还可以做出若干改进和替换，这些改进和替换也应视为本发明的保护范围。
