一种便携式调味病人喂食机构的制作方法

本发明涉及医疗器械领域，尤其涉及一种便携式调味病人喂食机构。

背景技术：

老人或病人的口感与正常人是无法一样的，当病人无法自助进食吞咽的时候，因此需要使用医用辅助喂食设备进行喂食，但是要保证病人摄入足够的营养，就需要讲究营养配方，另外一种情况，病人能够吞咽，也需要使用辅助喂食设备进行喂食或人工喂食，但是存在一个问题，颗粒状的东西无法咀嚼，只能吃流食，流食是一种食物呈液体状态在口腔内能融化为液体比半流质饮食更易于吞咽和消化无刺激性的食物，喂食或采用勺子灌入流质食品，此时病人的口感变化与常人不一样，流食的口味也就有了改变，不能满足病患的口味要求，例如，病患之前喜爱吃的东西味道会有变化，就需要做一些纠正味道的装置，保证病患的伤口愈合或满足病患的营养需要，满足病人的口味需求，使患者容易接受流质食品的口味，流质食品美味可口，这样能有效促进病人身体尽快康复，同时，每个人的口感不一样，个人喜好不一样，口味偏好不一样，因此需要调配出适合不同用户不同口味的食物，目前江苏大学公开的含有导电聚合物的味觉传感器（公开号：CN104062292A）、浙江大学公开的全固态可视化味觉传感器阵列（公开号：CN104062292A）及红塔烟草(集团)有限责任公司的电子舌快速检测液态食品四种基本味觉强度的方法（公开号：CN103018293A）为本发明提供了硬件和部分软件方面的支持和启发。

本发明操作简单，不仅能满足用户的营养成分，还能调控适合用户不同口味的不同味道食品，使病人或用户容易接受食物味道，提升病人进食的舒适度。

技术实现要素：

本发明的目的在于克服现有技术存在的以上问题，提供一种便携式调味病人喂食机构，不仅能满足用户的营养成分，还能调控适合用户不同口味的不同味道食品，使病人或用户容易接受食物味道，提供给病人美味可口的食物，提升病人进食的舒适度

为实现上述技术目的，达到上述技术效果，本发明通过以下技术方案实现：

一种便携式调味病人喂食机构，包括美味食品生产装置（1）和喂食传感反馈装置（2），其特征在于：所述美味食品生产装置（1）包括食物粉碎机（3）、调味仓（4）和喂食装置（5），所述调味仓（4）连接食物粉碎机（3）和喂食装置（5），所述喂食装置（5）连接喂食传感反馈装置（2），所述喂食传感反馈装置（2）包括传感器（6）、控制装置（7）和显示屏（12），所述控制装置（7）连接调味仓（4），所述传感器（6）通过显示屏（12）反馈病人现状并直观显示人体所需的各种味道以及人体食用的偏好味道或病人所需的各种营养和身体健康调理信息，所述控制装置（7）将一定比例的食物和调味料添加入调味仓（4），所述的食物粉碎机（3）将食物和调味料打碎或改变成流质食物，并完成搅拌，所述调味仓（4）调节并供给不同成分比例和/或调味料的食物，改变食物搅拌混合后的味道，所述喂食装置（5）能够将改变味道后的食物喂入人体口腔，所述喂食装置（5）包括进食管道（13）。

进一步的，所述控制装置（7）包括控制电路板和加料步进电机，所述控制装置（7）还分别连接食物粉碎机（3）、调味仓（4）、喂食装置（5）和传感器（6）。

进一步的，所述传感器（6）连接控制电路板上设置的味觉传感反馈纠正分析系统（8），所述味觉传感反馈纠正分析系统（8）收集并记录用户对食物味道的偏好和敏感度反馈信息，判断分析和记录用户偏好的味道和/或识别不同储物仓（9）中不同食物的味道。

进一步的，所述味觉传感反馈纠正分析系统（8）连接调味品口味仓，食物存储仓，进食管道和反馈传感器，所述反馈传感器在病人进食时，与病人接触。

进一步的，所述调味品口味仓储存有酸甜苦辣麻辣鲜的调味料，并且调味品口味仓内划分为轻度口味仓、普通口味仓，重度口味仓，所述存储仓存储食物，所述进食管道输送食物给病人，所述反馈传感器根据用户的肢体动作或手动控制或表情判断用户对食物味道的欢迎程度，并根据用户的欢迎程度将信息反馈给控制装置（7）和/或显示屏（12），实时调改和保存受欢迎的口味。

进一步的，所述食物粉碎机（3）包括电动式的食物粉碎机，所述电动式的食物粉碎机包括电动榨汁机和/或电动搅拌机和/或电机带动的能够将食品或颗粒状的食物打碎的装置。

进一步的，所述调味仓（4）包括主食区（10）和调味辅助区（11），所述主食区（10）设置有生产装置加工后的流质食物或半成品食物，所述调味仓（4）设置有不同种类的调味料和调味料进食管道。

进一步的，所述调味仓（5）设置有两种模式，一种通过控制调味料施加量的多少来改变主食区（10）流质食物或半成品食物的味道和口味，第二种为主食区（10）采用一定比例或一定量流质食物或半成品食物与一定的比例的调味料或一定量食物混合搅拌，自然改变食物的口味和味道。

进一步的，所述喂食装置（5）能够替换为进食管道（13）和吸嘴（14），所述进食管道（13）一端连接调味仓（4），一端连接吸嘴（14），所述的吸嘴（14）设置成扁平状。

进一步的，所述进食管道（13）为医用级的硅胶软管或医用级塑料软管制成。

本发明的有益效果是：

1. 本发明操作简单，帮助进食，喂食更加方便；

2. 不仅能满足用户的营养成分，还能调控适合用户不同口味的不同味道食品，使病人或用户容易接受食物味道；

3. 提升病人进食的舒适度

上述说明仅是本发明技术方案的概述，为了能够更清楚了解本发明的技术手段，并可依照说明书的内容予以实施，以下以本发明的较佳实施例并配合附图详细说明。本发明的具体实施方式由以下实施例及其附图详细给出。

附图说明

此处所说明的附图用来提供对本发明的进一步理解，构成本申请的一部分，本发明的示意性实施例及其说明用于解释本发明，并不构成对本发明的不当限定。在附图中：

图1为本发明涉及的一种便携式调味病人喂食机构结构示意图；

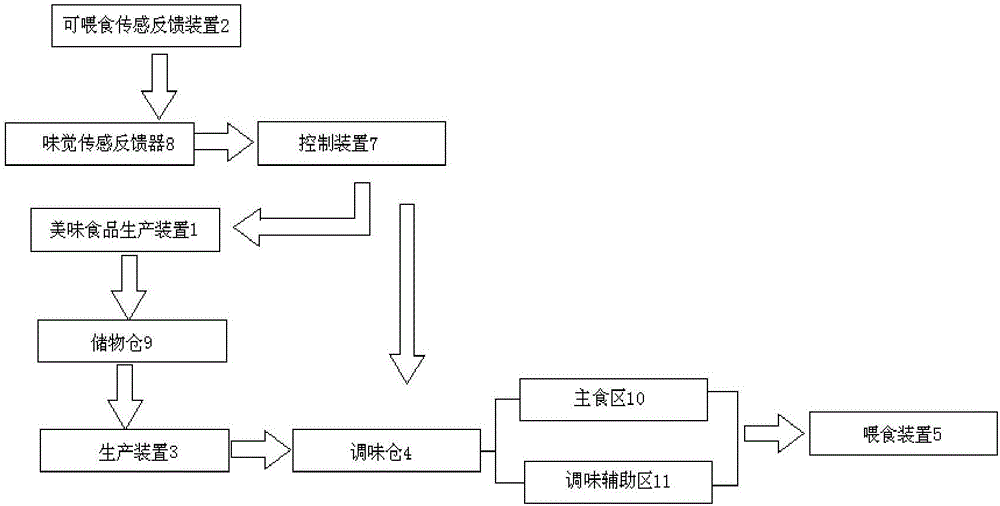

图2为本发明涉及的一种便携式调味病人喂食机构喂食流程图。

图中标号说明：美味食品生产装置1，喂食传感反馈装置2，食物粉碎机3，调味仓4，喂食装置5 ，传感器6，控制装置7 ，味觉传感反馈纠正分析系统8，储物仓9，主食区10，调味辅助区11，显示屏12，进食管道13，吸嘴14。

具体实施方式

下面结合附图对本发明作进一步的描述：

参照图1至图2所示，一种便携式调味病人喂食机构，包括美味食品生产装置1和喂食传感反馈装置2，所述美味食品生产装置1包括食物粉碎机3、调味仓4和喂食装置5，所述调味仓4连接食物粉碎机3和喂食装置5，所述喂食装置5连接喂食传感反馈装置2，所述喂食传感反馈装置2包括传感器6、控制装置7和显示屏12，所述显示屏12通过控制装置7和传感器6直观显示人体所需的各种味道以及人体食用的偏好味道或病人或用户喂食的时间、喂食的次数、喂食的量，所述的食物粉碎机3将一定比例的营养物质打碎或改变成流质食物，调味仓4调节食物的成分比例和调味料从而改变食物的味道，并通过喂食装置5将该变味道后的食物喂入人体口腔中。

进一步的，所述控制装置7包括控制电路板和控制开关，所述控制装置7分别连接食物粉碎机3、调味仓4、喂食装置5和传感器6。

进一步的，所述传感器6连接味觉传感反馈纠正分析系统8，所述味觉传感反馈纠正分析系统8分辨用户口腔中的不同味道和/或生产装置3中的不同储物仓9中不同食物味道。

进一步的，所述味觉传感反馈纠正分析系统8包括调味品口味仓，食物存储仓，进食管道和反馈传感器。

进一步的，所述口味仓识别酸甜苦辣麻辣鲜的味道，口味仓内划分为轻度口味、一般口味，重度口味，所述存储仓存储食物，所述进食管道输送食物给病人，所述反馈传感器根据用户的肢体动作或表情进行判断用户口腔内的味道或探测储物仓9中不同食物的味道，反馈给控制装置7或显示屏12。

进一步的，所述生产装置3包括电动式的生产装置，所述电动式的生产装置包括电动榨汁机或电动搅拌机或电机带动的能够将食品或颗粒状的食物打碎的装置。

进一步的，所述调味仓4包括主食区10和调味辅助区11，所述主食区10设置有生产装置加工后的流质食物或半成品食物，所述调味仓4设置有不同种类的调味料。

进一步的，所述调味仓5设置有两种模式，一种通过加载或减少调味料改变主食区10流质食物或半成品食物的不同味道不同口味，另一种主食区10一定比例或定量流质食物或半成品食物与调味辅助区11一定的比例或定量食物配合食用，改变食物的口味和味道。

进一步的，所述喂食装置5包括进食管道13和吸嘴14，所述进食管道13一端连接调味仓4，一端连接吸嘴14，所述的吸嘴14设置成扁平状。

进一步的，所述进食管道13为医用级的硅胶或医用级塑料制成。

具体实施例：

用户使用本发明，味觉传感反馈纠正分析系统8探测用户口腔对酸甜苦辣麻辣鲜等味道的敏感程度，将探测后的结果反馈给控制装置7，例如，用户喜爱吃口味较重的食物偏咸味，通过味觉传感反馈纠正分析系统8反馈或探测出用户爱吃偏咸口味的食物，调味仓5通过控制装置7调咸度比例高的食物供给用户，主要有两种方式来调配。

第一种方法调配，用户将一定比例的营养食物成品或半成品放进储物仓9内，美味食品生产装置1中的生产装置4将储物仓9内食物打碎或改变成流质食物，流质食物进入到调味仓5中的主食区10和调味辅助区11，用户通过加载或减少调味料来改变主食区10流质食物或半成品食物的不同的味道不同口味，例如在粥上加载盐就变成了咸粥，加载的分量随用户的口感改变，用户通过味觉传感反馈纠正分析系统8识别判断口味，并将判断后的结果反馈给智能控制系统7，智能控制系统7控制加载或减少调味料，调配适和用户的口味，并通过喂食装置2供给用户或病人享用，用户就能够吃上自己需求的或适合自己口味的美味可口食物，病人或用户的口味变化，随时能够让病人吃到适合的口味。

另外一种，用户还可以通过主食区10一定比例或定量食物或半成品食物与调味辅助区11一定的比例或定量食物配合食用，例如，主食区10三勺粥与调味辅助区11两勺盐配合使用，食物味道即改变口味。同时，显示屏12通过控制装置7和传感器6能够直观显示人体所需的各种味道以及人体食用的偏好味道或病人或用户喂食的时间、喂食的次数、喂食的量。

以上所述，仅为本发明的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本发明揭露的技术范围内，可轻易想到变化或替换，都应涵盖在本发明的保护范围之内。因此，本发明的保护范围应所述以权利要求的保护范围为准。
