一种灸疗器的制作方法

本发明涉及灸疗装置技术领域，尤其是涉及一种灸疗器。

背景技术：

灸疗是用艾草炷或艾草条在体表一定的穴位上烧灼、熏熨的治病防病的一种疗法。灸疗有温通经脉，调和气血，调理体素，增强抵抗力，以及防治疾病的功能，在我国得到广泛使用。目前市场上出现了各种灸疗装置，而现有灸疗装置由于发热温度不易控制，在使用过程中极易出现传达至体表的温度过高而造成患者不适。以此同时，现有的灸疗装置没有有效的热量存储机构，仅是短时间的加热药物并将热量传至体表患处，药物对患处的渗透效果不佳，致使疗效较差。

技术实现要素：

本发明克服了现有技术中的缺点，提供了一种使用方便，舒适性好，灸疗加热时间长且疗效好的灸疗器。

为了解决上述技术问题，本发明是通过以下技术方案实现的：

一种灸疗器，包括上端设置透气孔、下端敞开且下端设置向外延伸的边缘部的罩体，设置于罩体内、将罩体分为上部腔体和下部腔体的隔离膜，填充于上部腔体内的发热体，填充于下部腔体内的灸料填充层，封闭罩体下端的透气膜，设置于罩体上端并封闭透气孔的封闭膜，以及设置于透气膜下端的离型纸；所述透气膜的下端涂覆有粘胶层。

优选的是，所述灸料填充层由棉纤维、海绵或丝纤维吸附灸料药液，但不限于此，可以为直接使用艾草等常规的灸疗材料。

优选的是，所述粘胶层为环形，且与位壳体的边缘部对应。

优选的是，所述壳体的边缘部设置有凹部。

优选的是，所述封闭膜上设置有撕拉部。

优选的是，所述罩体呈圆柱形。

优选的是，所述的灸料填充层的制备方法包括如下步骤：

步骤（1），按照重量份数计，将白勒根6-7份、土牛膝2-5份、猕猴桃根8-10份和1-2份皂角刺一起研磨成粉末，之后浸于质量浓度为6-8%的醋酸水溶液中，超声振荡2-3h，离心，去沉淀，得到药液；

粉末与醋酸水溶液的质量体积比为1：6-8；

步骤（2），将降真香粉碎成粉末后，以乙醇作为溶剂回流提取1-2h，降至室温，过滤，得到降真香提取液；降真香与乙醇的质量体积比为1：10-12；

步骤（3），将自然铜粉碎至粉末状，得到自然铜粉末；

步骤（4），按照重量份数计，将步骤（1）得到的药液60-80份、氮酮0.3-0.6份、白芷精油0.2-0.3份、依兰精油0.1-0.15份、薰衣草精油0.2-0.35份、甜橙精油0.1-0.2份、黄蜀葵种子压榨油0.05-0.1份和步骤（2）得到的降真香提取液10-12份一起混合均匀后，加入葫芦巴胶0.3-0.5份，于40-50℃超声振荡3-5min，然后向其中加入医用高分子吸水树脂1-2份和步骤（3）得到的自然铜粉末1-2份，搅拌至混合均匀后，静置过夜，即得到灸料填充层。

优选的是，步骤（1）中粉末的粒度100-200目。

优选的是，步骤（2）中降真香粉末的粒度为-200目。

优选的是，步骤（3）中自然铜粉末的粒度50-100目。

与现有技术相比，本发明具有如下优点：

本发明通过在罩壳的下部设置灸料填充层，灸料填充层可有效的将发热体的热量进行吸收并存储，并缓慢释放传输至体表，有效的避免发热体热量快速传递至体表温度过高造成的不适；同时灸料填充层可缓慢的释放热能，将热量存储于其吸附的灸料提取液或填充物内，有效的延长灸疗时间及灸料提取液的渗透时间，显著提高灸疗效果。

采用本发明方法制得的灸料填充层对各种关节炎引起的关节疼痛均具有良好的治疗效果。本发明采用薰衣草精油、甜橙精油等先放松关节周围的肌肉，然后采用黄蜀葵种子压榨油、白勒根、土牛膝等来止痛消炎，并采用氮酮来增加药物的渗透能力。

本发明药液和精油等被医用高分子吸水树脂吸收大部分，小部分则通过葫芦巴胶的增稠作用与吸收药液和精油的医用高分子吸水树脂凝结成一体，产品中自然铜粉末一面相对聚集。在使用的时候，自然铜粉末聚集的一面贴近皮肤。通过发热体提供的热量，作用于关节处或穴位上，对风湿性关节痛、关节炎、颈椎病等病症有良好的作用。

本发明产品味道清新自然，可使得那些不喜欢中药味道的人们，在使用时，无气味上的不适感，而且在使用过程中，还能起到舒缓精神等作用。

白勒根，气微香，味微辛、苦。用于喉炎，腮腺炎，风湿麻木，跌打损伤。

土牛膝，味甘、微苦、微酸，性寒。功效为活血祛瘀，泻火解毒，利尿通淋

猕猴桃根，治肝炎，水肿，跌打损伤，风湿关节痛，淋浊，带下，疮疖，瘰疬。

皂角刺，味辛，性温。功效为消肿托毒，排脓，杀虫。

降真香，辛，温，无毒。功效为理气，止血，行瘀，定痛。

自然铜，辛、平、无毒。用于跌打肿痛，筋骨折伤。

白芷精油，散风除湿，消肿排脓，改善痤疮、黑头，缓解胀气、消化不良。

依兰精油，用于平衡荷尔蒙、降低血压、抗痉挛、丰胸、护发、慢性疼痛、厌食症。

薰衣草精油用于清热解毒，清洁皮肤，控制油分，祛斑美白，祛皱嫩肤，舒缓压力，放松肌肉等作用。

甜橙精油可以驱离紧张情绪和压力、改善焦虑所引起的失眠，由于甜橙中含有大量的Vc，能预防感冒、平衡皮肤的酸碱值、帮助胶原蛋白形成。

黄蜀葵种子压榨油，甘，寒。健胃润肠，利水，通乳，消肿。

葫芦巴胶，增稠剂，苦，温；温肾助阳，散寒止痛。

本发明申请人在研究中发现，如果不采用薰衣草精油和甜橙精油，则显效时间会延长3-5天；本申请发明人不使用自然铜、降真香，则治愈率下降近10%。本发明是申请人在中药的基础上，借鉴傣药，并受西医打封闭时所用药物的启示，经过数年的研究，才得出本发明产品。

附图说明

为了更清楚地说明本发明实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本发明的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其它的附图。

图1为本发明第一个实施例的结构示意图。

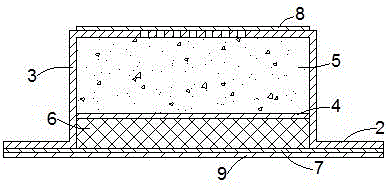

图2为图1的剖视图。

图3为本发明第二个实施例的结构示意图。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有付出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。本发明所用的中药材、试剂及精油均为市售普通产品。

本发明对医用高分子吸水树脂的具体类型和厂家没有特殊要求。

实施例一

图1-2所示的灸疗器，包括上端设置透气孔1、下端敞开且下端设置向外延伸的边缘部2的罩体3，设置于罩体3内、将罩体3分为上部腔体和下部腔体的隔离膜4，填充于上部腔体内的发热体5，填充于下部腔体内的灸料填充层6，封闭罩体3下端的透气膜7，设置于罩体3上端并封闭透气孔1的封闭膜8，以及设置于透气膜7下端的离型纸9；所述透气膜7的下端涂覆有粘胶层（图中未示出）。

所述灸料填充层6由艾材棉纤维、海绵或丝纤维等具有吸附功能的材料制成，其上浸润有艾油、精油等具有灸疗功能的提取液；或者是具有一定弹性的艾蒿、艾草、姜片等药物层。

所述粘胶层为环形，且与位壳体的边缘部2对应，显然也可以在整个透气膜7的下端设置粘胶层，或者其它形状，便于使用时粘贴与体表。

所述罩体3呈圆柱形，显然也可以是椭圆形或者矩形等适用形状。

发热体5采用常用的氧化发热粉即可。

实施例二

图3所示的灸疗器，其中，所述壳体的边缘部2设置有凹部10，便于离型纸9的剥离。所述封闭膜8上设置有撕拉部11，便于封闭膜8的撕拉开启。其余与实施例一基本相同。

实施例三

本实施例结构与实施例一相同，但是灸料填充层的制备方法包括如下步骤：

步骤（1），按照重量份数计，将白勒根6份、土牛膝2份、猕猴桃根8份和1份皂角刺一起研磨成粉末，之后浸于质量浓度为6%的醋酸水溶液中，超声振荡2h，离心，去沉淀，得到药液；

粉末与醋酸水溶液的质量体积比为1：6；

步骤（2），将降真香粉碎成粉末后，以乙醇作为溶剂回流提取1h，降至室温，过滤，得到降真香提取液；降真香与乙醇的质量体积比为1：10；

步骤（3），将自然铜粉碎至粉末状，得到自然铜粉末；

步骤（4），按照重量份数计，将步骤（1）得到的药液60份、氮酮0.3份、白芷精油0.2份、依兰精油0.1份、薰衣草精油0.2份、甜橙精油0.1份、黄蜀葵种子压榨油0.05份和步骤（2）得到的降真香提取液10份一起混合均匀后，加入葫芦巴胶0.3份，于40℃超声振荡3min，然后向其中加入医用高分子吸水树脂1份和步骤（3）得到的自然铜粉末1份，搅拌至混合均匀后，静置过夜，即得到灸料填充层。

实施例四

本实施例结构与实施例二相同，但是灸料填充层的制备方法包括如下步骤：

步骤（1），按照重量份数计，将白勒根7份、土牛膝5份、猕猴桃根10份和2份皂角刺一起研磨成粉末，之后浸于质量浓度为8%的醋酸水溶液中，超声振荡3h，离心，去沉淀，得到药液；

粉末与醋酸水溶液的质量体积比为1： 8；

步骤（2），将降真香粉碎成粉末后，以乙醇作为溶剂回流提取2h，降至室温，过滤，得到降真香提取液；降真香与乙醇的质量体积比为1： 12；

步骤（3），将自然铜粉碎至粉末状，得到自然铜粉末；

步骤（4），按照重量份数计，将步骤（1）得到的药液80份、氮酮0.6份、白芷精油0.3份、依兰精油0.15份、薰衣草精油0.35份、甜橙精油0.2份、黄蜀葵种子压榨油0.1份和步骤（2）得到的降真香提取液12份一起混合均匀后，加入葫芦巴胶0.5份，于50℃超声振荡5min，然后向其中加入医用高分子吸水树脂2份和步骤（3）得到的自然铜粉末2份，搅拌至混合均匀后，静置过夜，即得到灸料填充层。

实施例五

本实施例结构与实施例三相同，但是灸料填充层的制备方法包括如下步骤：

步骤（1），按照重量份数计，将白勒根6.5份、土牛膝3份、猕猴桃根9份和1.4份皂角刺一起研磨成粉末，之后浸于质量浓度为7%的醋酸水溶液中，超声振荡2.5h，离心，去沉淀，得到药液；

粉末与醋酸水溶液的质量体积比为1：7；

步骤（2），将降真香粉碎成粉末后，以乙醇作为溶剂回流提取1.3h，降至室温，过滤，得到降真香提取液；降真香与乙醇的质量体积比为1：11；

步骤（3），将自然铜粉碎至粉末状，得到自然铜粉末；

步骤（4），按照重量份数计，将步骤（1）得到的药液70份、氮酮0.5份、白芷精油0.23份、依兰精油0.13份、薰衣草精油0.3份、甜橙精油0.1-0.2份、黄蜀葵种子压榨油0.09份和步骤（2）得到的降真香提取液11份一起混合均匀后，加入葫芦巴胶0.4份，于40-50℃超声振荡4min，然后向其中加入医用高分子吸水树脂1.6份和步骤（3）得到的自然铜粉末1.7份，搅拌至混合均匀后，静置过夜，即得到灸料填充层。

步骤（1）中粉末的粒度100-200目。

步骤（2）中降真香粉末的粒度为-200目。

步骤（3）中自然铜粉末的粒度50-100目。

临床试验：本发明对1000 例患者进得临床观察治疗，其中男性520 例，女性480例，年龄18至70岁，均为各种关节疼痛。使用本发明装置灸疗，每天1次，显效较快的3天后症状改善，巩固1-2个疗程（20天一个疗程），症状消失，未复发；显效较慢的，使用10天后症状减轻，巩固3个疗程，症状消失，未复发。治愈率达99%，有效率达99.8%，且未出现过敏或副反应。

其中，患者王某，38岁，男，膝骨关节炎，两膝关节疼痛近1 年，使用8天后，疼痛明显减轻，继续使用2个疗程，症状消失，未复发；

患者朱某，25岁，女，右脚脚踝扭伤，使用2天后，疼痛明显减轻，4天后症状完全消失。

患者李某，47岁，女，肩周炎，疼痛有2个月左右，使用5天后，疼痛明显减轻，继续使用1个疗程，症状消失，未复发。

患者徐某，66岁，女，颈椎疼痛半年有余，使用7天后，疼痛明显减轻，继续使用2个疗程，症状消失，未复发。

患者杨某，男，19岁，因打篮球扭伤导致的腕关节疼痛，使用3天后，疼痛明显减轻，8天后症状完全消失，未复发。

以上所述仅为本发明的较佳实施例而已，并不用以限制本发明，凡在本发明的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。
