一种多功能医疗器械消毒装置的制作方法

本发明属于医疗器械消毒技术领域，具体涉及一种多功能医疗器械消毒装置。

背景技术：

在临床基础检测中需要用到多种医疗器械，这些医疗器械使用后一般都是用水清洗，或者对医疗器械进行浸泡消毒，然而在浸泡时，医疗器械处于静止状态，医疗器械上的附着物可能会依旧附着在上面，容易导致消毒不彻底，然后摆放在桌子上或者抽屉中，这些医疗器械大多是金属制成，长期暴露在空气中不仅会被空气中的细菌污染，而且很容易锈蚀，甚至报废。

技术实现要素：

本发明的目的在于提供一种多功能医疗器械消毒装置，以解决上述背景技术中提出的问题。

为实现上述目的，本发明提供如下技术方案：一种多功能医疗器械消毒装置，包括箱体和烘干装置，所述烘干装置包括多个烘干机、控制装置、支撑架和支撑脚，所述箱体下端设置有滚轮，所述箱体上方设有箱盖、开关和手柄，箱盖在消毒时可以保护消毒人员避免消毒液的伤害，开关方便消毒人员操作该消毒装置，所述箱盖下方设置有多个通风孔，保证在加热消毒过后温度下降的速度，所述箱体左侧连接有加液管，所述加液管上端连接有密封塞，所述箱体四周设有加热网，加热网采用新型耐腐蚀材料制成，所述变频电机连接在箱体下端，所述变频电机上方设置有防水罩，所述变频电机上方连接有转轴，所述转轴上端连接有紫外线灯，所述箱体右端连接有出液管，所述出液管上方设有控制阀，控制阀可以方便操控消毒液的排除速度。

优选的，所述烘干装置包括多个烘干机、控制装置、支撑架和支撑脚，其中多个烘干机通过导线与控制装置电性连接。

优选的，所述烘干装置通过导线与箱体电性连接。

优选的，所述箱体内侧设有一个加热网，且加热网均匀分布在内侧四周。

优选的，所述加热网通过导线与箱体电性连接。

优选的，所述烘干机不少于五组。

本发明的技术效果和优点：该多功能医疗器械消毒装置，包括箱体和烘干装置，所述烘干装置包括多个烘干机、控制装置、支撑架和支撑脚，所述箱体下端设置有滚轮，所述箱体上方设有箱盖，所述箱盖在消毒过程中可以起到保护工作人员的作用，所述箱体上方设有开关，所述开关右侧设置有手柄，箱盖在消毒时可以保护消毒人员避免消毒液的伤害，开关方便消毒人员操作该消毒装置，所述箱盖下方设置有多个通风孔，保证在加热消毒过后温度下降的速度，所述箱体左侧连接有加液管，所述加液管上端连接有密封塞，所述箱体四周设有加热网，加热网采用新型耐腐蚀材料制成，所述变频电机连接在箱体下端，所述变频电机上方设置有防水罩，防水罩可以保护变频电机不受消毒液的侵蚀，所述变频电机上方焊接有转轴，变频电机具有直流电机特效，却采用交流电机的结构，所述转轴上端连接有紫外线灯，所述箱体右端连接有出液管，所述出液管上方设有控制阀，控制阀可以方便操控消毒液的排除速度，所述加液管和出液管便于输入和排出消毒溶液。该多功能医疗器械消毒装置结构设计合理，操作方便，消毒后又可烘干，提高了工作效率，加液管和出液管的设置，方便了消毒液的加入和排放，值得大力推广。

附图说明

图1为本发明的结构示意图；

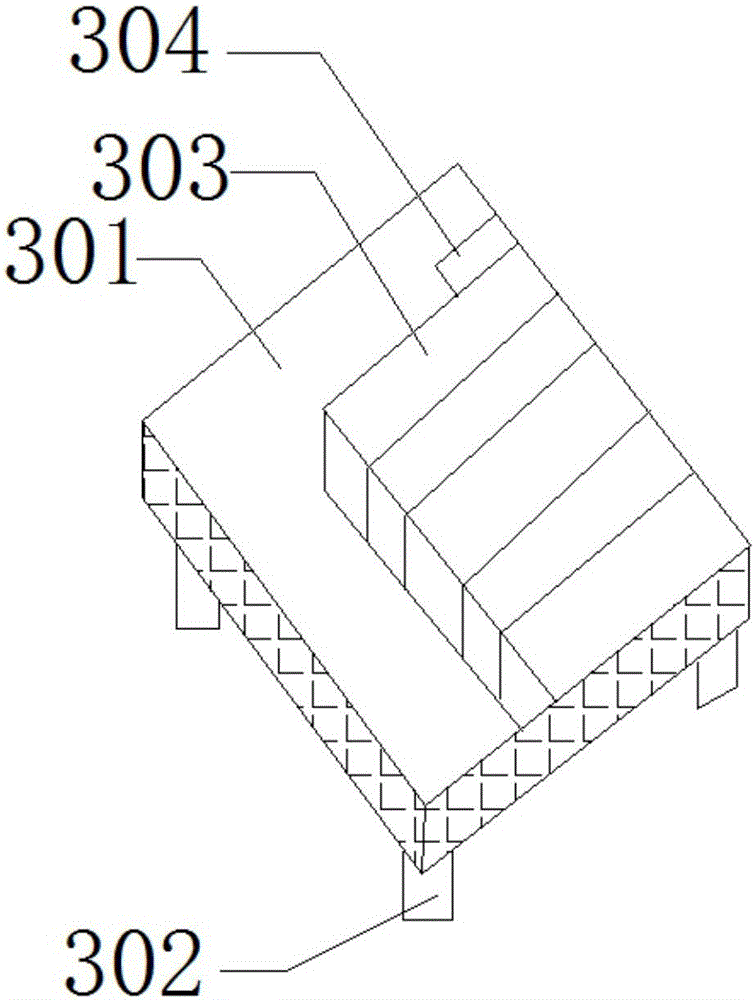

图2为本发明烘干装置的结构示意图。

图中：1箱体、2箱盖、3烘干装置、301支撑架、302支撑脚、303烘干机、304控制装置、4手柄、5开关、6加热网、7通风孔、8紫外线灯、9转轴、10防水罩、11变频电机、12滚轮、13出液管、14控制阀、15加液管、16密封塞。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1，图1为本发明的结构示意图，一种多功能医疗器械消毒装置，包括箱体1和烘干装置3，所述烘干装置3包括多个烘干机303、控制装置304、支撑架301和支撑脚302，所述箱体1下端设置有滚轮12，所述箱体1上方设有箱盖2，所述箱盖2在消毒过程中可以起到保护工作人员的作用，所述箱体1上方连接有开关5，所述开关5右侧设置有手柄4，所述箱盖2下方设置有多个通风孔7，所述通风孔7保证加热过后温度的散失以及与外界空气的流通，所述箱体1左侧连接有加液管15，所述加液管15上端连接有密封塞16，所述箱体1四周设有加热网6，加热网6采用新型耐腐蚀材料制成，所述变频电机11连接在箱体1下端，所述变频电机11上方设置有防水罩12，所述变频电机11上方连接有转轴9，所述变频电机11具有直流电机特效，却采用交流电机的结构，所述转轴9上端通过导线与紫外线灯8相连接，所述紫外线灯8起部分消毒的作用，所述箱体1右端连接有出液管13，所述出液管13上方设有控制阀14，所述加液管15和出液管13便于输入和排出消毒溶液，使用时，将医疗器械放入本体1中，通过加液管15导入消毒液至淹没医疗器械，打开开关5和变频电机11，此时转轴9、紫外线灯8和加热网6同时工作，达到消毒效果，完成后打开出液管13排出消毒液，打开烘干装置3，将已消毒的医疗器械进行烘干，烘干完成后打开通风孔7，进行散热，这样就达到了消毒烘干的目的。该多功能医疗器械消毒装置结构设计合理，操作方便，消毒后又可烘干，提高了工作效率，加液管和出液管的设置，方便了消毒液的加入和排放，值得大力推广。

请参阅图1和图2，图2为本发明烘干装置的结构示意图，所述烘干装置3包括烘干机303、控制装置304、支撑架301和支撑脚302，通过控制装置304控制烘干机303的使用。该烘干装置可多次循环使用多次，节约成本。

最后应说明的是：以上所述仅为本发明的优选实施例而已，并不用于限制本发明，尽管参照前述实施例对本发明进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换，凡在本发明的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。
