一种等离子体杀菌消毒装置的制作方法

本发明涉及杀菌消毒领域，具体涉及一种等离子体杀菌消毒装置。

背景技术：

现有技术中，对物品进行杀菌消毒时，通常采用的方式有以下几种：一是将待消毒物品浸泡含有化学试剂的液体中，通过化学试剂来杀菌消毒，但化学试剂通常会对人体有害，人们使用残留有化学试剂的物品不可避免的沾染上化学试剂，这对人体健康不利，灭菌不彻底，也不环保；二是利用紫外线消毒，但是此方法会产生对人体健康有害的紫外线辐射，且灭菌不彻底，还无法除异味，在因此，有必要提出一种新的技术方案来解决这一问题。

技术实现要素：

本发明提出一种等离子体杀菌消毒装置，解决现有技术中杀菌消毒方式会危害人体健康、灭菌不彻底也不环保的问题。

为了实现上述目的，本发明的技术方案是这样实现的：一种等离子体杀菌消毒装置，包括用于放置待杀菌消毒物品的盒子以及分别与所述盒子相连通的抽真空装置、充气装置和微波产生装置。

优选的，所述盒子包括上端开口的中空盒体以及盖合在所述盒体上的盒盖，所述盒体与盒盖相对的接触表面上设有至少一对卡合机构。

优选的，所述卡合机构包括设于所述盒盖上的一排突起以及设于所述盒体上供一排所述突起卡入的凹槽。

优选的，所述抽真空装置包括第一逆止阀、第一管道以及真空泵，所述第一逆止阀一端与所述盒子内部连通，其另一端与所述第一管道一端相连，所述第一管道另一端与所述真空泵输出端相连，所述第一管道上设有第一开关阀。

优选的，所述充气装置包括第二逆止阀、第二管道以及储气瓶，所述第二逆止阀一端与所述盒子内部连通，其另一端与所述第二管道一端相连，所述第二管道另一端与所述储气瓶输出端相连，所述第二管道上设有第二开关阀。

优选的，所述微波产生装置包括电源、磁控管以及用于将磁控管产生的微波耦合到所述盒子内腔中的波导系统，所述电源与磁控管电连接。

与现有技术相比，本发明具有下述优点：本发明提出的等离子体杀菌消毒装置包括用于放置待杀菌消毒物品的盒子以及分别与盒子相连通的抽真空装置、充气装置和微波产生装置。先通过抽真空装置将盒子内抽真空，再通过充气装置充入气体，再将微波产生装置产生的微波耦合进盒子内腔中，盒子内腔中的气体变成等离子体状态，这样可以产生有效的杀菌消毒效果。本发明提出的杀菌消毒装置在杀菌消毒过程中和过程后均不会危害人体健康，且灭菌彻底、环保无污染，还能除异味。

附图说明

为了更清楚地说明本发明实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本发明的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

图1为本发明的结构示意图；

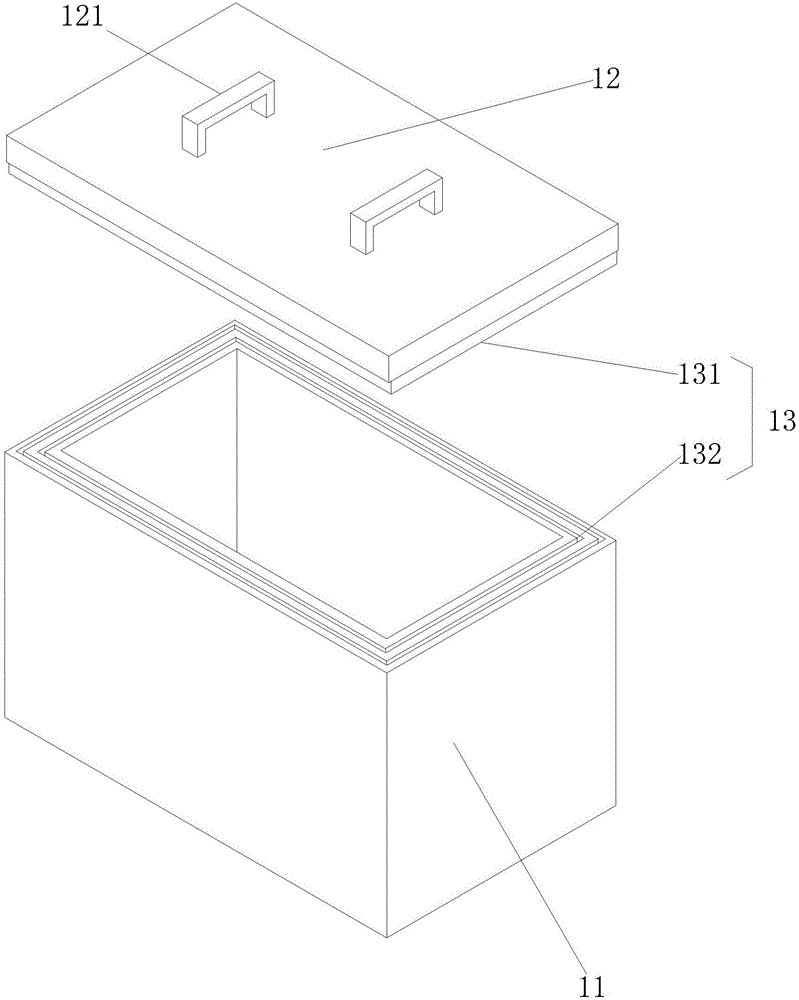

图2为图1中盒子1的爆炸图。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有付出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

如图1所示，本发明提出的一种等离子体杀菌消毒装置，包括用于放置待杀菌消毒物品的盒子1以及分别与盒子1相连通的抽真空装置2、充气装置3和微波产生装置4。

如图2所示，本实施例中，盒子1包括上端开口的中空盒体11以及盖合在盒体11上的盒盖12，盒体11与盒盖12相对的接触表面上设有至少一对卡合机构13。卡合机构13包括设于盒盖12上的一排突起131以及设于盒体11上供一排突起131卡入的凹槽132。通过多对卡合机构13来增强盒盖12盖合在盒体11上时的密封性，突起131与凹槽132之间还设有密封胶垫(图中未示出)，进一步增强密封性，盒盖12上端面上设有把手121，方便掀开盒盖12。

如图1所示，本实施例中，抽真空装置2包括第一逆止阀21、第一管道22以及真空泵23，第一逆止阀21一端与盒子1内部连通，其另一端与第一管道22一端相连，第一管道22另一端与真空泵23输出端相连，第一管道22上设有第一开关阀221。打开第一开关阀221，然后开启真空泵23，真空泵23会将盒子1内腔中的空气抽出，盒子1内腔变成真空状态。

如图1所示，本实施例中，充气装置3包括第二逆止阀31、第二管道32以及储气瓶33，第二逆止阀31一端与盒子1内部连通，其另一端与第二管道32一端相连，第二管道32另一端与储气瓶33输出端相连，第二管道32上设有第二开关阀321。打开第二逆止阀31，储气瓶33内气体随即进入盒子1内腔中，储气瓶33内储存的可以为多种气体，本实施例中优选的为氧气。

如图1所示，本实施例中，微波产生装置4包括电源、磁控管以及用于将磁控管产生的微波耦合到盒子1内腔中的波导系统，电源与磁控管电连接。电源向磁控管提供高压，磁控管在电源激励下，连续产生微波，再经过波导系统，耦合到盒体1内腔中，充气装置3充入的氧气在微波的作用下，产生了臭氧，臭氧能迅速弥漫至盒子1内腔各处，灭菌无死角，臭氧还具有很强的氧化能力，可以迅速分解各种异味。

以上所述仅为本发明的较佳实施例而已，并不用以限制本发明，凡在本发明的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。
