多功能心电图仪的制作方法

本实用新型涉及医疗器械技术领域，尤其是一种多功能心电图仪。

背景技术：

目前，临床操作中，在给病人进行心电图检查时，需要医务人员从其他装置中取出镊子和棉球，持镊子，端消毒棉球瓶对病人的局部进行消毒，此操作费时费力，给医务人员增加了工作难度。而且，在冬季或者室内温度较低时，镊子和棉球的温度也比较低，进行检查会给已被疾病折磨的病人增加更多的痛苦，更为严重的是一些心脏病、发热病人，由于局部低温刺激，产生肌颤，从而产生肌电干扰，影响心电图的记录和结果的准确分析。

技术实现要素：

本实用新型的目的是克服上述现有技术的不足，提供一种多功能心电图仪。

本实用新型是通过以下技术方案来实现的：一种多功能心电图仪，其包括心电图仪主机、用于加热镊子或棉球的温控加热装置、夹子架、吸球架，所述温控加热装置、夹子架、吸球架分别设置在心电图仪主机上。

温控加热装置用于加热镊子或棉球，避免了患者因检查遭遇低温刺激而产生皮肤表面冰凉不适感，减轻患者的痛苦；夹子架用于夹持手术用夹子；吸球架用于储放备用的棉球，方便医务人员取用，减轻工作难度。

所述温控加热装置包括加热筒、用于加热所述加热筒的加热模块、与加热模块电相连的控制电路板、用于控制加热筒温度的温控开关、温度调节器，所述温度调节器分别与控制电路板、温控开关电相连。温控开关用于检测加热筒的温度，当低于或高于设定适用温度范围时，会将信号传输给控制电路板作出开始加热或者停止加热的选择；温度调节器，用于调整温度范围，以适应加热不同物品，使加温效果更稳定。

所述加热筒包括棉球加热筒。棉球加热筒用于加热棉球，避免检查时对病人的体表造成低温刺激。

所述加热筒包括镊子器械加热筒。镊子器械加热筒专用于储放及加热镊子类器械，避免对病人带来低温刺激。

所述心电图仪主机还设置有洗手液瓶兜。洗手液瓶兜可方便医务人员执行检查前后进行对手部的清洗工作。

本实用新型的优点是：本装置结构简单、使用方便，可储放棉球及镊子，有效提高病人在进行心电图检查时的舒适度，利于保证心电图检查的准确度，同时，对于有心脏病患者还能用避免在检查时由于温度过低造成的病情加重。

附图说明

图1为本实用新型实施例的结构示意图；

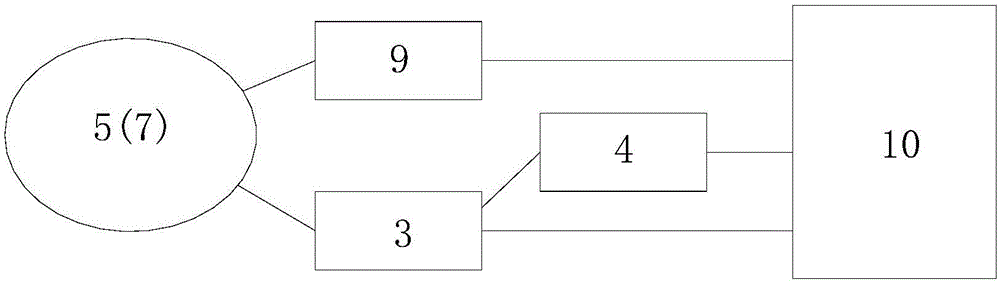

图2为本实用新型实施例温控加热装置的结构示意图。

图中附图标记含义：1、心电图仪主机；2、夹子架；3、温控开关；4、温度调节器；5、棉球加热筒；6、吸球架；7、镊子器械加热筒；8、洗手液瓶兜；9、加热模块；10、控制电路板。

具体实施方式

下面结合附图和具体实施方式对本实用新型的内容做进一步详细说明。

实施例

参阅图1及图2，为一种多功能心电图仪，其包括心电图仪主机1、用于加热镊子或棉球的温控加热装置、夹子架2、吸球架6，温控加热装置、夹子架2、吸球架6分别设置在心电图仪主机1上。

温控加热装置用于加热镊子或棉球，避免了患者因检查遭遇低温刺激而产生皮肤表面冰凉不适感，减轻患者的痛苦；夹子架2用于夹持手术用镊子；吸球架6用于储放备用的棉球，方便医务人员取用，减轻工作难度。

温控加热装置包括加热筒、用于加热加热筒的加热模块9、与加热模块9电相连的控制电路板10、用于控制加热筒温度的温控开关3、温度调节器4，温度调节器4分别与控制电路板10、温控开关3电相连。温控开关3用于检测加热筒的温度，当低于或高于设定适用温度范围时，会将信号传输给控制电路板10作出开始加热或者停止加热的选择；温度调节器4，用于调整温度范围，以适应加热不同物品，使加温效果更稳定。

加热筒包括棉球加热筒5。棉球加热筒5用于加热棉球，避免检查时对病人的体表造成低温刺激。

加热筒包括镊子器械加热筒7。镊子器械加热筒7专用于加热镊子类器械，避免对病人带来低温刺激。

心电图仪主机1还设置有洗手液瓶兜8。洗手液瓶兜8可方便医务人员执行检查前后进行对手部的清洗工作。

上列详细说明是针对本实用新型可行实施例的具体说明，该实施例并非用以限制本实用新型的专利范围，凡未脱离本实用新型所为的等效实施或变更，均应包含于本案的专利范围中。
