一种肛肠手术辅助工具的制作方法

本实用新型涉及医疗器械，具体涉及一种肛肠手术辅助工具。

背景技术：

肛肠科疾病主要指肛门、直肠、结肠的各种疾病，常见的肛门直肠病有内痔、外痔、肛裂、肛瘘、肛门直肠脱垂、直肠息肉、直肠前突等；结肠病有溃疡性结肠炎、结肠息肉、结肠憩室炎、结肠肿瘤等。现有技术的扩肛器座是肛肠科的一种常用辅助器械，其在肛肠科检查、手术治疗过程中发挥着重要的作用。目前较为普遍采用的扩肛器座是一个带有边缘的直筒状结构，其边缘被医生控制或者是直接与肛门边缘的皮肤缝合固定。扩肛器座的作用是撑开肛门，为后续的检查或者治疗做准备。但是，这种结构的器械其功能很单一，为了便于手术的使用，其还需要配合一个圆管状的具有锥形末端的辅助导管。特别是在非环形切割的痔外科手术中，这样的情形使手术的步骤繁多，不利于手术的快速实施，也间接地增加了病人的痛苦。且采用上述扩肛器座对不同病变大小的痔疮及混合痔的治疗时，其难度较大，因此急需提供一种适合不同病变大小的痔疮及混合痔治疗的肛肠手术辅助工具，来快速的完成手术，减少病人的病痛。

技术实现要素：

针对上述不足，本实用新型的目的在于，提供一种肛肠手术辅助工具，其具适合不同病变大小的痔疮及混合痔治疗。

为实现上述目的，本实用新型所提供的技术方案是：一种肛肠手术辅助工具，包括呈圆柱形结构的本体，本体内部设有呈中空结构的第一腔体，所述本体的远端设有球状结构的导引部，所述本体靠近导引部的一侧从前向后贯穿开设有与所述第一腔体相连通的第一开口。所述第一腔体内活动的装设有调节器，所述调节器包括呈圆柱形结构的调节体，调节体内部设有呈中空结构的第二腔体，所述调节体的一侧对应所述第一开口从前向后贯穿开设有第二开口。所述第二腔体内与所述第二开口相对的一侧装设有LED灯，且LED灯与装设于调节体近端的开关和电源电连接。

优选地，所述调节体近端两侧对应向外扩张延伸形成两个调节手柄，且所述调节手柄凸伸出所述本体的近端端部，其中一调节手柄内装设有所述开关和电源。

优选地，所述LED灯外套设有透明管道，且所述透明管道粘合于所述第二腔体的内壁。

优选地，所述本体和调节器均采用塑胶材料。

优选地，所述本体的第一腔体内壁向内凹陷形成环形状结构的凹槽，所述调节器的外表面对应所述凹槽设有凸包，所述调节器装设于本体的第一腔体内，且所述凸包卡持于所述凹槽内。

优选地，所述第一开口的宽度等于本体直径大小，所述第二开口等于调节体的直径大小。

本实用新型的有益效果为：本实用新型一种肛肠手术辅助工具通过调节器的旋转，进而可控制所述第一开口的大小，且所述第一开口贯穿延伸至本体的近端，进而可适用于治疗不同病变大小的混合痔，同时，所述第二腔体内装设的LED灯可使手术视野得到充分的照明，提高了手术效率，进而减少了患者的病痛。

下面结合附图与实施例，对本实用新型进一步说明。

附图说明

附图是用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与下面的具体实施方式一起用于解释本实用新型，但并不构成对本实用新型的限制。在附图中：

图1是本实用新型一种肛肠手术辅助工具的结构示意图。

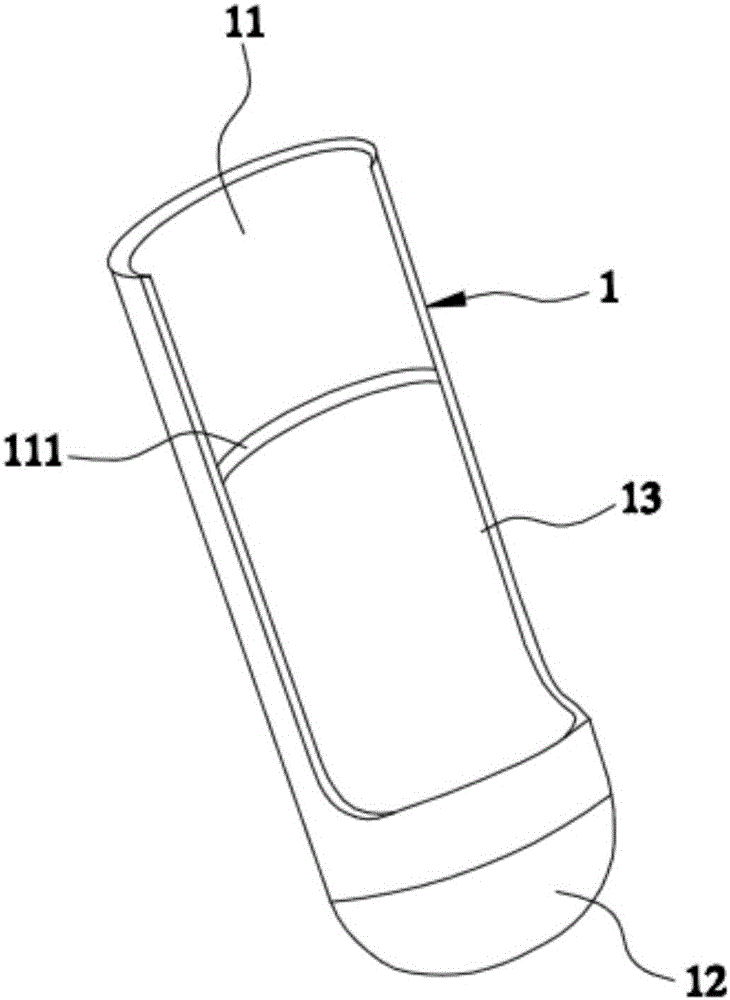

图2是图1所示本体的结构示意图。

图3是图1所示调节器的结构示意图。

图中各附图标记说明如下。

本体—1、第一腔体—11、凹槽—111、导引部—12、第一开口—13、调节器—2、调节体—21、第二腔体—22、第二开口—23、调节手柄—24、凸包—25、LED灯—3、开关—4、电源—5、透明管道—6。

具体实施方式

为详细说明本实用新型的技术内容、构造特征、所实现目的及效果，以下结合实施方式并配合附图详予说明。

下面将结合附图对本实用新型的技术方案进行清楚、完整地描述，显然，所描述的实施例是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。在本实用新型的描述中，需要说明的是，术语“中心”、“上”、“下”、“左”、“右”、“竖直”、“水平”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。

请参阅图1、图2和图3，一种肛肠手术辅助工具，包括呈圆柱形结构的本体1，本体1内部设有呈中空结构的第一腔体11。所述本体1的远端设有球状结构的导引部12，所述本体1靠近导引部12的一侧从前向后贯穿开设有与所述第一腔体11相连通的第一开口13，所述第一开口13贯穿延伸至本体1的近端，进而可使用于混合痔的治疗。所述第一腔体11内活动的装设有调节器2，所述调节器2包括呈圆柱形结构的调节体21，调节体21内部设有呈中空结构的第二腔体22，所述调节体21的一侧对应所述第一开口13从前向后贯穿开设有第二开口23。所述第二腔体22内与所述第二开口23相对的一侧装设有LED灯3，因此使手术视野得到充分的照明，提高了手术效率，进而减少了患者的痛苦，且LED灯3与装设于调节体21近端的开关4和电源5电连接。在本实施例中，定义所述本体1的导引部12处为远端，反之与其对应的另一端为近端，同理定义所述调节器2的近端和远端与本体1相同，故不再赘述。

所述调节体21近端两侧对应向外扩张延伸形成两个调节手柄24，且所述调节手柄24凸伸出所述本体1的近端端部，其中一调节手柄24内装设有所述开关4和电源5。

进一步地，所述LED灯3外套设有透明管道6，且所述透明管道6粘合于所述第二腔体22的内壁，所述透明管道6的设置可防止LED灯3被血液污染、造成照明不足、视野不清的问题。

所述本体1的第一腔体11内壁向内凹陷形成环形状结构的凹槽111，所述调节器2的外表面对应所述凹槽111设有凸包25，所述调节器2装设于本体1的第一腔体11内，且所述凸包25卡持于所述凹槽111内。在本实施例中，所述本体1和调节器2均采用塑胶材料，进而可以保证将所述凸包25卡持于所述凹槽111内。

在本实施例中，所述第一开口13的宽度等于本体1直径大小，所述第二开口23等于调节体21的直径大小，采用上述结构可保证手术开口处的大小，确保手术的完成。

综上所述，本实用新型一种肛肠手术辅助工具通过调节器2的旋转，进而可控制所述第一开口13的大小，且所述第一开口13贯穿延伸至本体1的近端，进而可适用于治疗不同病变大小的混合痔，同时，所述第二腔体22内装设的LED灯3可使手术视野得到充分的照明，提高了手术效率，进而减少了患者的病痛。

根据上述说明书的揭示和教导，本实用新型所属领域的技术人员还可以对上述实施方式进行变更和修改。因此，本实用新型并不局限于上面揭示和描述的具体实施方式，对本实用新型的一些修改和变更也应当落入本实用新型的权利要求的保护范围内。此外，尽管本说明书中使用了一些特定的术语，但这些术语只是为了方便说明，并不对本实用新型构成任何限制，采用与其相同或相似的其它装置，均在本实用新型保护范围内。
