一种充气式分体连接平角变形丁字安全裤的制作方法

本实用新型涉及避孕工具的技术领域，特别是一种充气式分体连接平角变形丁字安全裤的技术领域。

背景技术：

全世界每年生产避孕套约150亿只，用户约7.5亿人。而避孕套出现至今已经约400年，目前市面上已有避孕产品以避孕套最为普遍。传统的避孕套由于接触面积小，易于滑落，常常遭到年轻男女诟病。一般来说，约95％的性病是通过直接接触的方式传播的。由于生殖器部位的皮肤粘膜菲薄，血管丰富，性交时处于极度充血状态，性交摩擦造成的细微损伤，为性病病原体的入侵创造了条件。然而当前市场上的男用避孕套不能够有效隔绝男性除直接性交之外部位与女性外阴的接触。且大部分的性传播疾病,如尖锐湿疣，好发于男女生殖器及肛周，男性的冠状沟及包皮系带周围也最为常见，可见于阴茎、包皮、龟头及尿道口等部位，其病原体传播部位并不局限于普通避孕套的覆盖范围。再如，当前最常见的阴虱病，寄生在阴部毛发上，性交过程中轻微的接触即可感染，患病后奇痒无比，虽疾病并不严重，但给患者生活带来莫大不便。现有技术中，虽然有实用新型全面隔绝的安全裤，但是套体穿戴麻烦，容易在穿戴过程中将套体扯破，达不到避孕的效果，长时间穿戴不彻底，影响使用者的心情。且安全裤大多为一体式结构，在穿戴过程中无法准确快速的将生殖器穿戴入避孕位置，达不到预期效果。

技术实现要素：

本实用新型的目的就是解决现有技术中的问题，提出一种充气式分体连接 平角变形丁字安全裤，能够使安全裤有效抵御病原体，提高性生活情趣，穿戴方便彻底，尤其是方便了生殖器部位的单独快速穿戴，不易破碎，功能实用，利于推广应用。

为实现上述目的，本实用新型提出了一种充气式分体连接平角变形丁字安全裤，包括裤体、裤腰进口、裤腿出口、套体、充气孔，所述裤腰进口设置在裤体顶部，所述裤腰进口上设置有密封腰带，所述裤体底部两侧设有对称的两个裤腿出口，所述裤腿出口上设置有若干收缩密封圈，所述裤体和套体为分体式结构，所述裤体前侧设置有套体位，所述套体位上设置有内密封连接口，所述套体的开口处设置有外密封连接口，所述套体通过内密封连接口和外密封连接口相互粘连安装在套体位上，所述裤体靠近裤腰进口处设有充气孔。

作为优选，所述裤体侧面设置有连接器，所述裤体两侧的裤腿出口上翻折叠固定在连接器内，所述连接器与裤体、裤腿出口的连接方式均为可拆卸式，所述套体的开口处形状为喇叭口。

作为优选，所述裤体左右两侧设置有折叠定型条，所述折叠定型条为弹性橡胶条，所述折叠定型条倾斜环绕设置在裤体上，所述折叠定型条与折叠定型条上侧的裤体构成丁字裤样式，所述裤腿出口沿折叠定型条位置上翻折叠。

作为优选，所述裤体和套体为单层充气结构。

作为优选，所述外密封连接口和内密封连接口的数量相同，所述外密封连接口的数量至少有一个，所述外密封连接口和内密封连接口内外一一对应密封粘连在一起，所述内密封连接口和外密封连接口隐藏在套体位和套体之间。

作为优选，包括吹气口、充气袋、第一封气板、第二封气板和进气管，所述充气袋一端设有吹气口，充气袋另一端与进气管相连接，所述进气管另一端插入充气孔中，所述吹气口与充气袋连接处设有第一封气板，所述进气管与充气袋连接处设有第二封气板，所述第一封气板和第二封气板为自动闭合封气板。

作为优选，所述充气孔侧面设置有隐藏覆片，所述隐藏覆片旋转式覆盖在充气孔上，所述隐藏覆片为橡胶软片，所述隐藏覆片的颜色与裤体的颜色相同。

本实用新型的有益效果：本实用新型通过将裤体、裤腰进口、裤腿出口、套体、充气孔结合在一起，经过实验优化，密封腰带和收缩密封圈与人体之间完全密封使安全裤与人体之间形成充气结构，结构简单方便，降低制作成本，往充气袋中吹入空气后，空气不会散出，通过进气管往充气孔中充入空气，使得裤体和套体胀大，方便穿戴，使裤体和套体穿戴完全，提高舒适度，拔出进气管，松动密封腰带和收缩密封圈，将空气完全放出，方便简单，放气彻底，保持外观美观的同时还能够使密封更彻底，有效抵御病毒，连接器可采用夹子，连接器可以将裤腿向上翻折固定，形成三角内裤样式，折叠定型条可以帮助折叠定位，同时保证折叠位置的合理舒适，隐藏覆片可以遮盖充气孔,保证安全裤外观的整体美观，同时防止病菌侵入，外密封连接口和内密封连接口的粘连设计可以方便生殖器部位的单独快速穿戴，同时还能保证密封性，。本实用新型能够使安全裤有效抵御病原体，提高性生活情趣，穿戴方便彻底，尤其是方便了生殖器部位的单独快速穿戴，不易破碎，功能实用，利于推广应用。

本实用新型的特征及优点将通过实施例结合附图进行详细说明。

【附图说明】

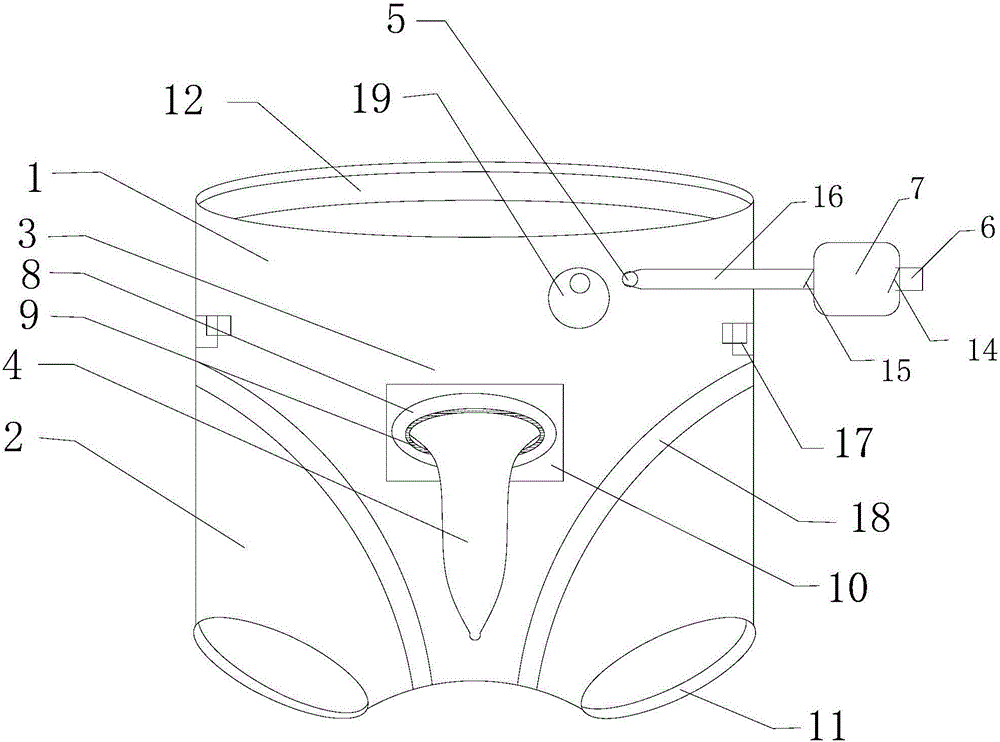

图1是本实用新型一种充气式分体连接平角变形丁字安全裤的结构示意图。

图中：1-裤体、2-裤腿出口、3-裤腰进口、4-套体、5-充气孔、6-吹气口、7-充气袋、8-内密封连接口、9-外密封连接口、10-套体位、11-收缩密封圈、12-密封腰带、14-第一封气板、15-第二封气板、16-进气管、17-连接器、18-折叠定型条、19-隐藏覆片。

【具体实施方式】

参阅图1，本实用新型一种充气式分体连接平角变形丁字安全裤，包括裤 体1、裤腰进口3、裤腿出口2、套体4、充气孔5，所述裤腰进口3设置在裤体1顶部，所述裤腰进口3上设置有密封腰带12，所述裤体1底部两侧设有对称的两个裤腿出口2，所述裤腿出口2上设置有若干收缩密封圈11，所述裤体1和套体4为分体式结构，所述裤体1前侧设置有套体位10，所述套体位10上设置有内密封连接口8，所述套体4的开口处设置有外密封连接口9，所述套体4通过内密封连接口8和外密封连接口9相互粘连安装在套体位10上，所述裤体1靠近裤腰进口3处设有充气孔5，所述裤体1侧面设置有连接器17，所述裤体1两侧的裤腿出口2上翻折叠固定在连接器17内，所述连接器17与裤体1、裤腿出口2的连接方式均为可拆卸式，所述裤体1左右两侧设置有折叠定型条18，所述折叠定型条18为弹性橡胶条，所述折叠定型条18倾斜环绕设置在裤体1上，所述折叠定型条18与折叠定型条18上侧的裤体1构成丁字裤样式，所述裤腿出口2沿折叠定型条18位置上翻折叠，所述裤体1和套体4为单层充气结构，所述外密封连接口9和内密封连接口8的数量相同，所述外密封连接口9的数量至少有一个，所述外密封连接口9和内密封连接口8内外一一对应密封粘连在一起，所述内密封连接口8和外密封连接口9隐藏在套体位10和套体4之间，还包括吹气口6、充气袋7、第一封气板14、第二封气板15和进气管16，所述充气袋7一端设有吹气口6，充气袋7另一端与进气管16相连接，所述进气管16另一端插入充气孔5中，所述吹气口6与充气袋7连接处设有第一封气板14，所述进气管16与充气袋7连接处设有第二封气板15，所述第一封气板14和第二封气板15为自动闭合封气板，所述充气孔5侧面设置有隐藏覆片19，所述隐藏覆片19旋转式覆盖在充气孔5上，所述隐藏覆片19为橡胶软片，所述隐藏覆片19的颜色与裤体1的颜色相同，所述套体4的开口处形状为喇叭口。

本实用新型工作过程：

本实用新型通过将裤体1、裤腰进口3、裤腿出口2、套体4、充气孔5结 合在一起，经过实验优化，密封腰带12和收缩密封圈11与人体之间完全密封使安全裤与人体之间形成充气结构，结构简单方便，降低制作成本，往充气袋7中吹入空气后，空气不会散出，通过进气管16往充气孔5中充入空气，使得裤体和套体胀大，方便穿戴，使裤体和套体穿戴完全，提高舒适度，拔出进气管16，松动密封腰带12和收缩密封圈11，将空气完全放出，方便简单，放气彻底，保持外观美观的同时还能够使密封更彻底，有效抵御病毒，连接器17可采用夹子，连接器17可以将裤腿2向上翻折固定，形成三角内裤样式，折叠定型条18可以帮助折叠定位，同时保证折叠位置的合理舒适，隐藏覆片19可以遮盖充气孔5,保证安全裤外观的整体美观，同时防止病菌侵入，外密封连接口9和内密封连接口8的粘连设计可以方便生殖器部位的单独快速穿戴，同时还能保证密封性，。本实用新型能够使安全裤有效抵御病原体，提高性生活情趣，穿戴方便彻底，尤其是方便了生殖器部位的单独快速穿戴，不易破碎，功能实用，利于推广应用。

上述实施例是对本实用新型的说明，不是对本实用新型的限定，任何对本实用新型简单变换后的方案均属于本实用新型的保护范围。
