一种男用接尿器的制作方法

本实用新型涉及医疗设备的技术领域，特别是一种男用接尿器的技术领域。

背景技术：

在医护领域，存在着大量男性尿失禁或须长期卧床而无法小便自理患者，目前，普遍采用的方式一般有两种，一是采用尿管持续导尿，这种手段长时间使用易发生逆行尿路感染，二是采用尿壶或接尿器由自己或护理者接盛完成，使用尿壶需要拿上拿操作，增加护理者的工作量，使用不方便。并且采用尿壶在床上进行小便，患者虽不用起床，但经常会将尿液遗漏在床上，弄脏被褥或衣服。现有的接尿器不能根据阴茎的大小去调整与其密封配合，从而也会将尿液遗漏在床上，由此，需要一种使用方便，减少护理者的工作量和避免尿液遗漏的男用接尿器。

技术实现要素：

本实用新型的目的就是解决现有技术中的问题，提出一种使用方便，减少护理者的工作量和避免尿液遗漏的男用接尿器。

为实现上述目的，本实用新型提出了一种男用接尿器，包括集尿斗、固定硅胶套、固定夹、导管、连接头、接尿袋、连接带、排尿管和阀门，所述集尿斗的上端设有固定硅胶套，所述连接带的一端与集尿斗固定连接，另一端与固定夹固定连接，所述集尿斗的下端设有连接头，所述导管的一端与连接头插接连接，另一端与接尿袋的上端连通，所述接尿袋的底部设有排尿管，所述排尿管上设有阀门，所述固定硅胶套的上端形成有加厚的固定部分，所述接尿袋的上端设有挂带，所述固定硅胶套的下端形成有环状导边。

作为优选，所述接尿袋的上端设有排气孔，所述排气孔上设有堵盖。

本实用新型的有益效果：本实用新型在使用时，将固定硅胶套套在患者的阴茎上，通过固定夹对多余的固定部分进行夹持，使固定部分能固定在阴茎上，并与阴茎之间形成密封，尿液排在集尿斗内通过导管进入到接尿袋，当接尿袋内的尿液需要排放时，护理人员打开阀门可对接尿袋内的尿液进行排放，与现有技术相比，能够使用方便，减少护理者的工作量和避免尿液遗漏。

本实用新型的特征及优点将通过实施例结合附图进行详细说明。

【附图说明】

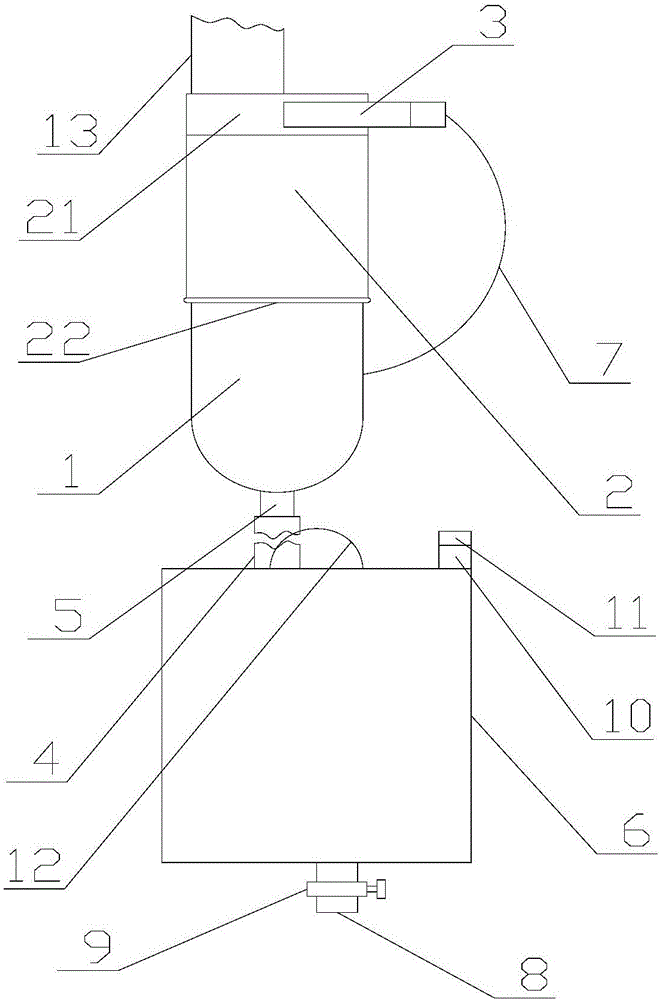

图1是本实用新型一种男用接尿器的结构示意图。

图中：1-集尿斗、2-固定硅胶套、3-固定夹、4-导管、5-连接头、6-接尿袋、7-连接带、8-排尿管、9-阀门、10-排气孔、11-堵盖、12-挂带、13-阴茎、21-固定部分、22-环状导边。

【具体实施方式】

参阅图1，本实用新型一种男用接尿器，包括集尿斗1、固定硅胶套2、固定夹3、导管4、连接头5、接尿袋6、连接带7、排尿管8和阀门9，所述集尿斗1的上端设有固定硅胶套2，所述连接带7的一端与集尿斗1固定连接，另一端与固定夹3固定连接，所述集尿斗1的下端设有连接头5，所述导管4的一端与连接头5插接连接，另一端与接尿袋6的上端连通，所述接尿袋6的底部设有排尿管8，所述排尿管8上设有阀门9，所述接尿袋6的上端设有排气孔10，所述排气孔10上设有堵盖11，所述固定硅胶套2的上端形成有加厚的固定部分21，所述接尿袋6的上端设有挂带12，所述固定硅胶套2的下端形成有环状导边22。

本实用新型工作过程：

本实用新型一种男用接尿器在工作过程中，将固定硅胶套2套在患者的阴茎13上，通过固定夹3对多余的固定部分21进行夹持，使固定部分21能固定在阴茎13上，并与阴茎13之间形成密封，尿液排在集尿斗1内通过导管4进入到接尿袋6，当接尿袋6内的尿液需要排放时，护理人员打开阀门9可对接尿袋6内的尿液进行排放，与现有技术相比，能够使用方便，减少护理者的工作量和避免尿液遗漏。

上述实施例是对本实用新型的说明，不是对本实用新型的限定，任何对本实用新型简单变换后的方案均属于本实用新型的保护范围。
