腰大池集合引流装置的制作方法

本实用新型涉及医疗领域，特别涉及一种腰大池集合引流装置。

背景技术：

现代医学治疗中，在进行腰椎穿刺手术后通常需要采用引流装置将椎管蛛网膜下腔室内的积液排出。引流装置包括腰大池持续引流管和引流袋，在椎管蛛网膜下腔置入腰大池持续引流管（简称腰池引流管），通过腰池引流管与引流袋相配合达到引流脑脊液的目的，该方法具有创伤小、可控制引流速度，避免反复腰椎穿刺痛苦等优点。该方法同样也适用于脑外科蛛网膜下腔出血、脑膨出、脑积水、颅内感染、颅内病变等显微手术需要术中降低颅内压者的患者。该腰池引流能够降低颅内压，还能鞘内注药。由于腰池引流操作特点和治疗留置的特点，目前临床采用的腰池引流管由细长软管和连接头组成，但是该软管末端的构造无法与引流袋连接牢固，导致密封性差，甚至导致引流袋脱落。并且由于腰池引流管与引流袋之间相互贯通，还存在引流袋内积液经腰池引流管回流入患者体内造成感染的风险。

技术实现要素：

本实用新型的目的是针对现有技术的不足，提供一种腰大池集合引流装置，该腰大池集合引流装置便于连接，保证连接的紧密性并能防止引流管逆流。

本实用新型的目的可以通过以下技术方案实现：

一种腰大池集合引流装置，包括引流管本体和引流袋袋体，其特征在于：所述引流管本体的一端为引流端，另一端为连接端，所述引流管本体的连接端设有连接头，所述连接头上设有内螺纹，所述引流袋袋体上端的引流接头设有用于与引流管本体的连接头相配合的外螺纹。

所述引流管本体的靠近连接头端内壁设有用于防止逆流的单向开口膜和防逆流支撑凸起，所述单向开口膜中部设有开口。

所述开口为十字开口。

所述单向开口膜距离连接端有5～10mm的间距。

所述引流管本体上还设有可翻折的密封塞，所述密封塞与连接头相配合用于堵塞引流管。

所述密封塞上设有与连接头的内螺纹相配合的外螺纹。

所述密封塞采用硅胶制成。

所述引流管本体和引流袋袋体均采用硅胶制成。

本实用新型的有益效果：本实用新型的结构简单，引流管本体的一端为引流端，另一端为连接端，引流管本体的连接端设有连接头，连接头上设有内螺纹，引流袋袋体上端的引流接头设有用于与引流管本体的连接头相配合的外螺纹。引流管本体通过连接头的内螺纹与引流袋的外螺纹相配合进行连接，便于连接操作，使引流管本体的连接头与引流袋袋体连接更牢固，不仅密封性好，保证连接的紧密性，避免了引流袋脱落，适用范围广。

所述引流管本体的靠近连接头端内壁设有用于防止逆流的单向开口膜和防逆流支撑凸起，所述防逆流支撑凸起所述单向开口膜中部设有开口。当引流袋中的积液逆流时，推动用于防止逆流的单向开口膜向反方向打开，此时防逆流支撑凸起防止了单向开口膜向反向打开，从而实现了引流管的防逆流。本实用新型在引流管中设置单向开口膜，防止了引流袋内溶液经引流管回流入患者体内，避免了造成感染的风险。

所述单向开口膜距离连接端有5～10mm的间距，避免了引流管的连接头与引流袋连接时，阻碍单向开口膜的正常打开，从而影响引流速度。

所述引流管本体上还设有可翻折的密封塞，所述密封塞与连接头相配合用于堵塞引流管。当需要密封引流管时，通过密封塞翻折与连接头相配合实现对引流管的密封，该操纵简单。

所述引流管本体、密封塞和引流袋袋体均采用硅胶制成，密封性能更好。

附图说明

图1为本实用新型引流管的结构示意图；

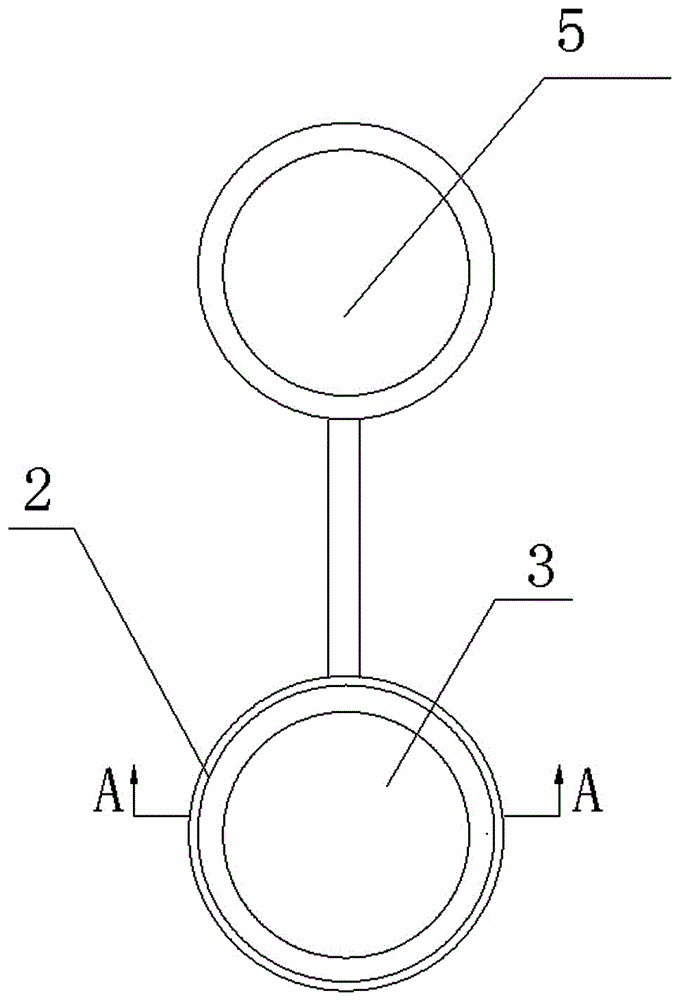

图2为本实用新型引流管的连接头侧的结构示意图；

图3为图2中A-A的剖视图；

图4为本实用新型引流袋的结构示意图；

图5为本实用新型的引流袋和引流管本体的连接状态示意图。

具体实施方式

下面结合附图对本实用新型作进一步地说明。

参见图1至图5所示，一种腰大池集合引流装置，包括引流管本体1和引流袋袋体6，所述引流管本体1的一端为引流端1-1，另一端为连接端1-2，所述引流端1-1伸入手术切口处，所述连接端1-2呈90度开口，连接端1-2设有连接头2，所述连接头2通过螺纹连接固定在引流管本体1上，所述连接头2上设有内螺纹。所述引流袋袋体6的上端设有引流接头7，引流袋袋体6的下端设有排液口8，所述排液口8设有排液管；所述引流袋袋体6上端的引流接头7设有用于与引流管本体1的连接头2相配合的外螺纹。不同规格引流袋引流接头7的外螺纹与连接头2的内螺纹相配合，使引流袋袋体牢固的连接在引流管本体上。该螺纹连接使引流袋和引流管连接更牢固，引流袋的适用范围广。所述引流袋袋体6上标注有刻度线，该刻度线以每5mm为一个刻度，便于记录引流量。

进一步地：所述引流管本体1的靠近连接头端内壁设有用于防止逆流的单向开口膜3和防逆流支撑凸起4，单向开口膜3固定在引流管本体1的内部，单向开口膜3中部设有开口，所述开口为十字开口，或者其他交叉式开口；所述防逆流支撑凸起4位于单向开口膜的内侧，防逆流支撑凸起4采用若干个防逆流支撑凸起，或者采用一个圆环形的防逆流支撑凸起。所述单向开口膜3距离连接端1-2有5～10mm的间距。本实施例中：单向开口膜3离连接端1-2的距离为5mm，该间距避免了引流管的连接头在与引流袋进行连接时，抵在单向开口膜上，阻碍了单向开口膜的正常打开。通过单向开口膜3和防逆流支撑凸起4有效的防止了引流袋中的积液倒流入引流管，避免了积液倒流造成的感染。

进一步地：所述引流管本体1上还设有可翻折的密封塞5，所述密封塞5通过软连接带固定在引流管本体1上，当密封塞翻折与连接头相配合时，用于堵塞引流管。所述密封塞5上设有与连接头的内螺纹相配合的外螺纹。所述引流管本体1、引流袋袋体6和密封塞5均采用硅胶制成，硅胶具有一定的弹性，使密封塞和引流管本体连接更紧密，密封性更好。
