保温套的制作方法

本实用新型涉及医疗输液器械领域，特别涉及一种保温套。
背景技术：

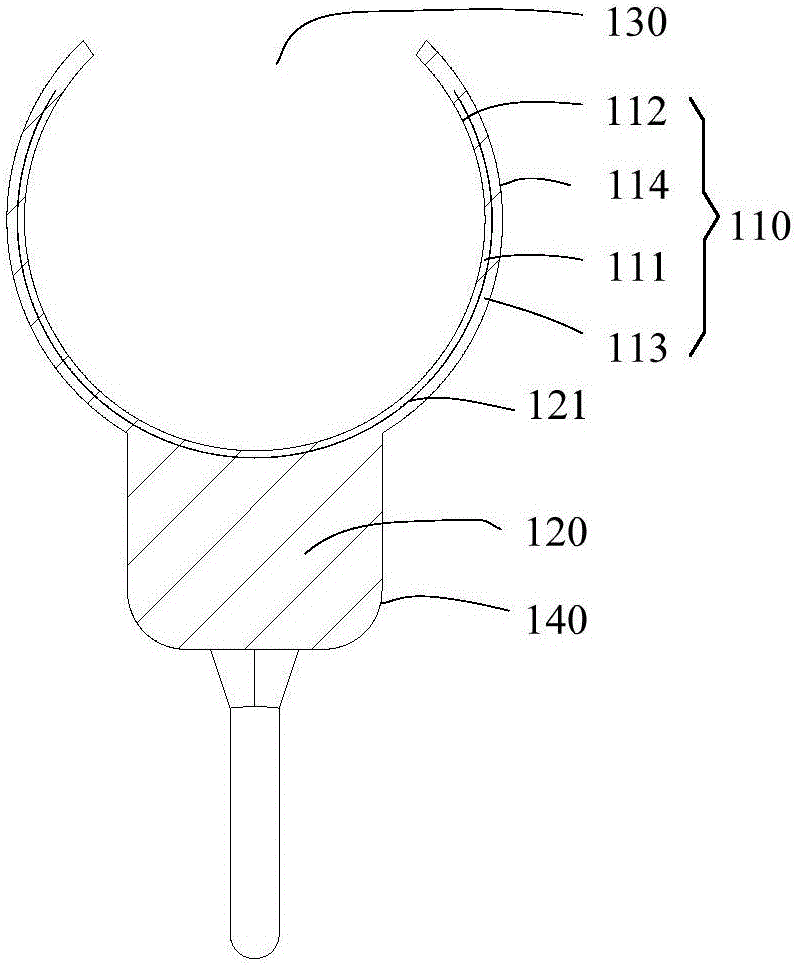

：随着医疗行业的发展，医疗设备也在不断进步。其中，CT扫描仪是一种较先进的且功能较齐全的病情探测仪器，而CT造影剂注射器是为了配合CT扫描仪注射造影剂的专用设备。CT造影剂注射器安装有注射筒，所述注射筒里盛放有造影剂。冬季期间，气温较低，由于所述注射筒裸露在空气环境中，容易使得所述注射筒内的造影剂散热较快，从而使得所述注射筒内的造影剂温度与人体温度相比较低。若将温度较低的造影剂直接注射到人体内，由于造影剂的温度与人体的体温相差较大，会导致人体出现不适感。因此，亟需一种能应用于CT造影剂注射器上对注射筒内的造影剂进行保温的保温套。技术实现要素：本实用新型的主要目的是提供一种保温套，应用于CT造影剂注射器中，旨在对注射筒内的造影剂进行保温。为到达上述之技术目的，本实用新型提供一种保温套，用于包裹CT造影剂的注射筒，用以对注射筒内的造影剂进行保温，所述保温套包括保温套筒，以及加热装置，其中，所述保温套筒包括位于内层且采用导热材料制成的导热层；所述加热装置包括电控元件，以及与所述电控元件电性连接的多个加热丝、所述加热丝嵌设于所述导热层。优选地，所述加热丝沿着所述保温套筒的周向延伸。优选地，所述保温套筒具有沿其轴向设置的缺口，所述缺口自所述保温套筒的一端延伸至另一端，以使所述保温套筒呈半封闭设置。优选地，所述保温套筒具有位于所述缺口的两侧的侧端部，所述保温套筒的侧端部呈圆弧过渡设置。优选地，所述保温套筒设有安装部，所述安装部固定安装于所述保温套筒的外层上，所述电控元件置于所述安装部内。优选地，所述安装部与所述保温套筒为一体成型设置。优选地，所述保温套筒的外层设有加强筋，所述加强筋沿着所述保温套筒的周向设置。优选地，所述导热层采用导热硅胶，或者PC、PP、SAB材料制成。优选地，所述保温套筒还包括位于外层的隔热保护层。优选地，所述隔热保护层采用纤维网布、布岩棉、或泡沫制成。本实用新型技术方案在保温套的保温套筒的导热层嵌设多个加热丝，所述多个加热丝经过所述加热装置加热后，通过所述导热层导热，从而对被环套于所述保温套筒内的注射筒内的造影剂进行保温。附图说明为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图示出的结构获得其他的附图。图1为本实用新型的保温套的一实施例的主视图；图2为图1的保温套沿Ⅰ-Ⅰ的剖视图；图3为图1的保温套的左视图；图4为图1的保温套的俯视图；图5为图1的保温套环套注射筒的示意图。本实用新型附图标号说明：标号名称标号名称100保温套120加热装置110保温套筒121加热丝111内层130缺口112导热层131侧端部113外层140安装部114隔热保护层200注射筒本实用新型目的的实现、功能特点及优点将结合实施例，参照附图做进一步说明。具体实施方式下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型的一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。需要说明，若本实用新型实施例中有涉及方向性指示(诸如上、下、左、右、前、后……)，则该方向性指示仅用于解释在某一特定姿态(如附图所示)下各部件之间的相对位置关系、运动情况等，如果该特定姿态发生改变时，则该方向性指示也相应地随之改变。另外，若本实用新型实施例中有涉及“第一”、“第二”等的描述，则该“第一”、“第二”等的描述仅用于描述目的，而不能理解为指示或暗示其相对重要性或者隐含指明所指示的技术特征的数量。由此，限定有“第一”、“第二”的特征可以明示或者隐含地包括至少一个该特征。另外，各个实施例之间的技术方案可以相互结合，但是必须是以本领域普通技术人员能够实现为基础，当技术方案的结合出现相互矛盾或无法实现时应当认为这种技术方案的结合不存在，也不在本实用新型要求的保护范围之内。CT造影剂注射器上安装有注射筒，所述注射筒用以盛放造影剂。冬季期间，气温较低，由于所述注射筒裸露在空气环境中，容易使得所述注射筒内的造影剂散热较快，从而导致造影剂的温度与人体温度相比较低，因此本实用新型提供一种保温套，旨在对注射筒内的造影剂进行保温。图1至图4为本实用新型保温套100提供的一实施例的结构示意图，请参阅图1、图2和图3，于本实用新型的实施例中，所述保温套100包括保温套筒110，以及加热装置120，其中，所述保温套筒110包括位于内层111且采用导热材料制成的导热层112；所述加热装置120包括电控元件(未图示)，以及与所述电控元件电性连接的多个加热丝121，所述加热丝121嵌设于所述导热层112。本实用新型技术方案在保温套100的保温套筒110的导热层112嵌设多个加热丝121，所述加热丝121经过所述加热装置120加热后，通过所述导热层112对被环套于所述保温套筒110内的注射筒200(请参阅图5)内的造影剂进行保温。于本实用新型实施例中，所述加热丝121在所述导热层112内的嵌设方式和排布方式有多种，例如，所述加热丝121可沿着所述保温套筒110的周向延伸，并使多个所述加热丝121沿着所述保温套筒110的轴向排布，以加强所述保温套筒110对注射筒200的环套作用的效果，另一种嵌设和排布方式是，将所述加热丝121沿着所述保温套筒110的轴向延伸，并使多个所述加热丝121沿着所述保温套筒110的周向排布，只是这种嵌设和排布方式对所述保温套筒110对注射筒200的环套作用的加强效果较弱。具体地，于本实施例中，所述加热丝121沿着所述保温套筒110的周向延伸，且使多个所述加热丝121沿着所述保温套筒110的轴向排布，以加强所述保温套筒110对注射筒200的环套作用的效果。为了方便所述保温套100将注射筒200套设于其中，所述保温套筒110具有沿其轴向设置的缺口130，请参阅图4，所述缺口130自所述保温套筒110的一端延伸至另一端，以使所述保温套筒110呈半封闭设置。具体地，于本实施例中，所述保温套筒110沿其轴向设置有缺口130，所述缺口130自所述保温套筒110的一端延伸至另一端，以使所述保温套筒110呈半封闭设置，所述缺口130形成所述保温套用以套设注射筒200的套口。当然，所述缺口130并不是必须的，所述保温套筒110可以不设置所述缺口130，例如，所述保温套筒110呈完整的圆筒状设置，使用时，可使注射筒200通过所述保温套筒110两端的筒口，从而注射筒200被所述保温套筒110套设于其中，所述保温套100仍然能对注射筒200内的造影剂进行保温，只是，若注射筒200还连接有其他结构时，这种设置方式就不方便所述保温套筒110环套注射筒200。于本实用新型实施例中，所述保温套筒110具有位于所述缺口130的两侧的侧端部131，若所述侧端部131之间的衔接处有棱角，在所述保温套筒110环套注射筒200时，有可能会损坏注射筒200，因此所述侧端部131之间采用圆弧过渡连接。具体地，于本实施例中，所述保温套筒110具有位于所述缺口130的两侧的侧端部131，所述保温套筒110的侧端部131呈圆弧过渡设置，用以在所述保温套筒110环套注射筒200时，减小对注射筒200的损坏。于本实用新型实施例中，所述保温套筒110设有安装部140，所述安装部140固定安装于所述保温套筒110的外层113上，所述电控元件置于所述安装部140内。具体地，于本实施例中，通过在所述保温套筒110上设置安装部140，使所述安装部140固定安装于所述保温套筒110的外层113上，将所述电控元件置于所述安装部140内，从而，所述安装部140将所述电控元件保护于其中，避免所述电控元件受到外界的破坏。本实用新型实施例中，所述安装部140与所述保温套筒110的连接方式并不固定，因此所述安装部140与所述保温套筒110可以呈一体成型设置，或者将所述安装部140设置成独立结构，并通过焊接或者粘接等方式固定安装于所述保温套筒110上，相对来说，将所述安装部140与所述保温套筒110呈一体成型设置，这种方式较为简单，且与所述保温套筒110连接的稳定性较好。具体地，于本实施例中，所述安装部140与所述保温套筒110为一体成型结构，所述安装部140自所述保温套筒110的外层113向外侧凸出设置。当使用所述保温套筒110环套注射筒200时，由于所述保温套筒110的外层113设置有安装部140，使得所述保温套筒110的外层113受到较强的作用力，容易造成所述保温套筒110的外层113扭曲变形，因此，所述保温套筒110的外层113设有加强筋(未图示)，所述加强筋的设置方式不做限定，最好地，将所述加强筋沿着所述保温套筒110的周向设置。具体地，于本实施例中，所述保温套筒110的外层113设有加强筋，所述加强筋沿着所述保温套筒110的周向设置，所述加强筋用以增强所述保温套筒110稳定性，避免所述保温套筒110环套注射筒200时，受到较强的作用力而扭曲变形。于本实用新型实施例中，所述导热层112的制作材料以具备良好的导热性能为最佳，这样能够有效地对注射筒200进行保温，可采用的软胶类材料有导热硅胶等，或者硬胶类，如PC、PP、SAB材料等。具体地，于本实施例中，所述导热层112采用导热硅胶制成，这种导热硅胶具有较好的导热以及绝缘性能，且其材质通常是柔软表面自带粘性，可进一步地将所述加热丝121固定于所述导热层112与内，使所述加热丝121不轻易发生移位。于本实用新型实施例中，所述保温套筒110的外层113的一面与所述加热丝121接触，而另一面裸露在空气环境中，容易导致所述加热丝121通过所述保温套筒110的外层113向空气散热，若所述保温套筒110的外层113的导热性较好，还有可能造成所述保温套筒110的外层113的温度较高，人体触碰到会对人体造成伤害，因此，所述保温套筒110还设有位于外层113的隔热保护层。具体地，于本实施例中，所述保温套筒110还包括位于外层113的隔热保护层114，所述隔热保护层114用以避免所述加热丝121向空气环境散热，且避免所述保温套筒110的外层113的温度过高，防止人体触碰造而成意外伤害。于本实用新型实施例中，所述隔热保护层114的制作材料以具备良好的隔热性为最佳，以避免所述加热丝121向所述外层113散热导致而所述外层113温度过高时被人体触碰后会造成伤害，因此所述隔热保护层114最好采用纤维网布、布岩棉、或泡沫等隔热性能较好的材料。具体地，于本实施例中，所述隔热保护层114采用纤维网布制成，这种纤维网布具备良好的隔热以及绝缘性能，避免所述加热丝121向所述外层113散热导致而所述外层113温度过高时被人体触碰后会造成伤害。图5为图1的保温套环套注射筒的示意图，请参阅图5，所述保温套100将注射筒200环套在位于所述内层111的导热层112内，通过所述导热层112对注射筒200里盛放的造影剂进行保温。以上仅为本实用新型的优选实施例，并非因此限制其专利范围，凡是利用本实用新型说明书及附图内容所作的等效结构或等效流程变换，直接或间接运用在其他相关的
技术领域：
，均同理包括在本实用新型的专利保护范围内。当前第1页1 2 3
