一种智能化婴儿护理床的制作方法

本实用新型涉及婴儿用品领域，特别涉及一种智能化婴儿护理床。

背景技术：

现有技术中，婴儿护理床是简单个婴儿提供一个睡觉和休憩的场所，不具备别的功能，使得婴儿床的功能十分单调，同时也不放心将婴儿单独放在婴儿床内，容易被他人抱走，必须要有人进行照看，而且婴儿床的滚轮不易固定，导致婴儿床容易发生移动，对婴儿床内的婴儿具有安全风险。

技术实现要素：

本实用新型所要解决的技术问题是提供一种智能化婴儿护理床，使得滚轮相对固定，不易发生移动，提高婴儿床的安全性能，以解决现有技术中导致的上述多项缺陷。

为实现上述目的，本实用新型提供以下的技术方案：一种智能化婴儿护理床，包括婴儿床，所述婴儿床内设有音乐播放系统和温湿度检测系统，婴儿床的底部设有转轮座，转轮座内设置有转轮，转轮相对于转轮座转动，转轮处设有刹车系统，该刹车系统包括刹车连杆机构，该刹车连杆机构包括由两个连杆组成的夹角杆，夹角杆内部设有弹簧，夹角杆相对于转轮座铰接，夹角杆的内侧连杆上设有刹车皮，夹角杆的夹角处设有定位板，该定位板由磁性材料制成，转轮座内侧顶部设有金属板，转轮座内在定位板的下方设有金属杆。

优选的，所述婴儿床设有离床报警装置，该离床报警装置包括重力感应模块、控制器、APP模块和GPS模块；

重力感应模块，感应婴儿的重量，判断婴儿是否离开婴儿床，并将信号发送给控制器；

控制器，接收重力感应模块发送的信号，向GPS模块发送信号；

GPS模块，将定位数据发送给APP模块；

APP模块，将定位数据编辑短信，发送到指定的手机上。

优选的，所述音乐播放系统包括环绕婴儿床设置的喇叭、内置播放器和音频存储器，三者依次连接，内置播放器调取音频存储器内的音频信息，并通过喇叭播放出来。

优选的，所述温度和湿度检测系统包括温度传感器和湿度传感器，婴儿床外设有屏幕，屏幕内设有数据转换器，数据转换器与温度传感器和湿度传感器相连接；

数据转换器将数据信号转换为视频信号。

采用以上技术方案的有益效果是：本实用新型结构的智能化婴儿护理床，针对婴儿护理床上，可自动播放音乐，感应温度，感应空气湿度，GPS定位，离床报警功能，应用于家庭婴儿护理行业，转轮处同时增加了刹车系统，提高了婴儿床的安全性能。

附图说明

图1是本实用新型的结构示意图；

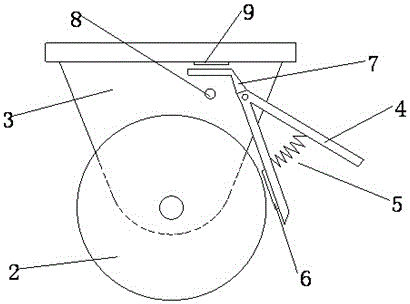

图2是刹车系统刹车的示意图；

图3是刹车系统不刹车的示意图。

其中，1--婴儿床、2-转轮、3--转轮座、4--夹角杆、5--弹簧、6--刹车皮、7--定位板、8--金属杆、9--金属板、10--屏幕、11--喇叭。

具体实施方式

下面结合附图详细说明本实用新型的优选实施方式。

图1出示本实用新型的具体实施方式：一种智能化婴儿护理床，包括婴儿床1，所述婴儿床1内设有音乐播放系统和温湿度检测系统，婴儿床1的底部设有转轮座3，转轮座3上设置有转轮2，转轮2相对于转轮座3转动，转轮2处设有刹车系统，该刹车系统包括刹车连杆机构，该刹车连杆机构包括由两个连杆组成的夹角杆4，夹角杆4内部设有弹簧5，夹角杆4相对于转轮座3铰接，夹角杆4的内侧连杆上设有刹车皮6，夹角杆4的夹角处设有定位板7，该定位板7由磁性材料制成，转轮座3内侧顶部设有金属板9，转轮座3内在定位板7的下方设有金属杆8。刹车系统刹车时，在外力作用下，定位板7与金属板9磁性接触，刹车皮6与转轮2接触，刹车系统不刹车时，在外力作用下，定位板7与金属杆8相接触，刹车皮6与转轮2分离。

婴儿床设有离床报警装置，该离床报警装置包括重力感应模块、控制器、APP模块和GPS模块；

重力感应模块，感应婴儿的重量，判断婴儿是否离开婴儿床，并将信号发送给控制器；

控制器，接收重力感应模块发送的信号，向GPS模块发送信号；

GPS模块，将定位数据发送给APP模块；

APP模块，将定位数据编辑短信，发送到指定的手机上。

音乐播放系统包括环绕婴儿床设置的喇叭11、内置播放器和音频存储器，三者依次连接，内置播放器调取音频存储器内的音频信息，并通过喇叭11播放出来。

温湿度检测系统包括温度传感器和湿度传感器，婴儿床外设有屏幕10，屏幕10内设有数据转换器，数据转换器与温度传感器和湿度传感器相连接；数据转换器将数据信号转换为视频信号。

目前，从产品面，说到婴儿护理床都是把婴儿放在木质结构的或者塑料结构的小床上，四周是围栏式的婴儿床，而我们这款智能婴儿护理床，比传统的婴儿床更加便捷，装上刹车系统，方便婴儿床的移动，而且加装音乐播放系统，可以立体声环绕给婴儿播放音乐和故事，床上加装温度和湿度检测系统，可以直观的在床体屏幕上显示空气湿度及环境温度，离床报警装置，可以防止婴儿离床，如果婴儿车在外面环境下，万一不法分子偷抢婴儿，离床报警装置启动，无论父母在多远，都能及时收到婴儿护理床紧急反馈信息，让婴儿床更加安全。

本实用新型结构的智能化婴儿护理床，针对婴儿护理床上，可自动播放音乐，感应温度，感应空气湿度，GPS定位，离床报警功能，应用于家庭婴儿护理行业，转轮处同时增加了刹车系统，提高了婴儿床的安全性能

以上所述的仅是本实用新型的优选实施方式，应当指出，对于本领域的普通技术人员来说，在不脱离本实用新型创造构思的前提下，还可以做出若干变形和改进，这些都属于本实用新型的保护范围。
