一种病患转运担架的制作方法

本实用新型涉及一种病患转运担架。

背景技术：

医疗临床上，在搬运患者的时候需要倍加的小心，大幅度的移动或者晃动就会增加患者的病情，严重时会成为导致患者死亡的直接原因，但是现有使用的搬运担架一般结构简单，功能单一，很容易造成患者的大幅度移动，所以这是急需解决的问题。

技术实现要素：

本实用新型要解决的技术问题是提供一种病患转运担架，通过设置弹簧柔性支撑，床面支架杆可以在滑槽内上、下滑动，该结构可以卸掉所产生的震荡，避免震荡对患者的心脏造成负担，避免给患者带来二次伤害。

为解决上述问题，本实用新型采用如下技术方案：

一种病患转运担架，包括两个对称设置的担架杆组件，所述担架杆组件包括担架杆、底部支撑杆和把手杆，所述担架杆的两端设置有连接端，所述把手杆螺纹连接于所述连接端内，所述底部支撑杆对称设置有两根，所述底部支撑杆设置在所述担架杆的下方，所述底部支撑杆与所述担架杆之间焊接固定，所述底部支撑杆为空心杆件，所述底部支撑杆内设置有弹簧，所述底部支撑杆的外圆周面上设置有滑槽，所述滑槽贯穿所述底部支撑杆，在两侧所述滑槽之间配合有床面支架杆，所述床面支架杆的两端具有外螺纹，所述床面支架杆的两端延伸至所述滑槽外部，所述床面支架杆的两端设置有锁紧螺母，所述床面支架杆与所述弹簧相抵，两侧所述床面支架杆之间配合有双层担架床面。

优选地，所述底部支撑杆的底部设置有支撑底座。

优选地，所述支撑底座的顶部设置有套部，所述套部的顶部设置有配合所述底部支撑杆的套孔，在所述套孔的孔壁上环形设置有三根以上的锁紧条，所述锁紧条为橡胶制成。

优选地，所述把手杆的外部设置有把手套。

优选地，所述把手套具有把手槽，所述把手槽内设置有按摩凸点。

本实用新型的有益效果是：本装置在使用时通过底部支撑杆支撑地面，避免患者与地面之间接触，同时床面支架杆通过弹簧柔性支撑，床面支架杆可以在滑槽内上、下滑动，在搬运过程中，该结构可以卸掉所产生的震荡，避免震荡对患者的心脏造成负担，避免给患者带来二次伤害，本装置的结构较为简单，成本较为低廉，适合推广使用。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

图1为本实用新型的结构示意图；

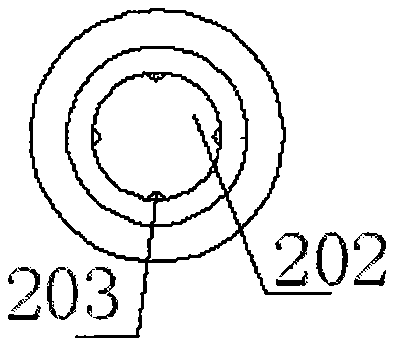

图2为支撑底座的俯视图。

具体实施方式

下面结合附图对本实用新型的优选实施例进行详细阐述，以使本实用新型的优点和特征能更易于被本领域技术人员理解，从而对本实用新型的保护范围做出更为清楚明确的界定。

参阅图1和图2所示的一种病患转运担架，包括两个对称设置的担架杆组件1，所述担架杆组件1包括担架杆101、底部支撑杆102和把手杆103，所述担架杆101的两端设置有连接端111，所述把手杆103螺纹连接于所述连接端111内，所述底部支撑杆102对称设置有两根，所述底部支撑杆102设置在所述担架杆101的下方，所述底部支撑杆102与所述担架杆101之间焊接固定，所述底部支撑杆102为空心杆件，所述底部支撑杆102内设置有弹簧104，所述底部支撑杆102的外圆周面上设置有滑槽105，所述滑槽105贯穿所述底部支撑杆102，在两侧所述滑槽105之间配合有床面支架杆106，所述床面支架杆106的两端具有外螺纹，所述床面支架杆106的两端延伸至所述滑槽105外部，所述床面支架杆106的两端设置有锁紧螺母107，所述床面支架杆106与所述弹簧104相抵，两侧所述床面支架杆106之间配合有双层担架床面108。

本实用新型中一个较佳的实施例，所述底部支撑杆102的底部设置有支撑底座2。

本实用新型中一个较佳的实施例，所述支撑底座2的顶部设置有套部201，所述套部201的顶部设置有配合所述底部支撑杆2的套孔202，在所述套孔202的孔壁上环形设置有三根以上的锁紧条203，所述锁紧条203为橡胶制成。

本实用新型中一个较佳的实施例，所述把手杆103的外部设置有把手套3。

本实用新型中一个较佳的实施例，所述把手套3具有把手槽301，所述把手槽301内设置有按摩凸点(未图示)。

本实用新型的有益效果是：本装置在使用时通过底部支撑杆支撑地面，避免患者与地面之间接触，同时床面支架杆通过弹簧柔性支撑，床面支架杆可以在滑槽内上、下滑动，在搬运过程中，该结构可以卸掉所产生的震荡，避免震荡对患者的心脏造成负担，避免给患者带来二次伤害，本装置的结构较为简单，成本较为低廉，适合推广使用。
