ICU用无毛式按摩冲吸牙刷的制作方法

本实用新型涉及一种医疗辅助器械，具体涉及一种ICU用无毛式按摩冲吸牙刷。

背景技术：

目前，日常生活中的牙刷，都适用于能自理的人使用。医院对因口腔、颌面部疾病导致张口受限和不能自漱患者进行口腔护理时，仍采用传统的弯止血钳夹盐水棉球擦洗法。ICU中危重病人，临床气管插管患者由于气管插管的阻挡，难以对牙内面、牙缝、舌下面、舌后根、咽喉部等口腔内死角部位进行彻底的清洁，加上分泌物残留和牙表面的污垢不断积累而产生口腔异味、口腔感染、牙菌斑，以致VAP的发生风险升高。传统的棉球擦拭法难以达到全面清洁的目的，有研究报道采用口腔冲洗法，效果优于传统的擦试法。但单纯的口腔冲洗不能有效去除牙菌斑，牙刷和软毛刷进行口腔擦拭常因刷毛拉伤口腔粘膜，而且易发生牙龈红肿、出血及口臭。

技术实现要素：

本实用新型的目的是提供一种ICU用无毛式按摩冲吸牙刷，以克服现有技术的不足。

一种ICU用无毛式按摩冲吸牙刷，其特征在于包括一个牙刷主体和控制装置，所述牙刷主体包括刷头和内含进水管与出水管的手柄，所述进水管与出水管通过管路分别与一个给水罐和一个排水罐连接，考虑到方便对患者口腔内牙龈按摩，所述刷头上表面设有按摩片，按摩片上嵌有按摩头，且该按摩头上设有出水孔，所述出水孔与所述进水管相通；所述刷头下表面设有吸水孔，且该吸水孔与所述吸水管相通。

考虑到清洗口腔的效果，所述出水孔通过设置在按摩头内部的细管与进水管相通；且细管与按摩片成30度—90度角，从而使出水孔出水时能够成一定角度将水流喷射出。

考虑到进水和吸水操作方便控制，所述手柄设有进水控制开关。

所述管路为集成式管路，该集成式管路内含分别用于与所述进水管、吸水管相连的分支管路，以及用于连接控制装置和进水控制开关的数据线。

本实用新型的优点在于：结构简单，操作方便，使用效果好，成本低廉，避免了传统牙刷刷毛损伤口腔粘膜，增加按摩功能，方便护理人员操作，减少了工作量，避免了因不能及时清洗口腔，使患者因口腔细菌导致病情恶化的情况。

附图说明

图1为本实用新型的总体结构示意图。

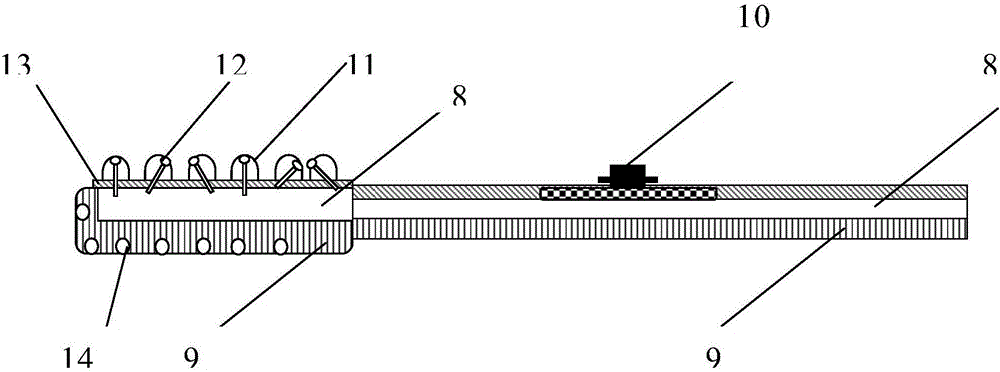

图2为本实用新型牙刷主体部分的平面示意图。

图3为本实用新型刷头部分的平面示意图。

图4为本实用新型刷头部分的俯视图。

其中，1、牙刷主体，2、管路，3、给水罐，4、排水罐，5、控制装置，6、刷头，7、手柄，8、进水管，9、吸水管，10、细管，11按摩头，12、出水孔，13按摩片，14、吸水孔，15、进水控制开关。

具体实施方式

如图1-4所示，一种ICU用无毛式按摩冲吸牙刷，其特征在于包括一个牙刷主体1和控制装置5，所述牙刷主体1包括刷头6和内含进水管8与出水管9的手柄7，所述进水管8与出水管9通过管路2分别与一个给水罐3和一个排水罐4连接，考虑到方便对患者口腔内牙龈按摩，所述刷头6上表面设有按摩片13，按摩片13上嵌有按摩头11，且该按摩头11上设有出水孔12，所述出水孔12与所述进水管8相通；所述刷头6下表面设有吸水孔14，且该吸水孔14与所述吸水管9相通。

如图2、3、4所示，考虑到清洗口腔的效果，所述出水孔12通过设置在按摩头11内部的细管16与进水管8相通；所述细管10与按摩片13成30度—90度角。

如图1、2所示，考虑到进水和吸水操作方便控制，所述手柄7设有进水控制开关15。

所述管路2为集成式管路，该集成式管路内含分别用于与所述进水管8、吸水管9相连的分支管路，以及用于连接控制装置5和进水控制开关15的数据线。

使用本实用新型时，将刷头6插入患者口腔，打开控制中心5，通过手柄7上的控制开关15控制进水和吸水，当清洗时，水流由给水罐3经管路2进水管8进入牙刷主体1，最终通过刷头6上的按摩头11的出水孔12喷射而出，因有一定的压力，且出水口12与刷头6有一定的角度，可以在最小的活动范围内有效的清洗口腔内的各个死角，同时可以利用控制开关15控制吸水，使清洗完的水能及时排除口腔，避免交叉污染。
