一种新型的理疗针的制作方法

本实用新型涉及一种新型的理疗针，属于理疗技术领域。

背景技术：
：

理疗在现代生活中越来越受人青睐，理疗过程中会需要用到针对人体的不同部位进行针灸、电疗等，由于现有理疗中的针功能单一，不能够实现多种功能同时实施，因此效率低下，亟待改进。

技术实现要素：
：

针对上述问题，本实用新型要解决的技术问题是提供一种新型的理疗针，能够帮助针灸的同时还可以用于电疗，功能多样，适用范围广，实用性更强。

本实用的理疗针,它包含不锈钢针体、针柄、金属圈；所述的针柄由上壳、下壳、金属弹片构成；上壳的下部设有下壳，同时上壳与下壳之间设有金属弹片，且金属弹片设置在下壳上的弹片槽内；所述的上壳与下壳上均设有针槽；所述的不锈钢针体卡设在针槽内，且不锈钢针体与金属弹片接触设置；所述的金属圈套设在针柄上。

进一步地，所述的不锈钢针体的两侧设有限位块，且限位块设置在下壳上。

进一步地，所述的不锈钢针体可以为实心针也可以为空心针。

本实用新型的工作原理：当需要电疗时，将整体安装在操作手柄上，通过金属圈的设置，能够将不锈钢针体与操作手柄连接导电，起到电疗的效果，不与操作手柄连接时，可以当做普通的针灸针使用，功能多样。

本实用新型的有益效果：它能克服现有技术的弊端，能够帮助针灸

的同时还可以用于电疗，功能多样，适用范围广，实用性更强。

附图说明：

为了易于说明，本实用新型由下述的具体实施及附图作以详细描述。

图1为本实用新型结构示意图。

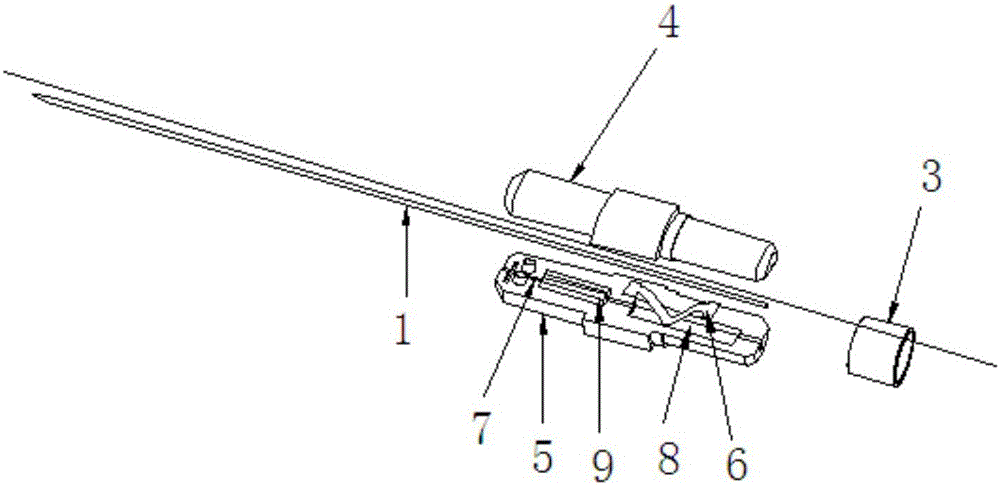

图2为本实用新型的爆炸图。

图3为本实用新型的操作示意图。

1-不锈钢针体、2-针柄、3-金属圈、4-上壳、5-下壳、6-金属弹片、7-针槽、8-弹片槽、9-限位块、10-操作手柄。

具体实施方式：

如图1-图3所示，本具体实施方式采用以下技术方案：它包含不锈钢针体1、针柄2、金属圈3；所述的针柄2由上壳4、下壳5、金属弹片6构成；上壳4的下部设有下壳5，同时上壳4与下壳5之间设有金属弹片6，且金属弹片6设置在下壳5上的弹片槽8内；所述的上壳4与下壳5上均设有针槽7；所述的不锈钢针体1卡设在针槽7内，且不锈钢针体1与金属弹片6接触设置；所述的金属圈3套设在针柄2上。

进一步地，所述的不锈钢针体1的两侧设有限位块9，且限位块9设置在下壳5上。

进一步地，所述的不锈钢针体1可以为实心针也可以为空心针；当不锈钢针体1为实心针时，用作针灸和电疗；当不锈钢针体1为空心针时，除了可以用作电疗外，还可以用于抽除淤血。

本具体实施方式的工作原理：当需要电疗时，将整体安装在操作手柄10上，通过金属圈3的设置，能够将不锈钢针体1与操作手柄10连接导电，起到电疗的效果，不与操作手柄10连接时，可以当做普通的针灸针使用，功能多样。

本具体实施方式的有益效果：它能克服现有技术的弊端，能够帮助针灸的同时还可以用于电疗，功能多样，适用范围广，实用性更强

以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。
