艾灸仪的制作方法

本实用新型涉及一种艾烟处理的装置，尤其涉及一种艾灸仪。

背景技术：

艾灸与针刺学和汤剂学并称为中医三大疗法，是祖国医学中一颗闪亮的明珠。艾灸是借助艾药燃烧的温热和药物燃烧释放的功效，刺激体表穴位或特殊部位，通过经络的传导，达到防病治病目的的一种治疗方法。一直以来，人们艾灸的时候都是请身边的人手持燃烧的艾条，在身体穴位上熏灼，或者借助一些夹具和固定装置来固定艾条，艾条燃烧时产生的艾烟会对患者和周围的人造成熏呛。艾灸治疗过程中，艾药燃烧产生大量艾烟影响环境。

有些人利用排风装置的原理制作了艾灸仪器，将艾药燃烧产生的艾烟通过过滤装置吸到容器里，但是这些仪器往往体积大，不能随身携带，并且从中医要求上讲，吸烟过程中产生的邪风，对艾灸时的穴位也会形成损害，造成治疗风险，而且由于艾烟中含有大量的焦油成份，因此需要频繁的更换滤芯，提高了使用成本，也带来了不便。

也有一些仪器采用自然流动的方式，让艾烟通过管道流动到纳烟箱中，但是由于艾烟扩散性很大，在没有动力的情况下很难完全流动到容器内，所以除烟效果非常不好。

现有技术的艾灸仪，存在体积大不易携带、艾烟容易泄漏、使用过程消耗滤芯耗材等缺点。

技术实现要素：

本实用新型的目的在于提供一种艾灸仪，让艾烟稳定地从艾灸仪排向另一个目标空间。

本实用新型的艾灸仪，包括艾灸罩、排烟管道和纳烟机箱，排烟管道连通艾灸罩的出烟口和纳烟机箱的进烟口，纳烟机箱内设有动力装置，动力装置与软管末端连接，软管的另一端连通纳烟机箱的进烟口。

其中，动力装置为功率可调的设备。

其中，所述动力装置可以为电机，电机的转轴上连接第一传动连杆的一端，第一传动连杆的另一端连接第二传动连杆的一端，第二传动连杆的另一端连接软管末端。

其中，在软管末端设有艾烟过滤装置。

其中，艾灸罩上段侧面设有出烟口，艾灸罩下段设有多个进气孔，进气孔倾斜向上。

根据一个实施例，动力装置为电机，电机转轴上顺序连接两根传动连杆，传动连杆与软管末端连接，所述艾灸仪设有严密包裹住软管末端的气囊，软管末端设有除烟炭包，纳烟机箱内还设置艾灸罩和排烟管道的容纳空腔，纳烟机箱外部设置便携部件。

优选地，气囊上设有透气孔，透气孔用隔烟透气的材料密封。

本实用新型的有益效果在于，利用本实用新型的艾灸仪，通过摇摆除烟，可以完全控制艾烟稳定地从艾灸仪进入纳烟机箱，除烟效果好。

通过调节摇摆除烟装置的功率，能够控制艾烟进入摇摆除烟装置的进气量，相应的也就控制了艾灸罩进气口的进气量，从而保证艾药能够迅速充分的燃烧，提高艾灸疗效。

相对于风机方式排烟，本实用新型的艾灸仪，不存在焦油等附着在叶轮和传动轴等部件上，对设备产生影响的问题；不需要在进风口加装过滤网，不存在过滤网、滤芯阻塞，需要频繁清洗和更换，因而提高使用成本的问题。因此对于焦油含量较高的艾烟，可以稳定方便洁净的将其排出，并且还避免了艾灸过程中邪风造成治疗风险的问题。

并且，本实用新型的艾灸仪，体积小方便随身携带。

附图说明

图1是艾烟处理方法的原理图；

图2是艾烟处理方法的摆动示意图；

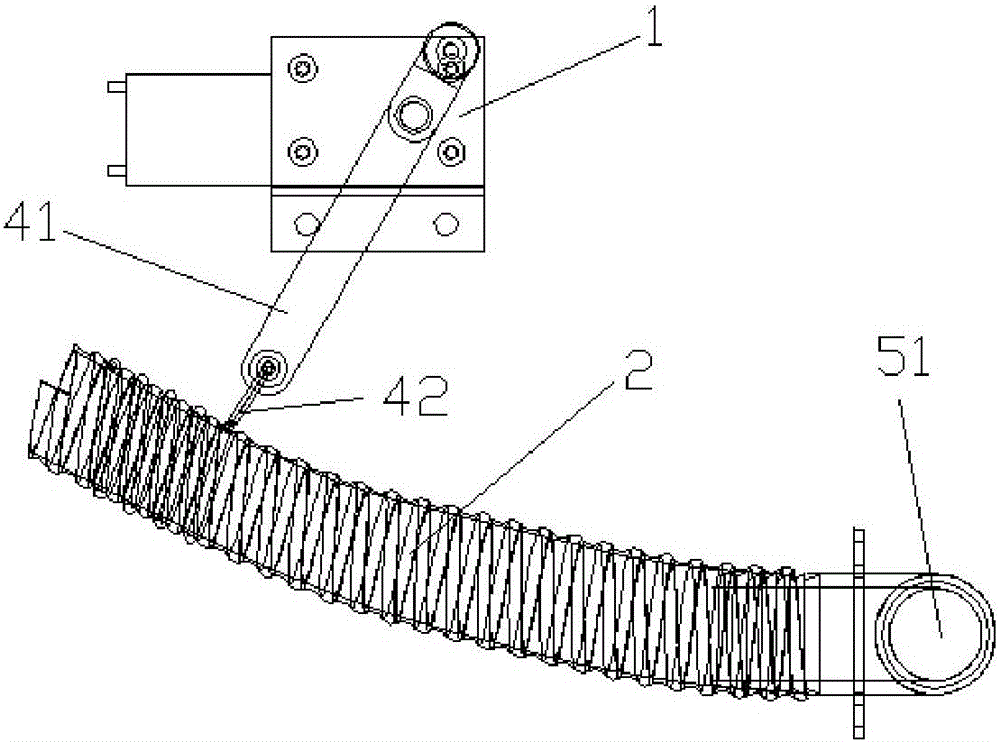

图3是本实用新型的艾灸仪中艾烟处理部分的结构示意图；

图4是本实用新型的艾灸仪的结构示意图。

具体实施方式

下面参照附图描述本实用新型的实施方式，其中相同的部件用相同的附图标记表示。

本实用新型利用摇摆除烟方式，可以在不使用风机叶轮将空气排出的情况下，将艾灸仪产生的艾烟导入另一个空间。

如图1、图2所示，一种艾烟处理方法，通过动力装置1带动软管2末端摆动形成微气流，从而使软管2内的艾烟从软管2末端排出。

进一步的，通过调节动力装置1的功率，进而控制软管2末端摆动的频率，可以控制摆动过程中艾烟从艾灸仪进入软管2的进气量。

排出的艾烟可以自然沉降，或者进一步的，排出的艾烟可以通过艾烟过滤装置过滤掉有害物质，而后再释放到空气中。

如图4所示，本实用新型提供一种艾灸仪，包括艾灸罩7、排烟管道6、纳烟机箱5。排烟管道6连通艾灸罩7的出烟口71和纳烟机箱5的进烟口51。

如图3所示，纳烟机箱5内设有动力装置1，动力装置1与连通进烟口51的软管2末端连接，以带动其摆动。动力装置1优选功率可调的设备。

所述动力装置1可以为电机，并且优选功率可调的电机。电机优选地通过USB电源线连接充电宝电源或外接电源。电机可以通过传动连杆4与软管2末端连接。具体的，电机转轴上连接第一传动连杆41的一端，第一传动连杆41的另一端连接第二传动连杆42的一端，第二传动连杆42的另一端连接软管2末端。软管2的另一端连接进烟口51。实际上，让软管2摆动所采用的方式不限于此，本领域技术人员还可采用现有的其他方式。

进一步的，可以在软管2末端设置艾烟过滤装置，以使艾烟无泄漏的经过艾烟过滤装置过滤之后再释放到空气中。

如图1、图2所示，所提供的艾灸仪，在作为动力装置1的电机启动后，带动传动连杆41、42进行往复运动，带动软管2末端摆动，从而使软管2内的艾烟从软管2末端排出。

本实用新型的艾灸仪的一个具体实施例如图3、图4所示。

在纳烟机箱5内安装电机，电机转轴上顺序连接两根传动连杆41、42，在纳烟机箱5的进烟口51处安装一根与进烟口连通的进烟软管2。传动连杆42与进烟软管2末端连接。进烟口51外面通过排烟管道6连接艾灸罩7的出烟口71。

当打开电源开关启动电机后，电机转轴旋转，传动连杆4进行往复运动，带动软管2左右摆动，进烟口51外面连接的管道6就会把艾灸罩7产生的艾烟导入纳烟机箱5，从而实现去除艾烟的功能。

在该实施例中，纳烟机箱5中还设置了气囊3，气囊3严密包裹住软管2末端，密闭烟气，把烟气保存在气囊3内阻止泄漏。气囊3可以伸缩，不用时收缩到纳烟机箱5中，可以减小体积、提高便携性。气囊3的材质可以为布、橡胶或塑料等。在材质为橡胶或塑料的情况下，为了防止连续长时间使用气囊内烟气过于饱和，影响进烟的效果，可以在气囊上加了一个透气孔，透气孔用隔烟透气的材料(如布、过滤棉)密封。本领域技术人员可以理解，即便不设置气囊3，纳烟机箱5本身也可以密闭烟气。

纳烟机箱5内还可设置作为艾烟过滤装置的除烟炭包，用于对艾烟进行吸附。除烟炭包设置在气囊3内，优选进烟软管2末端附近，从而更好地吸附烟气。当然，在不设置气囊3的情况下，也可以将除烟炭包设置在纳烟机箱5内，优选进烟软管2末端附近。

艾灸罩7上段侧面设有出烟口71，与排烟管道6连接。艾灸罩7下段设有多个进气孔72。优选地，进气孔72倾斜向上，有利于艾灸罩7的顺畅进气，并且不会从进气孔向外漏烟。

纳烟机箱5内还可设置排烟管道6的容纳空腔52，甚至还可设置艾灸罩7的容纳空腔52，从而在不使用时将管道6、艾灸罩7收纳其中。使用时取出艾灸罩7和排烟管道6，将排烟管道6两端分别连接艾灸罩7出烟口71和纳烟机箱5进烟口51，然后升起气囊。

纳烟机箱5外部还可设置提手、拉杆、滚轮之类的方便携带的部件。作为一个示例，纳烟机箱的尺寸为长35cm，宽24cm，高15cm。体积小巧，方便随身携带。

艾灸罩7、纳烟机箱5优选为木质。

以上描述仅为本实用新型的较佳实施例，对实用新型而言仅仅是说明性的，而非限制性的。在本实用新型所限定的精神和范围内可对其进行许多改变、修改或等效变换，但都落入本实用新型的保护范围内。
