一种跟骨骨折加压复位器的制作方法

本实用新型涉及一种治疗跟骨骨折的加压复位器，属于骨科医疗器械技术领域。

背景技术：

跟骨骨折是最常见的跗骨骨折。多因高处坠落或车祸时，足跟部遭受外力撞击所致。其中关节内骨折约占跟骨骨折的60%-75%，若处理不当可导致足部长期疼痛甚至功能缺失。目前，针对跟骨骨折的手术方案主要分为传统切开复位内固定术及微创闭合复位内固定术两种。无论采取何种术式，都必须要恢复跟骨宽度及高度（Bohler’s角），纠正跟骨内、外翻畸形，重建距下关节后关节面的解剖形态。传统切开复位内固定术采取L形外侧扩大切口，虽然有利于骨折复位，但术后感染、皮缘坏死几率高。近年来，随着微创技术在足踝外科中的迅速发展，微创治疗跟骨骨折逐渐成为主流。其主要包括经皮撬拨复位内固定术、有限切开配合牵引复位内固定术、关节镜辅助复位内固定术以及经皮球囊扩张术等。然而，目前临床工作中尚未出现可用于闭合复位跟骨变宽畸形的手术器械，术者往往要借助徒手挤压进行矫正复位，但常因力量不够难以达到满意的复位效果，这也成为制约微创治疗跟骨骨折的主要因素。因此，开发出针对跟骨变宽畸形的复位器械是十分有必要。

技术实现要素：

本实用新型所要解决的技术问题是提供一种跟骨骨折加压复位器，这种加压复位器在保持皮肤、肌肉等软组织完好的状态下对跟骨骨折进行复位操作，纠正跟骨变宽畸形，以避免传统手术方法的缺陷，为开展微创手术创造更多的有利条件。

解决上述技术问题的技术方案是：

一种跟骨骨折加压复位器，它包括夹板、手柄、转轴、压球、弹簧，两块夹板为长方形，两块夹板分别与两支手柄相连接，两支手柄在连接处交叉，交叉处由转轴相连接形成夹钳式结构，转轴一侧的两块夹板的板面平行相对，转轴另一侧的两支手柄相对，在两块夹板的相对板面上分别有多个圆孔均布，圆孔中嵌装有压球，压球的下端有弹簧。

上述跟骨骨折加压复位器，所述圆孔的内径与压球相匹配，圆孔的孔口处沿着孔口内壁有螺纹，孔口处有圆环，圆环的外周有螺纹与孔口圆周螺纹相匹配，圆环旋在圆孔的孔口处，圆环的上平面与夹板平面齐平，圆环的内孔直径小于压球的直径，压球的上端凸出在圆环的上平面上方。

上述跟骨骨折加压复位器，所述两块夹板相对的板面上分别有压板，压板的板面面积与夹板的板面面积相对应，压板板面上有多个圆孔与夹板板面的圆孔一一相对，压板板面的圆孔直径小于压球的直径，压球的上端凸出在压板板面的上平面上方，压板与夹板板面由螺栓连接为一体。

本实用新型的有益效果是：

本实用新型采用夹钳式结构，两块夹板的板面平行相对，夹板夹在需要复位的跟骨两侧，握紧两支手柄，两块夹板在跟骨两侧向中间施压，进行跟骨骨折的复位操作，达到纠正跟骨变宽畸形的目的，同时通过沿跟骨长轴的来回推挤，使凹凸不平变宽的跟骨恢复原来的宽度。两块夹板上的压球和弹簧可以对骨折部位有更好的适配性，随着骨折部位的不同高度进行整体均匀的柔性加压，达到更好的加压复位效果。

本实用新型是跟骨骨折复位器械的首创，具有结构简单、使用方便、加压均匀可靠、复位效果良好的优点，可以在保持皮肤、肌肉等软组织闭合的状态下对跟骨骨折进行复位操作，纠正跟骨变宽畸形，避免了传统手术方法的缺陷，为开展微创手术创造了有利条件。

附图说明

图1是本实用新型的结构示意图；

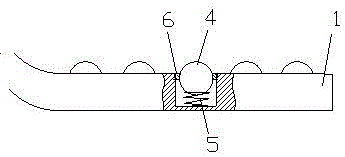

图2是图1的一种结构的剖视图；

图3是图1的另一种结构的剖视图。

图中标记如下：夹板1、手柄2、转轴3、压球4、弹簧5、圆环6、压板7。

具体实施方式

本实用新型包括夹板1、手柄2、转轴3、压球4、弹簧5。

图中显示，两块夹板1为长方形，两块夹板1分别与两支手柄2相连接，两支手柄2在连接处交叉，交叉处由转轴3相连接形成夹钳式结构，转轴3一侧的两块夹板1的板面平行相对，转轴3另一侧的两支手柄2相对。握紧两支手柄2，两块夹板1通过转轴3向中间移动，可以对放置在两块夹板1中间的跟骨两侧施压，进行跟骨骨折的复位操作，达到纠正跟骨变宽畸形的目的。

图中显示，在两块夹板1的相对板面上分别有多个圆孔均布，圆孔中嵌装有压球4，压球4的下端有弹簧5。两块夹板1上的压球4和弹簧5可以对骨折部位有更好的适配性，随着骨折部位的不同高度进行整体均匀的柔性加压，达到更好的加压复位效果。

上述压球4和弹簧5的安装结构有多种，其中两种如下所述。

图中显示，一种结构是夹板1板面上放置压球4和弹簧5的圆孔由圆环6封堵。具体结构是，圆孔的孔口处沿着孔口内壁有螺纹，孔口处安装圆环6，圆环6的外周有螺纹与孔口圆周螺纹相匹配，圆环6旋在圆孔的孔口处，圆环6的上平面与夹板1平面齐平。圆环6的内孔直径小于压球4的直径，使得压球4不会从圆环6向外脱出，同时圆环6的内孔径又要使压球4的上端凸出在圆环6的上平面上方，以便压球4能够对跟骨加压。

图中显示，另一种结构是夹板1板面上放置压球4和弹簧5的圆孔由压板7封堵。具体结构是，两块夹板1相对的板面上分别有压板7，压板7的板面面积与夹板1的板面面积相对应，压板7板面上有多个圆孔与夹板1板面的圆孔一一相对，压板7板面的圆孔直径小于压球4的直径，压球4的上端凸出在压板7板面的上平面上方，压板7与夹板1板面由螺栓连接为一体。
