一种心内科术后护理板的制作方法

本实用新型涉及医疗设备技术领域，具体地说，是涉及一种心内科术后护理板。

背景技术：

心内直视手术一般采用沿胸骨正中切口，急需将胸骨劈开，手术完毕后，患者必须仰卧，不得侧卧，特别在术后二个月内，更不能侧卧，否则，将导致胸骨畸形愈合。目前的护理措施：一是要求患者仰卧；二是要求看护人员严格管理；三是采用一定的捆绑措施，用纱布带将患者体位固定在床面上。以上措施的不足之处是：由于仰卧时间长，患者感到疲劳，往往不能持久地保持仰卧，特别是在夜间睡眠时，往往不自觉的会造成侧卧，这种不足，对于小儿更显得明显，大人护理也往往忽视，造成胸骨凹陷或凸出愈合，影响美观。另外，在仰卧时，由于刀口存在一定向外的涨力，影响愈合速度，个别患者有时还会出现一定的渗血。

专利号为CN201520901845.8的专利发明了一种心内科术后护理夹具，由于不同病人的胖瘦不同，如何发明一种适应任何体形的病人的术后护理板，另外不同病人手术的位置不同，如何在节约材料的基础上可以防止伤口撕裂。

技术实现要素：

本实用新型的目的在于克服上述传统技术的不足之处，发明一种适合多种体形的心内科术后护理板。

为解决上述问题，本实用新型所采用的技术方案是：一种心内科术后护理板，包括背板，所述背板上设有肩板，所述肩板铰接有连板；

所述肩板包括左肩板和右肩板，连板包括左连板和右连板，所述左连板上设有左滑板，右连板上设有右滑板，所述右滑板与右连板之间设有右滑板槽，左滑板与左连板之间设有左滑板槽，所述左滑板槽和右滑板槽之间配合设置有防护板。

作为上述技术方案的一种改进：所述防护板上设有消毒棉，所述防护板与消毒棉可拆卸连接。

作为上述技术方案的一种改进：所述背板上设有头板，所述头板位于左肩板和右肩板之间，并且远离防护板的一侧，所述头板与背板在同一平面内。

作为上述技术方案的一种改进：所述背板连接有过渡板，所述过渡板设置于远离头板的一侧，所述背板与过渡板在同一平面内，所述过渡板靠近防护板的一侧为弧形。

作为上述技术方案的一种改进：所述左肩板与左连板之间设有左肩连板；右肩板与右连板之间设有右肩连板。

由于采用了上述技术方案，与现有技术相比，本实用新型肩板与连板之间铰接，保证了不同体形的人都可以舒适的使用该装置，防护板可以在左滑板槽和右滑板槽之间移动，可以充分护理病人的伤口。

下面结合附图和具体实施方式对本实用新型作进一步说明。

附图说明

图1是本实用新型一种心内科术后护理板的主视图；

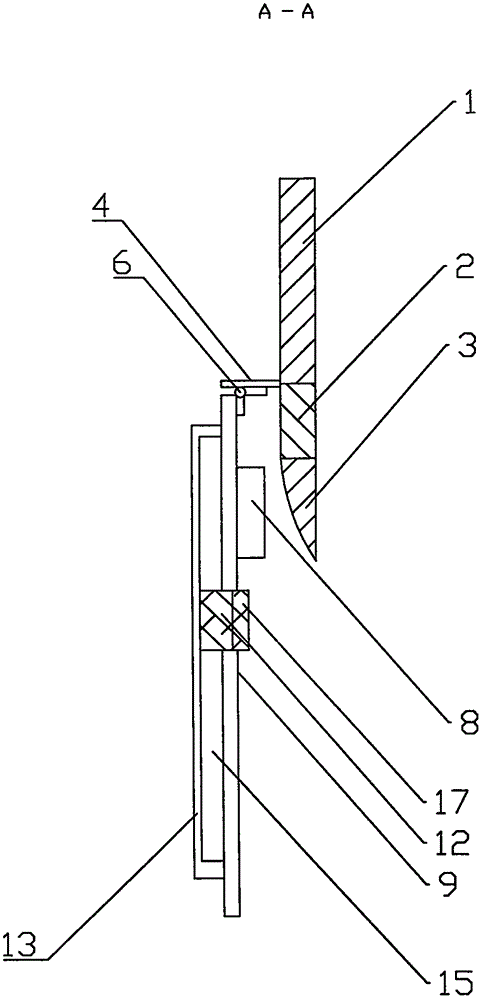

图2是本实用新型图1的A-A视图；

图3是本实用新型图1的B-B视图。

图中：1-头板；2-背板；3-过渡板；4-右肩板；5-左肩板；6-右肩连板；7-左肩连板；8-右挡板；9-右连板；10-左连板；11-左挡板；12-防护板；13-右滑板；14-左滑板；15-右滑板槽；16-左滑板槽；17-消毒棉。

具体实施方式

实施例：

如图1、图2、图3所示，一种心内科术后护理板，其特征在于：包括背板2，所述背板2上设有肩板，所述肩板铰接有连板；所述肩板包括左肩板5和右肩板4，连板包括左连板10和右连板9，所述左连板10上设有左滑板14，右连板9上设有右滑板13，所述右滑板13与右连板9之间设有右滑板槽15，左滑板14与左连板10之间设有左滑板槽16，所述左滑板槽16和右滑板槽15之间配合设置有防护板12。所述右连板9上设有右挡板8，左连板10上设有左挡板11。

所述防护板12上设有消毒棉17，所述防护板12与消毒棉17可拆卸连接。

所述背板2上设有头板1，所述头板1位于左肩板5和右肩板4之间，并且远离防护板12的一侧，所述头板1与背板2在同一平面内。

所述背板2连接有过渡板3，所述过渡板3设置于远离头板1的一侧，所述背板2与过渡板3在同一平面内，所述过渡板3靠近防护板12的一侧为弧形。

所述左肩板5与左连板10之间设有左肩连板7；右肩板4与右连板9之间设有右肩连板6。
