一种伽马射线立体定向治疗设备及射源组件的制作方法

本实用新型涉及医疗器械领域，更具体的说，涉及一种伽马射线立体定向治疗设备及射源组件。

背景技术：

放射源是伽马射线立体定向治疗系统的核心。由于其辐射极强，放射源非常危险。射源的运输和安装必须在屏蔽的状态下进行，否则会对人造成伤害。通常，射源是封装在源壳中，射源的封装由射源供应单位完成。源壳的设计必须满足：1、牢靠地固定在伽马射线立体定向治疗设备中；2、便于安装和运输。

技术实现要素：

本实用新型所要解决的技术问题是提供一种固定可靠且便于安装的射源组件及使用该射源组件的伽马射线立体定向治疗设备。

本实用新型的目的是通过以下技术方案来实现的：一种伽马射线立体定向治疗设备的射源组件，所述射源组件包括：射源以及源壳，该源壳包括：源壳腔体以及用于封闭源壳腔体的源壳封盖，所述射源收容在所述源壳腔体内；所述源壳的第一端设置有用于定位固定的第一定位结构，所述第一定位结构为被磁性材料吸引的材质，所述源壳腔体的第二端设置有用于取出射源的抓取结构。

优选的，所述第一定位结构为设置在所述源壳封盖上的凸台，所述凸台的侧壁设置有至少一个第一定位面。

优选的，所述凸台的侧壁设置有6个均布的第一定位面。

优选的，所述抓取结构为设置在所述源壳腔体第二端上的外螺纹结构。

优选的，所述源壳为可以被磁性材料吸引的材质。

一种伽马射线立体定向治疗设备，包括用于安装至少一个射源组件的源体，其特征在于，还包括用于固定如上任一所述的射源组件的射源固定结构；所述射源固定结构包括：固定在源体上的钨套，所述钨套上设置有射源组件固定孔，所述射源组件固定孔的底部设置有与所述第一定位结构配合的第二定位结构，所述第二定位结构用于对所述射源组件进行定位并固定；所述射源组件固定孔的底部还设置有一磁性件。

优选的，所述第一定位结构为设置在所述源壳封盖上的凸台，所述凸台的侧壁设置有至少一个第一定位面；所述第二定位结构为设置在所述射源组件固定孔底部的止动块，所述止动块设置有与所述第一定位面对应的第二定位面；所述止动块还设置有一用于限定所述止动块转动的止动销，所述止动销径向的从所述钨套上插入所述止动块一侧上的止动孔。

优选的，所述凸台的侧壁设置有6个均布的第一定位面；所述止动块设置有与所述凸台对应的凹孔，所述凹孔的内壁设置有与所述6个均布的第一定位面一一对应的6个第二定位面。

优选的，所述抓取结构为设置在所述源壳腔体第二端上的外螺纹结构；

所述射源组件固定孔的孔口设置有沉头孔用以留出所述外螺纹结构的抓取空间。

优选的，所述磁性件设置在所述止动块底部。

优选的，所述源体呈开口向上的碗状，所述射源固定结构的中心轴线与所述源体的中心轴线重合或与之成特定夹角。

本实用新型通过在射源组件的源壳第一端设置用于定位固定的第一定位结构，并在伽马射线立体定向治疗设备的源体的钨套上设置射源组件固定孔，在射源组件固定孔的底部设置与第一定位结构对应配合的第二定位结构，从而使得射源组件更加便于安装到源体上，通过射源组件固定孔底部的磁性件，可以有效的将射源组件吸引固定在孔内，可靠性也会更好。另外，在射源组件的第二端设置有抓取结构，从而便于通过抓取射源组件进行安装或者取出，这样的安装方式更加安全，便捷。

附图说明

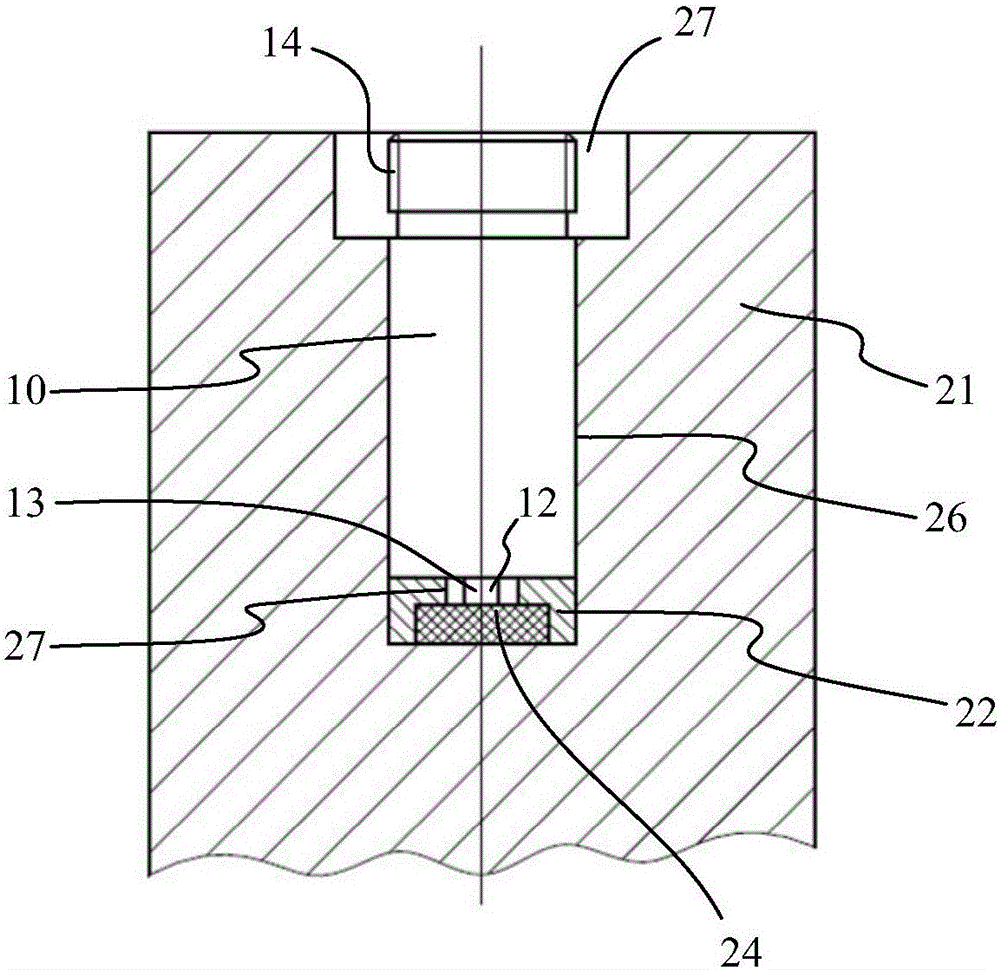

图1是本实用新型实施例的射源组件安装在源体上的结构剖面示意图，

图2是本实用新型实施例的射源组件安装在源体上的结构剖面示意图，

图3是本实用新型实施例的射源组件的结构剖面示意图，

图4是本实用新型实施例的射源组件的结构示意图，

图5是本实用新型实施例的源体上的钨套结构示意图。

具体实施方式

下面结合附图和较佳的实施例对本实用新型作进一步说明。

如图1-5所示，是基于本实用新型的基本构思提供的一种新的射源组件的具体实施方式，同时，基于该射源组件还提供了一种新的伽马射线立体定向治疗设备。

如图1-4所示，所述射源组件1包括：射源以及源壳，所述射源收容在所述源壳内，该源壳包括：源壳腔体10以及用于封闭源壳腔体10的源壳封盖11；所述源壳的第一端设置有用于定位固定的第一定位结构，所述源壳腔体的第二端设置有用于取出射源的抓取结构。

结合图1、图2以及图5所示，所述伽马射线立体定向治疗设备包括用于固定射源组件1的射源固定结构2；所述射源固定结构2包括：固定在源体20上的钨套21，所述钨套21上设置有射源组件固定孔26，所述射源组件固定孔26的底部设置有与所述第一定位结构配合的第二定位结构，所述第二定位结构用于对所述射源组件1进行定位并固定。

通过在射源组件1的源壳第一端设置用于定位固定的第一定位结构，并在伽马射线立体定向治疗设备的源体20的钨套21上设置射源组件固定孔，在射源组件固定孔的底部设置与第一定位结构对应配合的第二定位结构，从而使得射源组件1更加便于安装到源体20上，且可靠性也会更好。另外，在射源组件1的第二端设置有抓取结构，从而便于通过抓取射源组件进行安装或者取出，这样的安装方式更加安全，便捷。

在本实施例中，所述第一定位结构为设置在所述源壳封盖11上的凸台12，所述凸台12的侧壁设置有至少一个第一定位面13。作为一种优选结构，在本实施例中，所述凸台12的侧壁设置有6个均布的第一定位面，该凸台12形成一个六面体结构。所述射源固定结构2上的第二定位结构为设置在所述射源组件固定孔26底部的止动块22，所述止动块22设置有与所述第一定位面13对应的第二定位面27，同样的，第二定位面27的数量也是6个，并且与所述凸台12上的第一定位面一一对应，从而在止动块22上形成一个六方孔结构；止动块22与射源组件固定孔26的形状相适应，也为圆形结构，所述止动块22还设置有一用于限定所述止动块22转动的止动销23(如图1、图5所示)，所述止动销23径向的从所述钨套20上插入所述止动块22一侧上的止动孔(未示出)。安装时，将所述射源组件1插入到所述射源组件固定孔26内，利用凸台12以及止动块22对所述射源组件1进行定位固定，从而使得射源组件1的安装可以更加方便，不需要更多的额外装夹结构。当然，对于本实施例而已，也可以在射源组件1的源壳上设置六方孔结构，在止动块22上设置凸台结构，这样也可以达到定位固定的作用。

在本实施例中，所述抓取结构为设置在所述源壳腔体10第二端上的外螺纹结构14；所述射源组件固定孔26的孔口设置有沉头孔27用以留出所述外螺纹结构14的抓取空间。使用时，通过与所述外螺纹结构14对应的安装工具，可将射源组件1安装到所述射源组件固定孔26内，在所述止动销23的限定下，止动块22不会发生转动，反向旋转安装工具即可取出。当然，在本实施例中，外螺纹结构14只是其中的一种实施方式，对于本领域技术人员而言，基于本实施例提供的结构下，还可以容易想到其它的替代结构，如倒扣结构，倒扣结构可以被安装工具夹紧并限制射源组件的转动；又如卡槽结构，卡槽结构也可以被安装工具夹紧并限制转动。

在本实施例中，源体20的结构呈开口向上的碗状，射源固定结构的中心轴线与所述源体的中心轴线重合或与之成特定夹角。所述射源组件的源壳或源壳封盖或是第一定位结构(即凸台12)为可以被磁性材料吸引的材质，如金属或者直接采用磁性材料。所述射源组件固定孔26的底部还设置有一磁性件24，该磁性件24设置在所述止动块22的六方孔内，磁性件24可以将所述射源组件1吸入射源组件固定孔26内。安装射源组件1时，如图1所示，在重力(重力方向为图1中的向下方向)以及磁性件24的作用下，射源组件1可以滑向射源组件固定孔26内，安装好后，射源组件1被磁性件24牢牢的吸引固定在所述射源组件固定孔26内。这种安装及固定方式极大的减小了射源组件的组装复杂度，使其安装和去除的方式更加方便、灵活。

以上内容是结合具体的优选实施方式对本实用新型所作的进一步详细说明，不能认定本实用新型的具体实施只局限于这些说明。对于本实用新型所属技术领域的普通技术人员来说，在不脱离本实用新型构思的前提下，还可以做出若干简单推演或替换，都应当视为属于本实用新型的保护范围。
