一种儿童喂药装置的制作方法

本实用新型涉及喂药装置技术领域，尤其涉及一种儿童喂药装置。

背景技术：

儿童喂药器是专为0-18个月婴幼儿宝宝必备的喂药工具，主要是针对这个年龄段宝宝喂药过程产生挣扎、抗拒的行为造成药液喂食过程的浪费和肮脏，弥补了匙羹喂药的缺陷，借助喂药器可以把药液送进宝宝的嘴里，现有的喂药器结构复杂，喂药效果不好，甚至还容易对幼儿口腔造成伤害。

技术实现要素：

本实用新型针对现有技术的不足，提供了一种安全可靠、使用方便、喂药效果好的儿童喂药装置。

为了解决上述技术问题，本实用新型通过下述技术方案得以解决：

一种儿童喂药装置，包括注射管、推拉杆、喂食调羹、注药管，所述注射管一端为开口端，另一端为封闭端，所述注射管套接有活塞，所述活塞与所述推拉杆一端固定连接，所述推拉杆另一端伸出注射管的开口端，所述喂食调羹设置在所述注射管的封闭端，所述喂食调羹下部设置有与所述注射管内部连通的注药管，所述注药管远离注射管的一端开设有注药口。

作为本实用新型的进一步改进，所述注射管封闭端端面沿径向设置有限位挡板。

作为本实用新型的进一步改进，所述限位挡板面积大于注射管封闭端端面面积的两倍。

作为本实用新型的进一步改进，所述注射管为透明管状，所述注射管管体外侧设置有体积刻度。

作为本实用新型的进一步改进，所述推拉杆另一端设置有拉环。

作为本实用新型的进一步改进，所述喂食调羹和注药管由硅胶材料一体成型制造。

作为本实用新型的进一步改进，所述注药管的长度小于所述喂食调羹的长度。

有益效果：本实用新型一种儿童喂药装置结构简单，能够在对幼儿喂食的同时进行喂药，使用安全，注药管位于喂食调羹下方，不易被幼儿发现，喂药效果好。

附图说明

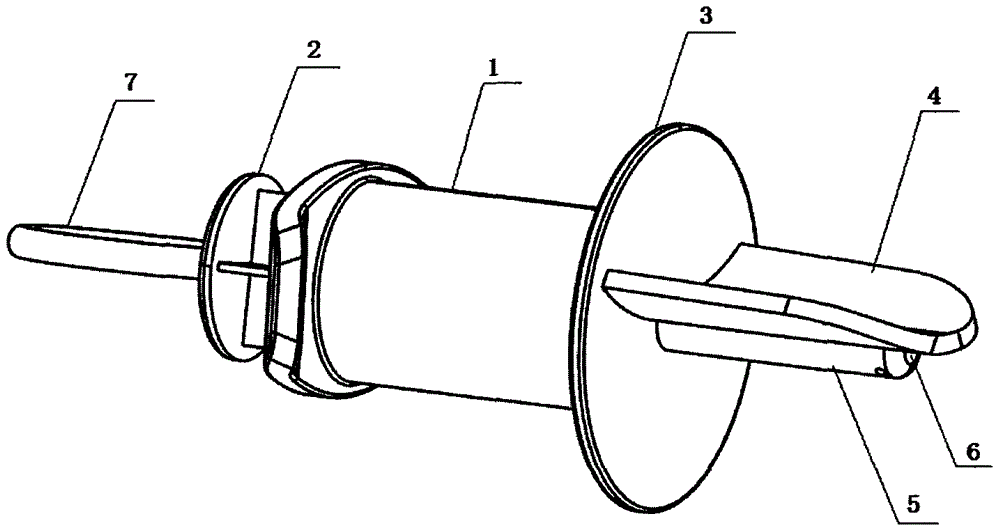

图1为本实用新型结构示意图。

具体实施方式

参阅图1，一种儿童喂药装置，包括注射管1、推拉杆2、喂食调羹4、注药管5，所述注射管1一端为开口端，另一端为封闭端，所述注射管1套接有活塞，所述活塞与所述推拉杆2一端固定连接，所述推拉杆2另一端伸出注射管1的开口端，所述喂食调羹4设置在所述注射管1的封闭端，所述喂食调羹4下部设置有与所述注射管1内部连通的注药管5，所述注药管5远离注射管1的一端开设有注药口6。

特别优选的，所述注射管1封闭端端面沿径向设置有限位挡板3，防止喂药时伸入幼儿口腔太深而对幼儿造成伤害。

特别优选的，所述限位挡板3面积大于注射管1封闭端端面面积的两倍。

特别优选的，所述注射管1为透明管状，所述注射管1管体外侧设置有体积刻度，能够精确控制加药量。

特别优选的，所述推拉杆2另一端设置有拉环7，便于吸取药液和注射药液。

特别优选的，所述喂食调羹4和注药管5由硅胶材料一体成型制造，质地柔软不会对幼儿口腔造成损伤。

特别优选的，所述注药管5的长度小于所述喂食调羹4的长度，可以隐藏注药管5不被幼儿发现。

综上所述，本实用新型一种儿童喂药装置结构简单，能够在对幼儿喂食的同时进行喂药，使用安全，注药管位于喂食调羹下方，不易被幼儿发现，喂药效果好。

上面所述的实施例仅仅是对本实用新型的优选实施方式进行描述，并非对本实用新型的构思和范围进行限定。在不脱离本实用新型设计构思的前提下，本领域普通人员对本实用新型的技术方案做出的各种变型和改进，均应落入到本实用新型的保护范围，本实用新型请求保护的技术内容，已经全部记载在权利要求书中。
