尿道给药装置的制作方法

本实用新型涉及医疗器械技术领域，具体涉及一种尿道给药装置。

背景技术：

尿道感染的患者往往需要通过给药装置进行给药，现有的给药装置在进入尿道时非常困难，而且会给患者带来巨大的痛苦，当用药种类过多时，还得反复抽管，另外，尿道的渗血和分泌物也不能及时清洗、引流，在上药时，药液会直冲患者的尿道，冲击患者的尿道，给患者带来很大的不适。

技术实现要素：

为了解决上述技术问题中的不足，本实用新型的目的在于：提供一种尿道给药装置，结构新颖，能够准确上药，减轻患者的痛苦。

本实用新型为解决其技术问题所采用的技术方案为：

所述尿道给药装置，包括留置软管、辅助钢丝和注射器，注射器的下端设有注射头，留置软管的管体上设置多条内凹的条形槽口，条形槽口的两侧设有多个给药头，给药头的中部设有出药孔，留置软管的下端设有封堵头，留置软管上部的外侧设有封堵环，留置软管的上端盖有密封塞，所述封堵环的一侧设有防护罩，封堵管的内部插接出水管，出水管的上端连接着连接头，连接头的端部设置塞体。

使用时，将辅助钢丝插入留置软管内，缓缓的将留置软管插入，插入后，抽出辅助钢丝，盖上密封塞，将注射头插入密封塞，通过注射器向留置软管内注射药液，药液通过给药头上的出药孔流出，由于出药孔设置在给药头的中部，药液会喷向条形槽口的侧壁上，不会冲击尿道，注射后的药液会在封堵环和封堵头之间对受创、感染部位上药，当需要清洗、引流时，打开连接头上的塞体，液体便会流出。

优选地，封堵环的直径由下向上逐渐增大，会减轻疼痛。

优选地，封堵头的直径大于留置软管的直径，封堵头的下端为圆弧形。

与现有技术相比，本实用新型具有以下有益效果：

本实用新型结构新颖，能够平滑、顺利的进入患者的尿道，减轻患者的痛苦，能够将药液限制在一定的区域，上药效果良好，还可以清洗患者的尿道，及时的处理掉渗血和分泌物，保证尿道的清洁、健康。

附图说明

图1本实用新型结构示意图；

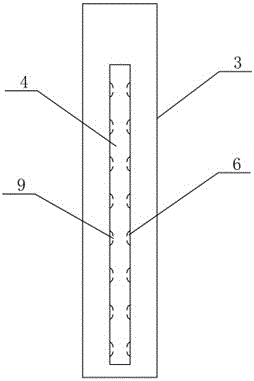

图2本实用新型条形槽口内部的结构示意图；

图3图1中A部分的结构示意图。

图中：1、注射器；2、注射头；3、留置软管；4、条形槽口；5、封堵头；6、给药头；7、封堵环；8、密封塞；9、出药孔；10、连接头；11、防护罩；12、出水管。

具体实施方式

下面结合附图对本实用新型实施例做进一步描述：

实施例1

如图1-3所示，本实用新型所述尿道给药装置，包括留置软管3、辅助钢丝和注射器1，注射器1的下端设有注射头2，留置软管3的管体上设置多条内凹的条形槽口4，条形槽口4的两侧设有多个给药头6，给药头6的中部设有出药孔9，留置软管3的下端设有封堵头5，留置软管3上部的外侧设有封堵环7，留置软管3的上端盖有密封塞8，所述封堵环7的一侧设有防护罩11，封堵管的内部插接出水管12，出水管12的上端连接着连接头10，连接头10的端部设置塞体。

其中，封堵环7的直径由下向上逐渐增大，会减轻疼痛；封堵头5的直径大于留置软管3的直径，封堵头5的下端为圆弧形。

本实用新型的具体使用过程：

使用时，将辅助钢丝插入留置软管3内，缓缓的将留置软管3插入，插入后，抽出辅助钢丝，盖上密封塞8，将注射头2插入密封塞8，通过注射器1向留置软管3内注射药液，药液通过给药头6上的出药孔9流出，由于出药孔9设置在给药头6的中部，药液会喷向条形槽口4的侧壁上，不会冲击尿道，注射后的药液会在封堵环7和封堵头5之间对受创、感染部位上药，当需要清洗、引流时，打开连接头10上的塞体，液体便会流出。
