一种血糖套盒的制作方法

本实用新型涉及医疗器械领域，更具体的说涉及一种血糖套盒。

背景技术：

医院中，护士对病人进行血糖测试时，需要包括酒精、针、测试仪表、试剂、血糖试纸、棉签等医疗器械，为了方便一次性拿取，将所有的必要医疗器械都放到一个收纳箱中，待到血糖测试结束时，需要将用过的血糖试纸、棉签、针等作为废弃物放入一个废弃物收集箱中，而后将剩余的有用的医疗器械重新整理分类；如果护士单独的先处理剩余的有用医疗器械而后将废弃物丢到垃圾箱或者先丢废弃物后处理剩余的有用医疗器械，至少需要2次的折返，大大增加了护士的负担，又或者护士将废弃物收集箱放入收纳箱中一并带走处理，废弃物很有可能污染到剩余的有用的干净医疗器械。

技术实现要素：

本实用新型的目的是提供一种血糖套盒，能够提供两个容纳腔，单独容纳废弃物与剩余的有用医疗器械，使废弃物与剩余的有用医疗器械相互不影响，同时用于存放剩余的有用医疗器械的容纳腔也能够被用于分类别存放剩余的医疗器械，护士再次使用这些剩余的医疗器械能够快速方便找到所需的医疗器械，大大增加了护士的方便性。

本实用新型的上述技术目的是通过以下技术方案得以实现的：一种血糖套盒，包括血糖套盒盖板，还包括用于存放干净医疗器械的器械存放箱以及放置在所述器械存放箱中的垃圾箱；所述器械存放箱包括一个用于放置干净医疗器械的器械存放腔、设置在所述器械存放箱侧壁的用于放置所述垃圾箱的垃圾箱存放腔以及设置在垃圾箱存放腔的上下边沿处的卡合结构。

作为优选，所述器械存放腔包括位于左侧的深腔以及位于右侧的与所述深腔相通的浅腔。

作为优选，所述垃圾箱存放腔包括一个底部斜面以及设在所述底部斜面上的多个滚珠。

作为优选，所述底部斜面随远离所述垃圾箱存放腔的腔口向下延伸。

作为优选，所述卡合结构包括位于垃圾箱存放腔上边沿处的上卡合件以及位于垃圾箱存放腔下边沿处的与所述上卡合件咬合的下卡和件。

作为优选，所述深腔包括4个分腔。

作为优选，所述浅腔包括用于放置血糖试纸的左浅腔以及放置棉签的右浅腔，所述左浅腔中设置有至少两个用于搁置血糖试纸的斜靠块，所述的斜靠块两两之间垂直设置有用于防止血糖试纸倾斜滑倒的阻挡块。

作为优选，所述垃圾箱上靠近垃圾箱存放腔进口的侧壁上设有方便存取所述垃圾箱的拉手。

作为优选，所述垃圾箱被隔离成左腔、中腔以及右腔，所述左腔、中腔以及右腔中中腔容积最大。

综上所述，本实用新型具有以下有益效果：

能够提供两个容纳腔，单独容纳废弃物与剩余的有用医疗器械，使废弃物与剩余的有用医疗器械相互不影响，同时用于存放剩余的有用医疗器械的容纳腔也能够被用于分类别存放使剩余的医疗器械分别存放，护士再次使用这些剩余的医疗器械能够快速方便找到所需的医疗器械，大大增加了护士的方便性。

附图说明

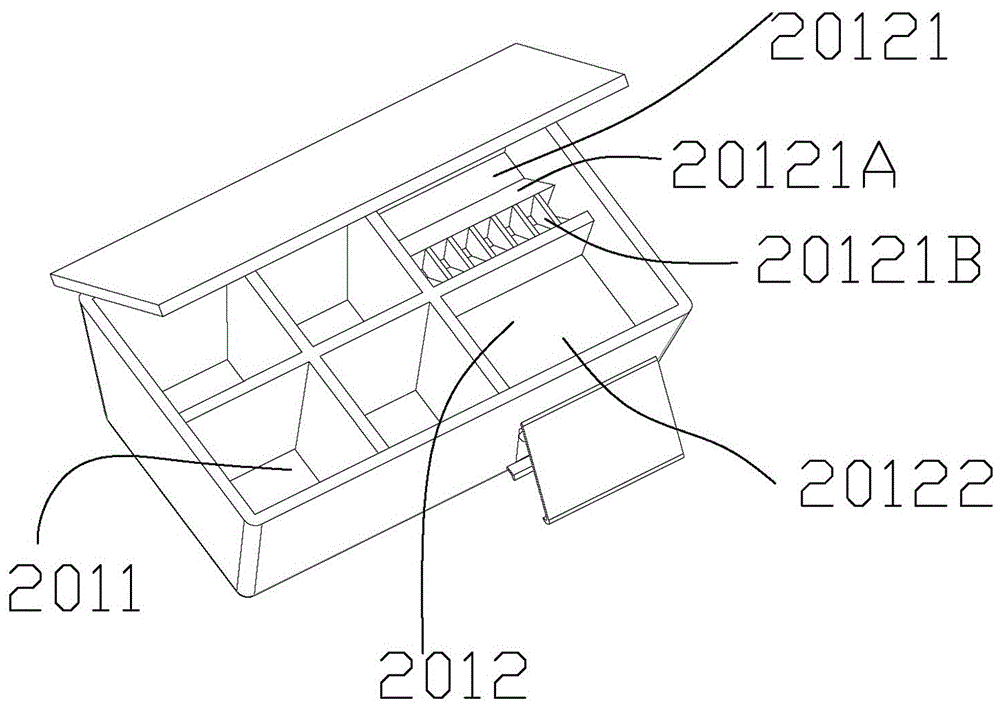

图1为本实用新型一实施例的结构示意图；

图2为本实用新型的器械存放箱的结构示意图；

图3为本实用新型的垃圾箱的结构示意图；

图4为图1中A处的局部示意图。

具体实施方式

以下结合附图对本实用新型作进一步详细说明。

本具体实施例仅仅是对本实用新型的解释，其并不是对本实用新型的限制，本领域技术人员在阅读完本说明书后可以根据需要对本实施例做出没有创造性贡献的修改，但只要在本实用新型的权利要求范围内都受到专利法的保护。

实施例：如图1、图2、图3、图4所示，一种血糖套盒，包括血糖套盒盖板1，还包括用于存放干净医疗器械的器械存放箱2以及放置在所述器械存放箱2中的垃圾箱3；所述器械存放箱2包括一个用于放置干净医疗器械的器械存放腔201、设置在所述器械存放箱2侧壁的用于放置所述垃圾箱3的垃圾箱存放腔202以及设置在垃圾箱存放腔202的上下边沿处的卡合结构203；器械存放箱2侧壁上开设一个用于存放垃圾箱3的垃圾箱存放腔202，这样就能保证器械存放腔201中的医疗器械与垃圾箱3中的废弃物相互隔离，不会产生医疗器械被废弃物污染的状况。

进一步的，所述器械存放腔201包括位于左侧的深腔2011以及位于右侧的与所述深腔2011相通的浅腔2012；深腔2011与浅腔2012的设置，适用于各种不同的医疗器械，深腔2011中用于放置针、测试仪表、酒精、试剂这些医疗器械，浅腔2012中用于放置棉签以及血糖试纸，初步实现了对医疗器械的分类。

进一步的，所述垃圾箱存放腔202包括一个底部斜面2021以及设在所述底部斜面2021上的多个滚珠2022；所述底部斜面2021随远离所述垃圾箱存放腔202腔口向下延伸；滚珠2022的设置，保证了垃圾箱3能够顺畅在滚珠2022滑动并能被护士顺利地拉出，底部斜面2021的设置，保证了垃圾箱3在器械存放箱2水平放置时不会从垃圾箱存放腔202中滑出。

进一步的，所述卡合结构203包括位于垃圾箱存放腔202上边沿处的上卡合件2031以及位于垃圾箱存放腔202下边沿处的与上卡合件咬合的下卡和件2032，所述上卡合件2031上设有向内的卡和凹槽，所述下卡和件2032上设有与所述卡和凹槽相互卡和的卡和凸起。

进一步的，所述深腔2011被隔离成4个分腔，4个分腔分别用于存放血糖测试时所需的测试仪表、酒精、针以及试剂；分腔的设置，护士能够将所需的医疗器械分类别放置，一目了然，方便拿取。

进一步的，所述浅腔2012包括用于放置血糖试纸的左浅腔20121以及放置棉签的右浅腔20122，所述左浅腔20121中设置有至少两个用于搁置血糖试纸的斜靠块20121A，所述的斜靠块20121A两两之间垂直设置有用于防止血糖试纸倾斜滑倒的阻挡块20121B。

进一步的，所述垃圾箱3上靠近垃圾箱存放腔202进口的侧壁上设有方便存取所述垃圾箱3的拉手。

进一步的，所述垃圾箱3被隔离成左腔301、中腔302以及右腔303，所述中腔302容积大于所述左腔301和所述右腔303的体积；左腔301、中腔302以及右腔303分别放置废弃物棉签、废弃物针以及废弃物试纸条，废弃物试纸条占用体质最大，故放置在中腔302中。
