一种多功能便于使用的外用走珠器的制作方法

本实用新型涉及一种医用走珠器，尤其是涉及一种多功能便于使用的外用走珠器。

背景技术：

医用走珠器一般由涂抹瓶和走珠器组成，瓶中装有用于外用的医药。可针对不同的疾病进行外敷治疗，尤其适合冷敷理疗及物理降温类医疗器械，此类是用来减轻由普通感冒、流行性感冒或其他原因引起的发烧症状。特别适用于低烧38℃以下的物理降温及高烧就诊过程的应急物理降温。同时也是夏季消暑及高温作业常备产品。

市场上现有的外用药物涂覆方式一般是药液通过一个圆形的滚珠到达皮肤上，实现药液涂覆在皮肤上，从而实现药物通过皮肤渗透等方式治疗相关疾病。但是，目前针对走珠器的研发和使用仍处于初级阶段，专利公告号CN203620071U中，公开了一种新型外用走珠器，在此方案中仅仅是更改简单的结构，达到了药物涂抹均匀和方便握取的目的，对于走珠器的磁化复制治疗功能等功效并未良好的开发，不能满足市场需求。

技术实现要素：

本实用新型的目的在于提供一种具有结构简单，使用方便安全，易于推广，方便加工制造，不仅仅能通过走珠器内部治疗相关疾病，还可通过磁疗的方式进行辅助质料疾病的效果，方便涂抹药液，有效防止药液挥发等优点的一种多功能便于使用的外用走珠器。

本实用新型是通过以下技术方案实现的：一种多功能便于使用的外用走珠器，包括瓶体，走珠器，顶盖；其特征在于：所述瓶体顶部四周设有外螺纹，走珠器底面设有与瓶体上外螺纹相对应的内螺纹，瓶体和走珠器通过螺纹结构连接；所述走珠器下部四周设有外螺纹，顶盖底面设有与走珠器上外螺纹相对应的内螺纹，走珠器和顶盖通过螺纹结构连接；所述瓶体底部设有弹性螺纹底座，上部靠近瓶口处设有瓶口开关；所述走珠器包括走珠座和走珠，走珠座顶部内嵌走珠，走珠座上部靠近走珠处设有走珠座通气开关。

优选的一种技术方案是：所述瓶口开关包括底漏液板，顶漏液板，转动开关板；所述转动开关板上设有转动轨道槽，所述瓶口与瓶体之间通过插接柱连接，插接柱位于转动轨道槽内；所述顶漏液板和底漏液板分别位于转动开关板的上方和下方且均紧贴转动开关板，顶漏液板中心设有顶漏液孔，底漏液板上设有两个底漏液孔，转动开关板上设有与底漏液孔相对应的漏液挡板。

优选的一种技术方案是：所述走珠座包括走珠顶卡固板，走珠底卡固板，走珠座通气开关；所述走珠顶卡固板与走珠座之间通过插接柱连接；所述走珠座通气开关为转动通气板，转动通气板上方紧贴走珠顶卡固板，转动通气板上设有转动通孔，转动通气板下方设有走珠底卡固板，走珠底卡固板位于走珠座内部；所述走珠顶卡固板上设有多个通气孔，转动通气板上设有与走珠顶卡固板上通气孔相对应的转动通气孔；转动通气板上设有转动槽，所述插接柱位于转动槽内部；所述走珠底卡固板上设有限位孔。

优选的一种技术方案是：所述走珠内部设有磁珠，走珠外表面上设有多个金属贴片，所述金属铁片和磁珠之间通过金属柱连接。

优选的一种技术方案是：所述瓶体内壁使用纳米材料制成。

优选的一种技术方案是：所述转动开关板上设有转动挡板，转动挡板位于转动轨道槽内部。

优选的一种技术方案是：所述走珠顶卡固板上的通气孔数量小于4个。

本实用新型的有益效果在于：本实用新型通过瓶口开关可有效调节药液的出液速率，并且可有效开关瓶口，减少药液挥发；瓶体底部的螺纹弹性底座方便压缩瓶体，帮助药液快速外流；瓶体内部利用纳米材料制成，并且通过与走珠座上的通气设计之间配合，方便药液快速回流至瓶内；而走珠内部的磁珠结构，方便在治疗过程中配合磁疗的方式，增加治疗效果。

本实用新型具有结构简单，使用方便安全，易于推广，方便加工制造，不仅仅能通过走珠器内部治疗相关疾病，还可通过磁疗的方式进行辅助质料疾病的效果，方便涂抹药液，有效防止药液挥发等优点。

附图说明：

图1为本实用新型的无顶盖立体结构示意图。

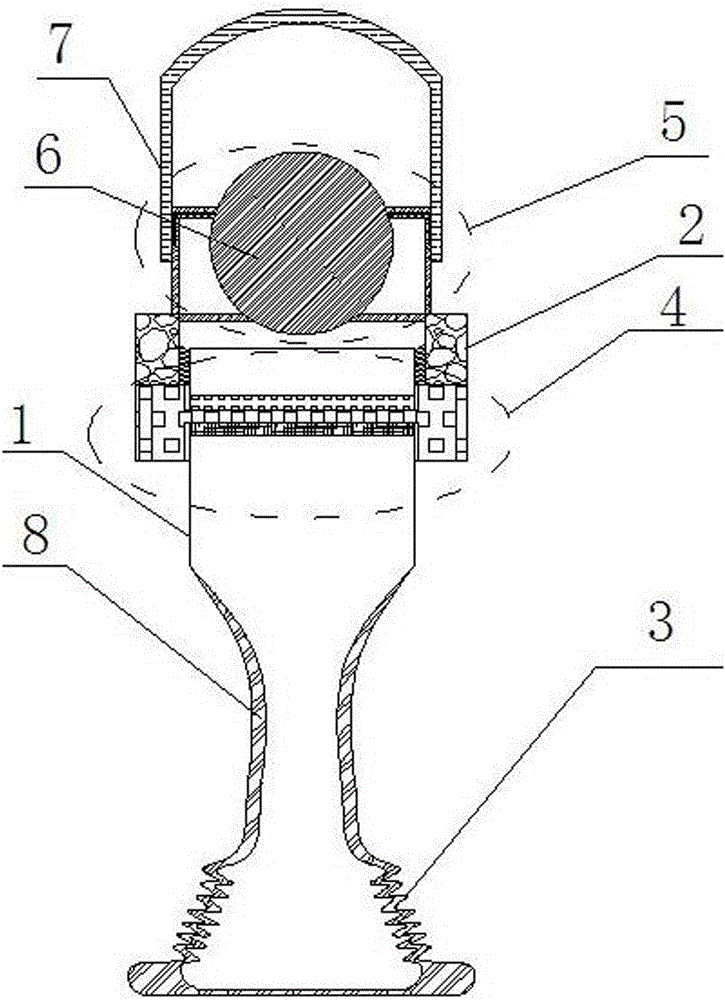

图2为本实用新型的横截面结构示意图。

图3为图2中4处瓶口开关横截面结构主视示意图。

图4为图2中5处走珠器上部横截面结构主视示意图。

图5为本实用新型的瓶口开关立体分解结构示意图。

图6为本实用新型的走珠器上部立体结构示意图。

图7为本实用新型的走珠器上部立体分解结构示意图。

图8为本实用新型的走珠横截面结构示意图。

附图中：1-瓶体，2-走珠座，3-弹性螺纹底座，4-瓶口开关，5-走珠座通气开关，6-走珠，7-顶盖，8-瓶体内壁，9-瓶口，10-底漏液板，11-顶漏液板，12-走珠顶卡固板，13-走珠底卡固板，14-顶漏液孔，15-转动挡板，16-漏液挡板，17-转动轨道槽，18-底漏液孔，19-通气孔，20-转动通气孔，21-转动通孔，22-转动槽，23-限位孔，24-磁珠，25-金属柱，26-金属贴片，27-转动开关板，28-转动通气板。

具体实施方式：

下面结合说明书附图对本实用新型作进一步说明：

实施例1

一种多功能便于使用的外用走珠6器，包括瓶体1，走珠6器，顶盖7；其特征在于：所述瓶体1顶部四周设有外螺纹，走珠6器底面设有与瓶体1上外螺纹相对应的内螺纹，瓶体1和走珠6器通过螺纹结构连接；所述走珠6器下部四周设有外螺纹，顶盖7底面设有与走珠6器上外螺纹相对应的内螺纹，走珠6器和顶盖7通过螺纹结构连接；所述瓶体1底部设有弹性螺纹底座3，上部靠近瓶口9处设有瓶口开关4；所述走珠6器包括走珠座2和走珠6，走珠座2顶部内嵌走珠6，走珠座2上部靠近走珠6处设有走珠座通气开关5。

实施例2

优选的一种技术方案是：所述瓶口开关4包括底漏液板10，顶漏液板11，转动开关板27；所述转动开关板27上设有转动轨道槽17，所述瓶口9与瓶体1之间通过插接柱连接，插接柱位于转动轨道槽17内；所述顶漏液板11和底漏液板10分别位于转动开关板27的上方和下方且均紧贴转动开关板27，顶漏液板11中心设有顶漏液孔14，底漏液板10上设有两个底漏液孔18，转动开关板27上设有与底漏液孔18相对应的漏液挡板16。

实施例3

优选的一种技术方案是：所述走珠座2包括走珠顶卡固板12，走珠底卡固板13，走珠座通气开关5；所述走珠顶卡固板12与走珠座2之间通过插接柱连接；所述走珠座通气开关5为转动通气板28，转动通气板28上方紧贴走珠顶卡固板12，转动通气板28上设有转动通孔21，转动通气板28下方设有走珠底卡固板13，走珠底卡固板13位于走珠座2内部；所述走珠顶卡固板12上设有多个通气孔19，转动通气板28上设有与走珠顶卡固板12上通气孔19相对应的转动通气孔20；转动通气板28上设有转动槽22，所述插接柱位于转动槽22内部；所述走珠底卡固板13上设有限位孔23。

实施例4

优选的一种技术方案是：所述走珠6内部设有磁珠24，走珠6外表面上设有多个金属贴片26，所述金属铁片和磁珠24之间通过金属柱25连接。

实施例5

优选的一种技术方案是：所述瓶体内壁8使用纳米材料制成。

实施例6

优选的一种技术方案是：所述转动开关板27上设有转动挡板15，转动挡板15位于转动轨道槽17内部。

实施例7

优选的一种技术方案是：所述走珠顶卡固板12上的通气孔19数量小于4个。

实施例8

本实用新型通过瓶口开关4可有效调节药液的出液速率，并且可有效开关瓶口9，减少药液挥发；瓶体1底部的螺纹弹性底座方便压缩瓶体1，帮助药液快速外流；瓶体1内部利用纳米材料制成，并且通过与走珠座2上的通气设计之间配合，方便药液快速回流至瓶内；而走珠6内部的磁珠24结构，方便在治疗过程中配合磁疗的方式，增加治疗效果。

实施例9

磁疗是以磁场作用于人体治疗疾病的方法。磁场影响人体电流分布、荷电微粒的运动、膜系统的通透性和生物高分子的磁矩取向等，使组织细胞的生理、生化过程改变，产生镇痛、消肿、促进血液及淋巴循环等作用。

本实用新型通过关闭瓶口开关4后，利用走珠6在身体上按摩，通过走珠6内部的磁珠24，可达到保健，安神等保养效果，使本实用新型结构整体即便在使用外壁内部药液的情况下，仍可达到保健等对人体有益的后期保养效果。

实施例10

本实用新型中，转动挡板15与瓶口9上的插接柱之间配合，可使转动挡板15具有限位的效果，可在瓶口开关4上设有开关标识，方便在使用瓶口开关4时，准确了解瓶口9的开关情况。

实施例11

本实用新型中，走珠顶卡固板12上设有通孔，通孔的直径小于走珠的直径，而转动通孔21中的直径小于或等于走珠的直径，在使用走珠座通气开关5时，可直接通过外部观察通气孔19和转动通气孔20是否对齐，然后展开瓶身，使气体进入瓶体1内部，从而增加药液回流效果。

实施例12

本实用新型中，走珠6内的金属柱25和走珠6表面上的金属贴片26均可用磁石替换。
