可调式PICC维护固定架的制作方法

本实用新型涉及一种PICC维护固定架，具体的说是一种可调式PICC维护固定架，属于医学设备技术领域。

背景技术：

PICC（Peripherally Inserted Central Venous Catheters），是一根细细、柔软可弯曲的导管，它从肘部或上臂静脉置入，最终到达心脏附近的大血管（腔静脉），为患者提供中期至长期的静脉输液治疗（7天至1年以上），利用PICC可以将药物输液注在血流量大，流速快的中心静脉中，避免患者因长期输液或输注高渗性，有刺激性药物对血管的损害，减轻因反复穿刺给患者带来的痛苦。重症监护病房患者病情危重，输液治疗复杂、持续时间长，血管活性药物、抗菌素、肠外营养液及其他药物和液体对血管的刺激性强，迫切需要为患者提供有效、安全的静脉通路。PICC置管多半在肘上贵要静脉置管，在手臂的内侧，PICC置管后每周要维护常规维护，病人PICC局部若出现卷边、潮湿、渗血渗液时要及时更换，而重症监护病房的病人病情重，患者有时使用镇静剂，置管部位的手不能自主抬起或旋转，床位护士在给病人维护时比较吃力，有时需要助手帮忙，浪费时间和人力资源。

技术实现要素：

本实用新型的目的在于克服上述不足之处，从而提供一种可调式PICC维护固定架，不仅能进行调节达到PICC维护时需要的高度，而且能随时移动，操作方便。

按照本实用新型提供的技术方案，可调式PICC维护固定架包括移动支架、升降支架、固定支架和手臂托架，其特征是：移动支架上滑动连接升降支架，升降支架一侧设有锁紧螺钉，通过锁紧螺钉能够将升降支架紧固在移动支架上；升降支架侧面连接固定支架，固定支架上端固定U形的手臂托架，手臂托架的两端设有手臂绑带，手臂绑带上设有魔术贴，两个手臂绑带通过魔术贴能够连接成一体；移动支架底部设有底部支架，底部支架侧面连接多个脚轮支架，每个脚轮支架底端设有一个带刹车脚轮。

进一步的，多个脚轮支架沿着底部支架圆周方向均匀分布。

进一步的，手臂托架为U形。

本实用新型与已有技术相比具有以下优点：

本实用新型结构简单、紧凑、合理，维护消毒方便，成本较低；高度可调节，适合各种使用情况；能随时移动，操作方便。

附图说明

图1为本实用新型主视图。

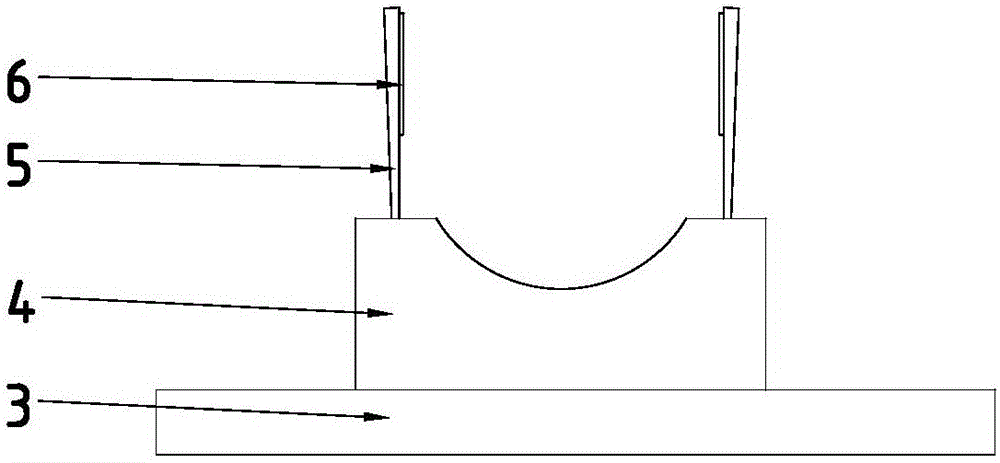

图2为手臂托架侧视图。

附图标记说明：1-移动支架、2-升降支架、3-固定支架、4-手臂托架、5-手臂绑带、6-魔术贴、7-底部支架、8-脚轮支架、9-带刹车脚轮、10-锁紧螺钉。

具体实施方式

下面本实用新型将结合附图中的实施例作进一步描述：

如图1~2所示，本实用新型主要包括移动支架1、升降支架2、固定支架3和手臂托架4。

移动支架1上滑动连接升降支架2，升降支架2一侧设有锁紧螺钉10，通过锁紧螺钉10能够将升降支架2紧固在移动支架1上。

升降支架2侧面连接固定支架3，固定支架3上端固定U形的手臂托架4，患者在进行PICC置管时将手臂搁置在U形的手臂托架4内固定。手臂托架4的两端设有手臂绑带5，手臂绑带5上设有魔术贴6，两个手臂绑带5通过魔术贴6能够连接成一体，通过两个手臂绑带5将搁置在U形的手臂托架4内的手臂绑紧固定。

移动支架1底部设有底部支架7，底部支架7侧面连接多个脚轮支架8，每个脚轮支架8底端设有一个带刹车脚轮9，通过底部支架7上的带刹车脚轮9能够方便的推动移动支架1。所述多个脚轮支架8沿着底部支架7圆周方向均匀分布。

本实用新型结构简单、紧凑、合理，维护消毒方便，成本较低；升降支架高度可调节，适合各种使用情况；移动支架能随时移动，操作方便。
