消毒柜的制作方法

本实用新型涉及食具消毒设备技术领域，尤其是涉及一种消毒柜。

背景技术：

消毒柜是指通过紫外线、远红外线、高温、臭氧等方式，给食具、餐具、毛巾、衣物、美容美发用具、医疗器械等物品进行杀菌消毒、保温除湿的工具。目前，市场上很多消毒柜都带有换气系统，为了实现与外界空气流通，需在柜体上设置进气口和排气口，而传统的消毒柜上的进气口与排气口均无法保证消毒柜的密封性，使得很多小虫和其他污染物容易进入消毒室内，导致消毒室内环境污脏，相应地，消毒柜也失去了杀菌消毒的作用。

技术实现要素：

基于此，本实用新型在于克服现有技术的缺陷，提供一种消毒柜，其可保证柜体的密封性，防止外界虫蚁爬入消毒室而室内物品。

其技术方案如下：

一种消毒柜，包括柜体和排气系统，所述柜体设有至少一个消毒室和与所述消毒室连通的排气口和进气口，所述排气系统与所述排气口连通，所述排气系统设有止逆阀，所述柜体开设有可以防止虫蚁进入的多个小孔，多个所述小孔配合形成所述进气口。

在其中一个实施例中，还包括位于所述进气口和所述消毒室之间的进气管道，所述消毒室通过所述进气管道与所述进气口连通，所述进气管道为弯管。

在其中一个实施例中，所述止逆阀为重力止逆阀。

在其中一个实施例中，所述消毒室为两个，两个所述消毒室分别为第一消毒室和第二消毒室，所述第一消毒室内设有第一加热器，所述第二消毒室内设有第二加热器。

在其中一个实施例中，所述排气系统包括排气设备和排气管道，所述排气管道的一端与所述第一消毒室所对应的所述排气口连通，另一端与所述第二消毒室所对应的所述排气口连通，所述排气设备设于所述排气管道上。

在其中一个实施例中，所述止逆阀设于所述排气设备的出风口。

在其中一个实施例中，所述排气管道上还设有位于所述排气设备与所述第二消毒室之间的开关阀。

在其中一个实施例中，还包括控制器，所述排气设备、所述第一加热器、所述第二加热器和所述开关阀均与所述控制器电性连接。

在其中一个实施例中，还包括设于所述第一消毒室和/或所述第二消毒室内的湿度检测元件，所述湿度检测元件与所述控制器电性连接。

在其中一个实施例中，还包括设于所述第一消毒室和/或所述第二消毒室内的紫外灯。

下面对前述技术方案的优点或原理进行说明：

本实用新型所述的消毒柜，其排气系统设有止逆阀，止逆阀用以防止气体逆流，使得该排气通道为单向通道，在非排气状态时，止逆阀始终处于关闭状态，使得小虫无法从排气口进入柜内。同时，消毒柜的进气口呈筛孔状，其通过多个小孔组合而成，将该小孔的孔径设计为足够小时，即可保证在进气的同时外界的虫蚁也无法从该进气口进入。因而，本实用新型有效地防止了外界虫蚁从进气口和进气口进入消毒室，保证了柜体的密封性，使得柜内消毒室和外界相对隔离，从而保证了消毒室内的洁净。

本实用新型在进气口和消毒室之间设有进气弯管，进气弯管可以减缓消毒室内的臭氧泄露，同时也可以通过设计弯管的弯折程度来控制进气风量。

所述止逆阀为重力止逆阀，通过重力回落式结构的止逆阀来保证排气系统在非换气状态下的严格的密封性。

所述消毒室内至少分隔成第一消毒室和第二消毒室，两个消毒室可设计成不同温度的消毒空间，用以完成不同物品的消毒工作。

所述排气系统包括排气设备和排气管道，所述排气管道的一端与所述第一消毒室所对应的排气口连通，另一端与所述第二消毒室所对应的排气口连通，即通过一个排气管道来连通消毒柜内的第一消毒室和第二消毒室，同时排气设备设于排气管道上，止逆阀设于排气设备的出风口，减少了制作成本。

所述排气管道上设有位于第二消毒室与排气设备之间的开关阀。当本实用新型所述的消毒柜为高低温消毒柜时，第一消毒室为低温消毒室，第二消毒室为高温消毒室。当第一消毒室内的加热器开始工作时，柜内空气温度上升，气体发生了热交换和体积膨胀的物理过程，可开启排气设备将第一消毒室内沉积的热空气排出，使得第一消毒室内空气流动。而在第二消毒室内的加热器工作的过程中，须关闭开关阀，防止消毒柜内高温气体被抽出，损坏排气设备等。仅当第二消毒室内的加热器停止工作一段时间后，可开启开关阀和排气设备将第二消毒室内的空气排出，实现第二消毒室内的换气功能。本实用新型既通过一个排气管道实现了对整个消毒柜的排气，减少了制作成本，又避免了排气设备将温度过高的气体排出，防止高温气体烧坏排气系统和电缆等电气元件，提高了消毒柜使用的安全性和稳定性。

本实用新型还包括控制器，第一加热器、第二加热器、排气设备和开关阀均与控制器电性连接，通过控制器设定程序，使得消毒柜内空气加热工作和排气工作定期执行，从整体上实现了消毒工作和排气工作的自动控制，减少人工操作，进一步地实现了智能家电的生产。

本实用新型还包括湿度检测元件，湿度检测元件与控制器电性连接，通过湿度检测元件来感应消毒柜内的湿度，当湿度达到一定值时，控制器控制启动排气设备，进行换气程序。

本实用新型还包括位于所述柜体内的紫外灯，通过紫外灯发射出的紫外线对柜体内物品进行杀菌消毒，提高消毒柜的卫生性和安全性。

附图说明

图1为本实用新型第一实施例所述的消毒柜的结构示意图；

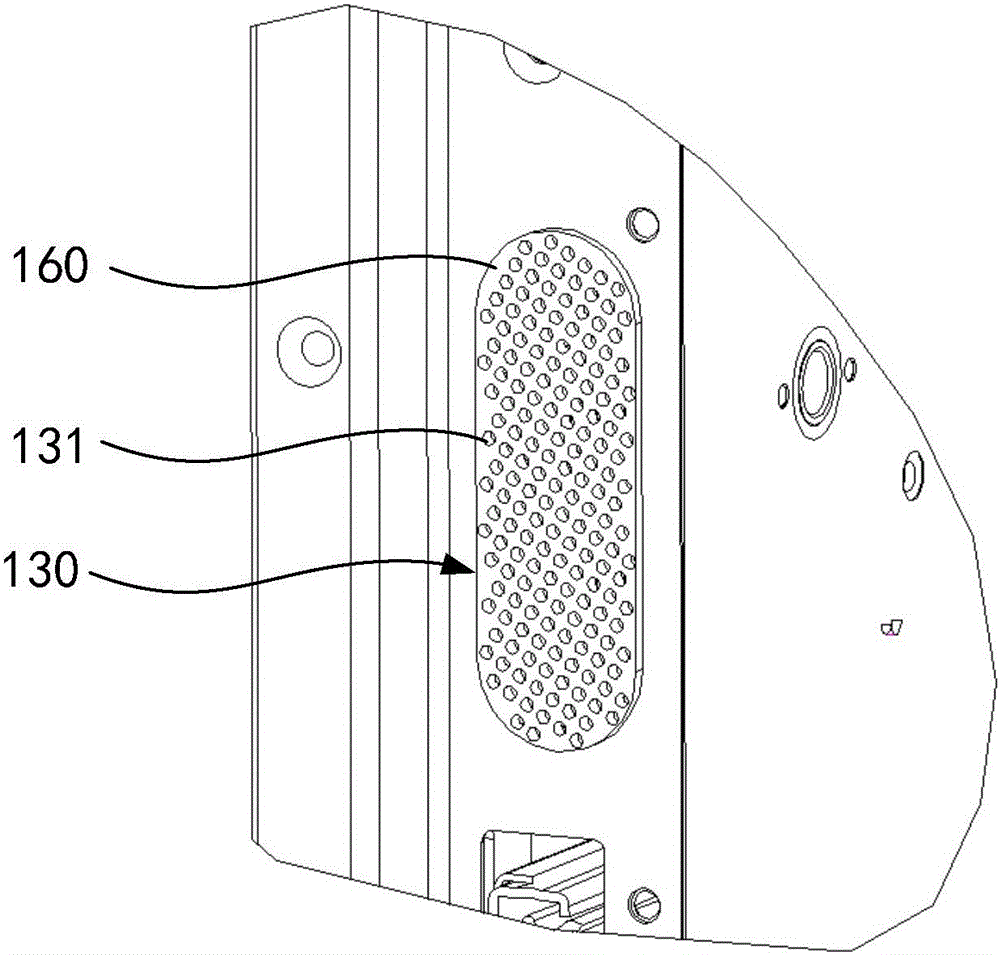

图2为本实用新型第一实施例所述的进气口的结构示意图；

图3为本实用新型第一实施例所述的进气管道的结构示意图；

图4为本实用新型第一实施例所述的排气系统与柜体的装配示意图；

图5为本实用新型第一实施例所述的排气系统的结构示意图；

图6为本实用新型第二实施例所述的消毒柜的结构示意图；

图7为本实用新型第二实施例所述的进气口的结构示意图。

附图标记说明：

100、柜体，110、第一消毒室，120、第二消毒室，130、进气口，131、小孔，140、排气口，150、进气管道，160、透气板状物，170、栅格网状物，200、排气系统，210、排气管道，220、排气设备，230、止逆阀，240、开关阀，300、第一加热器，400、第二加热器，500、湿度检测元件，600、紫外灯，700、控制器。

具体实施方式

为使本实用新型的目的、技术方案及优点更加清楚明白，以下结合附图及具体实施方式，对本实用新型进行进一步的详细说明。应当理解的是，此处所描述的具体实施方式仅用以解释本实用新型，并不限定本实用新型的保护范围。

如图1至图5所示，一种消毒柜，包括柜体100和排气系统200，所述柜体100内设有至少一个消毒室，所述柜体100还开设有与每个所述消毒室对应的排气口140和进气口130，所述排气系统200与所述排气口140连通，所述排气系统200设有止逆阀230，用以防止气体逆流，使得该排气通道为单向通道，在非排气状态时，止逆阀230始终处于关闭状态，使得小虫无法从排气口140进入柜内。同时，所述进气口130呈筛孔状，其通过多个小孔131组合而成，该小孔131口径足够小，使得柜体100外界的虫蚁无法从小孔131进入柜内。因而，本实用新型有效地防止了外界虫蚁从进气口130和排气口140进入消毒室，保证了柜体100的密封性，使得柜内消毒室和外界相对隔离，从而保证了消毒室内的洁净。

具体地，所述进气口130内放置有一透气板状物160，该透气板状物160为筛孔结构，其开设有多个上述的小孔131。将该透气板状物160安装于进气口130上，在实现进气功能的基础上，也达到了可以更换透气板状物160的功能，使得本实用新型可以根据实际需要更换不同孔径的透气板状物160。本实用新型也可根据实际需要直接在柜体的侧壁上开设上述的小孔131，多个所述小孔131聚集分布，组合形成所述进气口130。

如图2和图3所示，在本实施例中，每个消毒室配备至少一个进气口130，该进气口130还通过进气管道150与相应的消毒室连通，所述进气管道150为弯管。进气弯管可以减缓消毒室内的臭氧泄露，同时也可以通过设计弯管的弯折程度来控制进气风量。

如图1所示，所述消毒室至少包括分隔开的第一消毒室110和第二消毒室120，第一消毒室110和第二消毒室120均配备有排气口140和进气口130，所述第一消毒室110内设有第一加热器300，所述第二消毒室120内设有第二加热器400。本实用新型两个消毒室可设计成不同温度的消毒空间，用以完成不同物品的消毒工作。

如图4和图5所示，所述排气系统200设于所述柜体100的背部，其包括排气设备220和排气管道210，所述排气设备220为排气扇、抽风机或现有的气流发生器等。所述排气管道210的一端与所述第一消毒室110所对应的排气口140连通，另一端与所述第二消毒室120所对应的排气口140连通，所述排气设备220设于所述排气管道210上。本实用新型通过一个排气管道210来连通消毒柜内的第一消毒室110和第二消毒室120，同时排气设备220设于排气管道210上，减少了制作成本。进一步地，所述止逆阀230设于所述排气设备220的出风口，且止逆阀230为重力止逆阀230，通过重力回落式结构的止逆阀230来保证排气系统200在非换气状态下的严格的密封性。本实用新型也可根据实际需要在每个排气口140处设置一个止逆阀230。

进一步地，所述排气管道210上还设有位于所述排气设备220与所述第二消毒室120之间的开关阀240。所述开关阀240为电磁阀，用以实现第二消毒室120换气工作的自动控制，减少人工操作。当本实用新型所述的消毒柜为高低温消毒柜时，第一消毒室110为低温消毒室，第二消毒室120为高温消毒室。当第一消毒室110内的加热器开始工作时，柜内空气温度上升，气体发生了热交换和体积膨胀的物理过程，可开启排气设备220将第一消毒室110内沉积的热空气排出，使得第一消毒室110内空气流动。而在第二消毒室120内的加热器工作的过程中，须关闭开关阀240，防止消毒柜内高温气体被抽出，损坏排气设备220等。仅当第二消毒室120内的加热器停止工作一段时间后，可开启开关阀240和排气设备220将第二消毒室120内的空气排出，实现第二消毒室120内的换气功能。本实用新型既通过一个排气管道210实现了对整个消毒柜的排气，减少了制作成本，又避免了排气设备220将温度过高的气体排出，防止高温气体烧坏排气系统200和电缆等电气元件，提高了消毒柜使用的安全性和稳定性。

本实用新型还包括设于所述第一消毒室110内的湿度监测元件500和紫外灯600，湿度监测元件500用于感应测量柜体100内的湿度，从而系统根据湿度判断是否开启排气系统200，紫外灯600用以对柜体100内物品进行杀菌消毒，提高消毒柜的卫生性和安全性。本实用新型也可根据实际需要将湿度监测元件500和紫外灯600设于第二消毒室120内或在第一消毒室110和第二消毒室120均设置湿度监测元件500和紫外灯600。

本实用新型还包括控制器700，所述第一加热器300、所述第二加热器400、所述湿度传感器、所述紫外灯600、所述排气设备220和所述开关阀240均与所述控制器700电性连接。控制器700控制第一加热器300、第二加热器400以及紫外灯600自动开始加热工作，湿度监测元件500感应柜体100内的湿度，当湿度达到预定的值时，控制器700控制开启排气设备220，进行换气工作，此时的开关阀240处于关闭状态，仅用于进行第一消毒室110内换气，防止第二消毒室120内高温气体被排出。通过控制器700中程序的控制，定期启动和关闭第一加热器300和排气设备220，在热交换原理和排气设备220的作用下，将内部气体排出，在大气压力作用下，新鲜空气弥补到柜内，从而保证内部空气的干燥卫生。之后在消毒柜中第二加热器400停止工作一段时间后，再自动开启开关阀240和排气设备220，从而开始第二消毒室120内换气工作。本实用新型从整体上实现了排气工作的自动控制，进一步地实现了智能家电的生产。

本实用新型所述的第一加热器300和第二加热器400可同时开启或先后开启，并且先后顺序不限。无论是何种工作方式，当用于第一消毒室110内换气时，只开启排气设备220，当用于第二消毒室120内换气时，需在第二加热器400停止工作一段时间后，等到第二消毒室120内温度降低至预定温度时，同时开启排气设备220和开关阀240，使得排气设备220与第二消毒室120内之间的通道打开，排气设备220将第二消毒室120内的空气排出。

与上述实施例不同的是，在本实施例中，如图6和图7所示，所述进气口130内置有栅格网状物170，该栅格网状物170上的网孔即为所述的小孔131，使得所述的进气口130呈筛孔状。对于进气口130的设计，本实用新型可根据实际需要去进行相应的改动，仅需该进气小孔131的尺寸能够达到防止虫蚁进入的目的即可。

以上所述实施例的各技术特征可以进行任意的组合，为使描述简洁，未对上述实施例中的各个技术特征所有可能的组合都进行描述，然而，只要这些技术特征的组合不存在矛盾，都应当认为是本说明书记载的范围。

以上所述实施例仅表达了本实用新型的几种实施方式，其描述较为具体和详细，但并不能因此而理解为对实用新型专利范围的限制。应当指出的是，对于本领域的普通技术人员来说，在不脱离本实用新型构思的前提下，还可以做出若干变形和改进，这些都属于本实用新型的保护范围。
