一种用于气管切开术后患者肺功能检查的吹嘴连接装置的制作方法

本实用新型属于医用辅助器械技术领域，具体地涉及一种用于气管切开术后患者肺功能检查的吹嘴连接装置。

背景技术：

吹嘴连接装置属于一次性使用的医用耗材，应用于肺功能检查时患者与肺功能检测仪导管之间的连接，包括肺功能仪咬口，咬嘴，吹嘴，纸吹筒等多种类型，材质有纸质的、硬质塑料的；上述这些类型的吹嘴连接装置多是一端可以紧密连接肺功能检测仪导管（仪器端），另一端患者直接用嘴部接触吹嘴吹气，进行肺功能的检查；目前广泛使用的现有的一种常规吹嘴如图4所示，图4为常规吹嘴的立体图，图中：1为吹嘴与肺功能仪连接口、2为吹嘴与肺功能仪连接部、3为吹嘴与患者接触部扁平端、4为吹嘴与患者接触部、5为吹嘴与患者接触部连接口；此种即为现有普通的吹嘴，这种吹嘴的患者端即吹嘴与患者接触部为扁平型，使用起来就是用嘴含住扁平端进行吹气。

综上所述，目前还没有一种用于气管切开术后患者肺功能检查的吹嘴连接装置，由于医学科学的进步，很多完成气管切开术的患者能够长期生存，其对生活质量的要求也是越来越高。这种吹嘴连接装置的另一端应可以紧密覆盖在气管切开术后患者的切口处（患者端），从而使这类气管切开术后患者的肺功能检查成为可能；因此，目前如何改进制作出一种用于气管切开术后患者肺功能检查的吹嘴连接装置，是本领域技术人员亟待解决的问题。

技术实现要素：

本实用新型就是针对上述问题，弥补现有技术的不足，提供一种用于气管切开术后患者肺功能检查的吹嘴连接装置；本实用新型使气管切开术后的患者进行肺功能检查成为可能。通过本实用新型这种吹嘴连接装置，使这类气管切开术后患者不但可以进行肺通气功能检查，还可以完成支气管舒张实验、弥散功能测定等检查，甚至可以完成最先进的强迫振荡肺功能测定和体描仪功能残气量检查，实现使这类患者的肺功能情况得到良好的检测和持续的监测，从而获得与常人一样的治疗。

为实现上述目的，本实用新型采用如下技术方案。

本实用新型一种用于气管切开术后患者肺功能检查的吹嘴连接装置，包括吹嘴本体；其结构要点是：所述吹嘴本体呈圆柱体状，所述吹嘴本体为由吹嘴与肺功能仪连接部、吹嘴与患者接触部组成的圆柱体；所述吹嘴与肺功能仪连接部端部为吹嘴与肺功能仪连接口，所述吹嘴与肺功能仪连接口连接肺功能仪导管，所述吹嘴与患者接触部端部为吹嘴与患者接触部连接口，所述吹嘴与患者接触部连接口连接气管切开术后患者的切口；在所述的吹嘴与患者接触部连接口上套装有环形海绵垫圈，在吹嘴本体内部设有一层消毒过滤网，在吹嘴与患者接触部连接口处上部还加套有弹性硅胶密封垫圈；所述弹性硅胶密封垫圈长出于吹嘴与患者接触部连接口，所述弹性硅胶密封垫圈开口的直径大于吹嘴与患者接触部连接口的直径。

作为本实用新型的一种优选方案，所述吹嘴本体采用硬质塑料制成圆柱体状。

作为本实用新型的另一种优选方案，所述吹嘴与肺功能仪连接口的外径为3cm。

作为本实用新型的另一种优选方案，所述吹嘴本体的长度为5～10cm，优选为6cm。

作为本实用新型的另一种优选方案，所述弹性硅胶密封垫圈开口的内径大于3cm。

作为本实用新型的另一种优选方案，所述消毒过滤网由医用消毒棉制成。

本实用新型有益效果。

1、与常规吹嘴的患者端即吹嘴与患者接触部为扁平型相比，本实用新型整体形态呈圆柱体，使气管切开术后的患者进行肺功能检查成为可能；并通过在所述的吹嘴与患者接触部连接口上套装有环形海绵垫圈以及在吹嘴与患者接触部连接口处上部还加套有弹性硅胶密封垫圈，其中，所述的海绵垫圈具有良好的伸缩功能、能够紧密贴合不平整的皮肤表面、减少吹嘴对皮肤造成的不适感，并能够完全覆盖气管切开术后患者的创口或者置管，所述的弹性硅胶密封垫圈可以进一步起到密封和减轻患者不适的作用。

2、本实用新型的这种吹嘴连接装置，使这类气管切开术后患者不但可以进行肺通气功能检查，还可以完成支气管舒张实验、弥散功能测定等检查，甚至可以完成最先进的强迫振荡肺功能测定和体描仪功能残气量检查，实现使这类患者的肺功能情况得到良好的检测和持续的监测，从而获得与常人一样的治疗。

附图说明

为了使本实用新型所解决的技术问题、技术方案及有益效果更加清楚明白，以下结合附图及具体实施方式，对本实用新型进行进一步详细说明。应当理解，此处所描述的具体实施方式仅仅用以解释本实用新型，并不用于限定本实用新型。

图1是本实用新型一种用于气管切开术后患者肺功能检查的吹嘴连接装置的整体结构示意图。

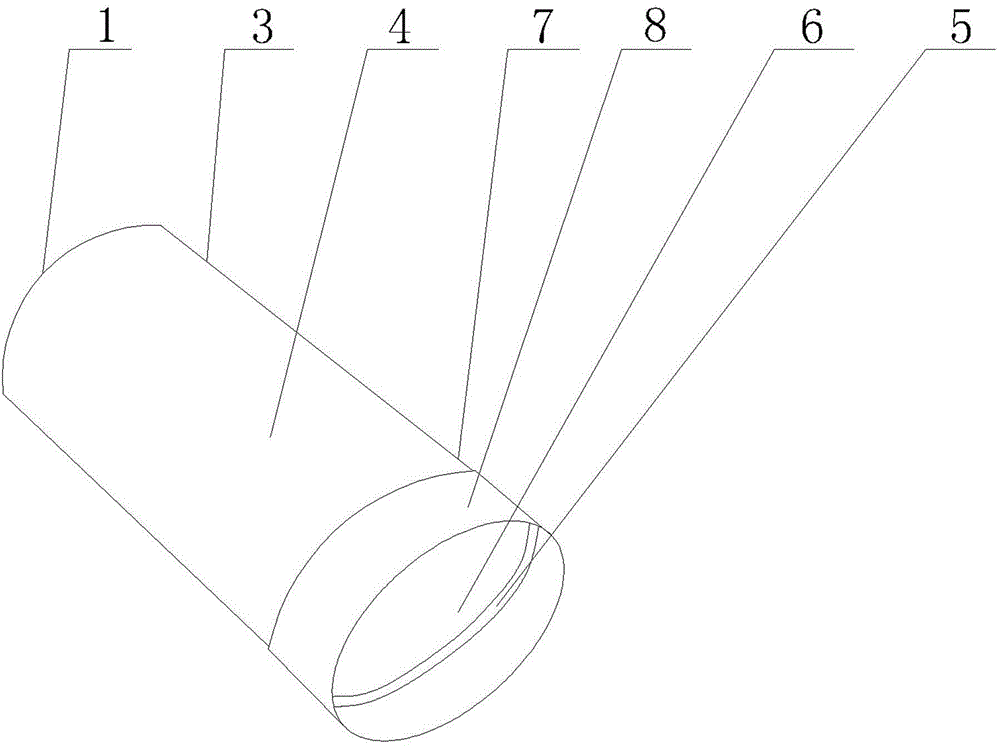

图2是本实用新型一种用于气管切开术后患者肺功能检查的吹嘴连接装置的立体图。

图3是本实用新型一种用于气管切开术后患者肺功能检查的吹嘴连接装置的整体结构的轴向剖面示意图。

图4是常规吹嘴的立体图。

图1、2、3中标记：1为吹嘴与肺功能仪连接口、2为消毒过滤网、3为吹嘴与肺功能仪连接部、4为吹嘴本体、5为海绵垫圈、6为吹嘴与患者接触部连接口、7为吹嘴与患者接触部、8为弹性硅胶密封垫圈。

图4中标记：1为吹嘴与肺功能仪连接口、2为吹嘴与肺功能仪连接部、3为吹嘴与患者接触部扁平端、4为吹嘴与患者接触部、5为吹嘴与患者接触部连接口。

具体实施方式

结合附图1、2、3所示，本实用新型一种用于气管切开术后患者肺功能检查的吹嘴连接装置，包括吹嘴本体4；其结构要点是：所述吹嘴本体4呈圆柱体状，所述吹嘴本体4为由吹嘴与肺功能仪连接部3、吹嘴与患者接触部7组成的圆柱体；所述吹嘴与肺功能仪连接部3端部为吹嘴与肺功能仪连接口1，所述吹嘴与肺功能仪连接口1连接肺功能仪导管，所述吹嘴与患者接触部7端部为吹嘴与患者接触部连接口6，所述吹嘴与患者接触部连接口6连接气管切开术后患者的切口；在所述的吹嘴与患者接触部连接口6上套装有环形海绵垫圈5，在吹嘴本体4内部设有一层消毒过滤网2，在吹嘴与患者接触部连接口6处上部还加套有弹性硅胶密封垫圈8；所述弹性硅胶密封垫圈8长出于吹嘴与患者接触部连接口6，所述弹性硅胶密封垫圈8开口的直径大于吹嘴与患者接触部连接口6的直径。

作为本实用新型的一种实施例，所述吹嘴本体4采用硬质塑料制成圆柱体状。

作为本实用新型的另一种实施例，所述吹嘴与肺功能仪连接口1的外径d1为3cm。

作为本实用新型的另一种实施例，所述吹嘴本体4的长度L1为5～10cm，优选为6cm。

作为本实用新型的另一种实施例，所述弹性硅胶密封垫圈8开口的内径d2大于3cm；由于弹性硅胶密封垫圈8具有弹性，因此弹性硅胶密封垫圈8开口的内径可调为大于3cm；通过采用弹性硅胶密封垫圈8，可以进一步起到密封和减轻患者不适的作用。

作为本实用新型的另一种实施例，所述消毒过滤网2由医用消毒棉制成。

结合附图和技术方案阐述本实用新型的使用过程：检查时，受检者应用鼻夹，自行或由他人辅助将吹嘴本体4的患者端即吹嘴与患者接触部7紧密贴合在创口上，完成肺功能检查。

通过本实用新型可以使气管切开术后的这类患者不论是置管状态，还是瘘口状态，都能完成肺功能检查，能够对患者一些常见的肺部疾病（如慢阻肺、哮喘等）进行诊断和严重程度的评估，并指导进一步治疗，进而使这类患者获得更高的生活质量，因此，具有良好的实施前景。

可以理解的是，以上关于本实用新型的具体描述，仅用于说明本实用新型而并非受限于本实用新型实施例所描述的技术方案，本领域的普通技术人员应当理解，仍然可以对本实用新型进行修改或等同替换，以达到相同的技术效果；只要满足使用需要，都在本实用新型的保护范围之内。
