螺旋吸氧管的制作方法

本实用新型涉及医疗器械领域，特别涉及一种吸氧管。

背景技术：

病人氧气管的长短很限制，要么很长拖到地上或者落在病人脖子里很受限制，要么很短有时候卡住病人脖子里，现有的带有螺旋结构的吸氧管，有螺旋处容易被勾住且有一定的应力，病人会感觉不适。

技术实现要素：

本申请人针对现有技术的上述缺点，进行研究和改进，提供一种螺旋吸氧管。

为了解决上述问题，本实用新型采用如下方案：

一种螺旋吸氧管，包括带有螺旋结构的吸氧管、以及用于包裹所述螺旋结构的固定罩，所述固定罩包括可伸缩的支撑杆，所述支撑杆的两端对称固定安装有圆柱形透明罩子，所述罩子的上表面上设有用于贯穿安装吸氧管的圆形通孔，所述罩子的下端面上向外延伸形成安装耳，所述安装耳上设有可连接两个安装耳的按扣。

本实用新型的技术效果在于：

本实用新型设有螺旋结构，可调节长短，同时设有保护罩，能防止吸烟管被勾住且对病人没有拉扯感。

附图说明

图1为本实用新型的结构示意图。

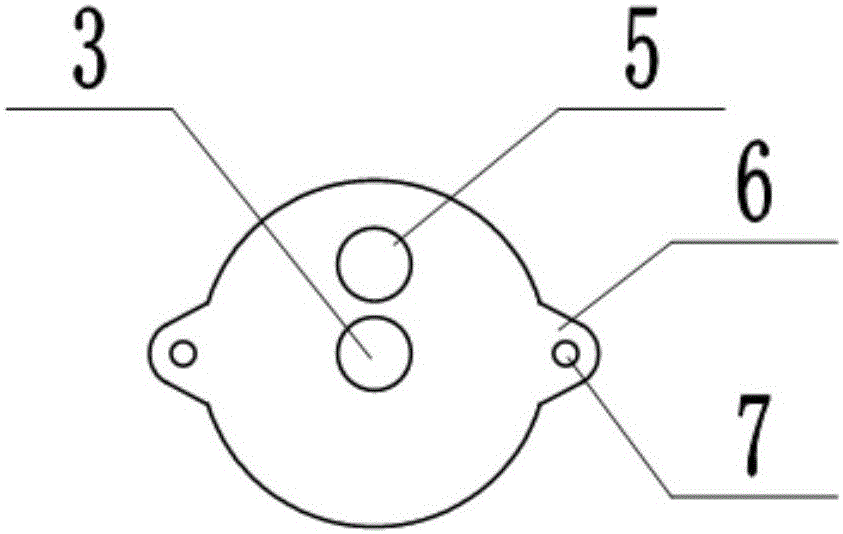

图2为本实用新型的俯视图。

图中：1、吸氧管；10、螺旋结构；2、固定罩；3、支撑杆；4、罩子；5、圆形通孔；6、安装耳；7、按扣。

具体实施方式

下面结合附图对本实用新型的具体实施方式作进一步说明。

如图1、图2所示，包括带有螺旋结构10的吸氧管1、以及用于包裹螺旋结构10的固定罩2，固定罩2包括可伸缩的支撑杆3，支撑杆3的两端对称固定安装有圆柱形透明罩子4，罩子4的上表面上设有用于贯穿安装吸氧管1的圆形通孔5，罩子4的下端面上向外延伸形成安装耳6，安装耳6上设有可连接两个安装耳6的按扣7。使用时，医护人员拉开支撑杆3，绕好吸氧管1，然后收缩支撑杆3，利用按扣7锁紧整个吸氧管1。

以上所举实施例为本实用新型的较佳实施方式，仅用来方便说明本实用新型，并非对本实用新型作任何形式上的限制，任何所属技术领域中具有通常知识者，若在不脱离本实用新型所提技术特征的范围内，利用本实用新型所揭示技术内容所作出局部改动或修饰的等效实施例，并且未脱离本实用新型的技术特征内容，均仍属于本实用新型技术特征的范围内。
