一种纳米泡棉洁牙擦头的制作方法

本实用新型属于洁牙设备技术领域，特别涉及一种纳米泡棉洁牙擦头。

背景技术：

目前，人们外出常携带、使用的洁牙工具一般是牙签和牙线；其中，采有牙签和牙线只能将藏在牙缝里的东西清理出来，但清洁效果不理想，还容易损伤牙龈，而且无法对牙齿表面的烟垢、茶渍、咖啡渍等牙垢进行清洁。为此，有的厂家生产了一种美白洁牙擦(ZL201020205049.8)，但是这种美白洁牙擦的清洁条安装更换十分麻烦、耗时，极不方便，而且每次更用只更换清洁条，存在卫生安全问题。

技术实现要素：

为了解决现有技术中存在的上述技术问题，本实用新型提供了一种可方便、快捷地可拆卸更换地安装在手柄上，卫生安全性高，牙齿清洁效果极佳，且结构简单、巧妙，生产加工容易，成本低，有利于大批量生产、普及使用的纳米泡棉洁牙擦头。

为解决上述技术问题，本实用新型采用如下技术方案：

一种纳米泡棉洁牙擦头，包括有纳米泡棉片和泡棉夹座，所述泡棉夹座包括有中间夹板、左夹板和右夹板，所述左夹板和右夹板设于中间夹板的左右两侧、且下端端部与中间夹板的下端可弯折地活动连接；而且所述左夹板和右夹板的内侧表面设有锁定卡钉，所述中间夹板相应位置设有锁定孔；组装时，所述纳米泡棉片的左右两端向下弯曲、分别夹紧在左夹板和中间夹板之间、中间夹板和右夹板之间，所述左夹板和右夹板的锁定卡钉穿过纳米泡棉片后卡在中间夹板的锁定孔上。

进一步地，所述中间夹板的上端还设有向上凸起、延伸的泡棉片加强部，所述纳米泡棉片的内侧表面与中间夹板和泡棉片加强部紧贴连接。

进一步地，所述左夹板和右夹板内侧表面的锁定卡钉上下错位设置，所述中间夹板上设有与锁定卡钉一一对应的锁定孔。

进一步地，所述中间夹板、左夹板、右夹板、锁定卡钉、锁定孔和泡棉片加强部一体注塑成型。

进一步地，所述左夹板和右夹板的外侧表面设有用于卡紧在手柄的擦头安装孔内的往外凸起的锁定曲面。

进一步地，所述左夹板和/或右夹板上还设有用于避免洁牙擦头在擦拭过程偏移、倾斜和陷入、卡死在手柄的擦头安装孔内的限定卡凸。

进一步地，所述锁定曲面和限定卡凸与中间夹板、左夹板和右夹板一体注塑成型。

本实用新型的有益效果是：

本实用新型通过上述技术方案，即可方便、快捷地可拆卸更换地安装在手柄上，卫生安全性高，牙齿清洁效果极佳，而且结构简单、巧妙，生产加工容易，成本低，有利于大批量生产、普及使用。

附图说明

下面结合附图与具体实施例对本实用新型作进一步说明：

图1是本实用新型所述一种纳米泡棉洁牙擦头实施例的结构示意图；

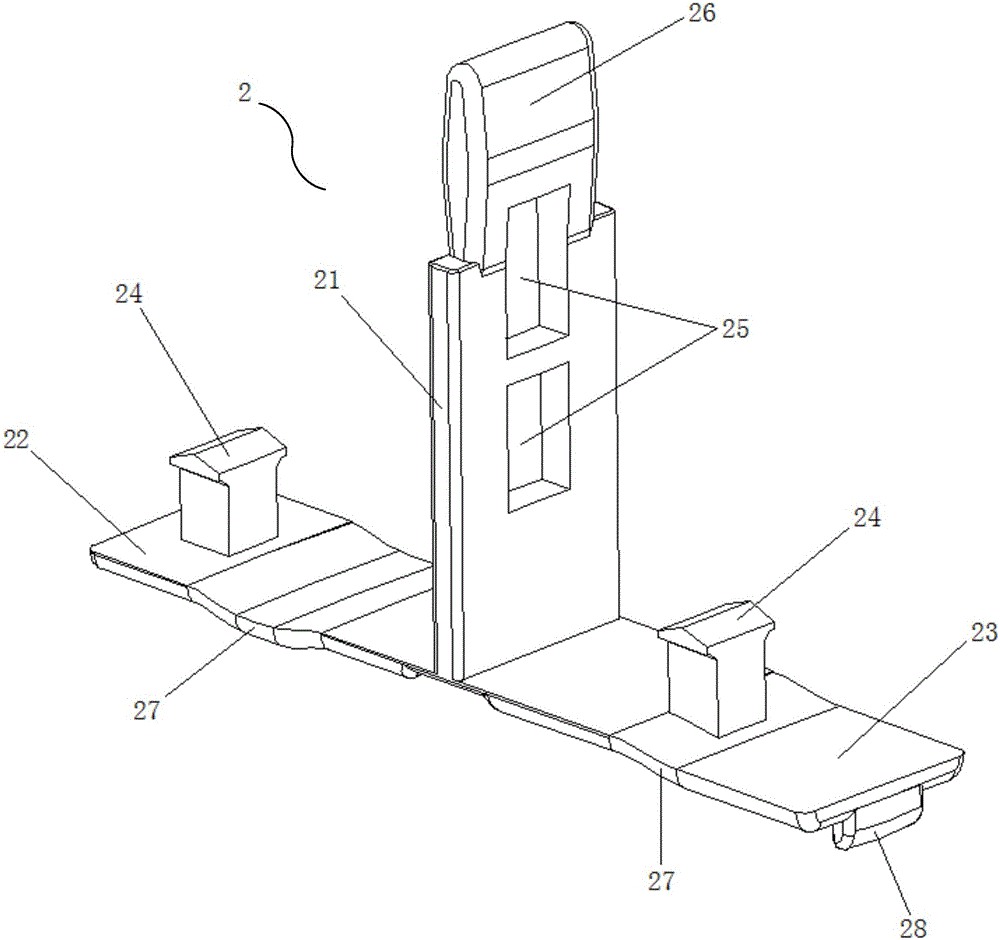

图2是本实用新型所述一种纳米泡棉洁牙擦头实施例中泡棉夹座的结构示意图；

图3是本实用新型所述一种纳米泡棉洁牙擦头实施例的使用参考示意图。

具体实施方式

为了使本实用新型的目的、技术方案及优点更加清楚明白，以下结合附图及实施例，对本实用新型进行进一步详细说明。应当理解，此处所描述的具体实施例仅用以解释本实用新型，并不用于限定本实用新型。

如图1和图2中所示：

本实用新型实施例提供了一种纳米泡棉洁牙擦头，包括有纳米泡棉片1和泡棉夹座2，所述泡棉夹座2包括有中间夹板21、左夹板22和右夹板23，所述左夹板22和右夹板23设于中间夹板21的左右两侧、且下端端部与中间夹板21的下端可弯折地活动连接；而且左夹板22和右夹板23的内侧表面设有锁定卡钉24，所述中间夹板21相应位置设有锁定孔25(如图2，所述左夹板22和右夹板23内侧表面的锁定卡钉24上下错位设置，所述中间夹板21上设有与锁定卡钉24一一对应的锁定孔25。)；组装时，所述纳米泡棉片1的左右两端向下弯曲、分别夹紧在左夹板22和中间夹板21之间、中间夹板21和右夹板23之间，所述左夹板22和右夹板23的锁定卡钉24穿过纳米泡棉片1后卡在中间夹板21的锁定孔25上。

如图3，本实用新型所述纳米泡棉洁牙擦头使用时，直接将洁牙擦头的下端插入至手柄3上端的擦头安装孔31内，并通过泡棉夹座2卡紧、固定。

这样，本实用新型所述纳米泡棉洁牙擦头即可方便、快捷地可拆卸更换地安装在手柄上，卫生安全性高，且利用纳米泡棉片1内部的纳米毛细管自动吸附牙垢，有效清除牙齿表面的烟垢、茶渍、咖啡渍等牙垢，牙齿清洁效果极佳，而且结构简单、巧妙，生产加工容易，成本低，有利于大批量生产、普及使用。

作为本实用新型一优选方案，所述中间夹板21的上端还设有向上凸起、延伸的泡棉片加强部26，所述泡棉片加强部26与中间夹板21、左夹板22、右夹板23、锁定卡钉24和锁定孔25一体注塑成型；组装时，所述纳米泡棉片1的内侧表面与中间夹板21和泡棉片加强部26紧贴连接。这样，擦拭操作更方便、更容易，大大提高清洁效果。

作为本实用新型又一优选方案，所述左夹板22和右夹板23的外侧表面设有往外凸起的锁定曲面27，如图3的手柄3的擦头安装孔31的内壁相应位置设有凹位(图中未表示出来)，当本洁牙擦头安装在擦头安装孔31内时，所述泡棉夹座2的锁定曲面27卡在凹位内。而且，所述右夹板23上还设有限定卡凸28(也可以在左夹板22设有限定卡凸28，或者左夹板22和右夹板23上同时设有限定卡凸28。)，所述手柄3位于擦头安装孔31的孔口处设有卡口32，当本洁牙擦头安装在擦头安装孔31内时，所述泡棉夹座2的限定卡凸28卡在卡口32内。所述锁定曲面127和限定卡凸128与中间夹板121、左夹板122和右夹板123一体注塑成型。

这样，本实用新型所述纳米泡棉洁牙擦头即可牢牢地安装固定在手柄3的擦头安装孔31内，不会松脱、掉落，也避免了在擦拭过程不会因受力而偏移、倾斜，也不会陷入、卡死在擦头安装孔31内的问题。

以上所述是本实用新型的优选实施方式，应当指出，对于本技术领域的普通技术人员来说，在不脱离本实用新型原理的前提下，还可以做出若干改进和润饰，这些改进和润饰也视为本实用新型的保护范围。
