自带收纳盒的吸氧管的制作方法

本实用新型涉及到医疗器械技术领域，具体涉及一种自带收纳盒的吸氧管。

背景技术：

在临床上，医护人员常常使用氧气湿化瓶为患者提供氧气需求，吸氧管进气端插入氧气湿化瓶的出气端，出气端连接鼻塞插入患者鼻腔内，从而让患者通过鼻塞呼吸氧气，达到吸氧的目的。在患者停止吸氧状态下，由于吸氧管长度较长且没有固定收纳装置放置吸氧管，导致吸氧管随意缠绕放置，这样不仅会污染吸氧管，而且容易缠绕打结不利于下次使用，另外混乱存放影响整体整洁美观。显然，现有技术吸氧管存在着吸氧管随意存放导致吸氧管易污染、收纳不便、不利于再次使用和整体外观不美观等问题。

技术实现要素：

为解决现有技术吸氧管存在的吸氧管随意存放导致吸氧管易污染、收纳不便、不利于再次使用和整体外观不美观等问题，本实用新型提出一种自带收纳盒的吸氧管。

本实用新型自带收纳盒的吸氧管，包括收纳盒和吸氧管，所述收纳盒包括上盖、下盖和绞盘，所述上盖和下盖均为圆形，且外径相同；所述上盖中部设置有圆柱，在外缘的一侧设置有侧壁且在侧壁上设置有第一通孔；所述下盖中部设置有空心圆柱Ⅰ，空心圆柱Ⅰ外径与上盖中部圆柱的内径相匹配，在外缘的一侧设置有侧壁且在侧壁上设置有第二通孔；所述绞盘为圆形，中部设置有空心圆柱Ⅱ，其空心圆柱Ⅱ的内径与空心圆柱Ⅰ的外径相匹配，在绞盘的外缘分别对称向上和向下延伸出侧壁，在绞盘的径向设置有缺口，所述缺口的内侧为圆形，外侧为矩形，且矩形的宽度小于圆形直径；并且，绞盘侧壁的外径大于上盖和下盖侧壁的外径。

进一步,所述收纳盒还包括收纳吸氧管鼻塞的伞状活动盖，所述伞状活动盖套装在吸氧管上。

进一步，所述绞盘侧壁外表面设置有波浪状凸起。

进一步，所述第一通孔与第二通孔大小相同，均为矩形且宽度大于吸氧管外径。

进一步，所述绞盘缺口的边缘分别向上和向下设置有翻边。

进一步，所述收纳盒设置有与湿化瓶底部连接的连接机构。

本实用新型自带收纳盒的吸氧管的有益效果是通过旋转绞盘可将通过第一通孔和第二通孔套装插入绞盘缺口的吸氧管缠绕在绞盘侧壁与空心圆柱Ⅱ之间的空间内，伞状活动盖收纳吸氧管鼻塞部分，避免吸氧管的鼻塞部分裸露在外界，整体结构简单，方便收纳和再次使用，干净整齐卫生，整体外观美观，具有良好实用性。

附图说明

图1为本实用新型自带收纳盒的吸氧管结构示意图。

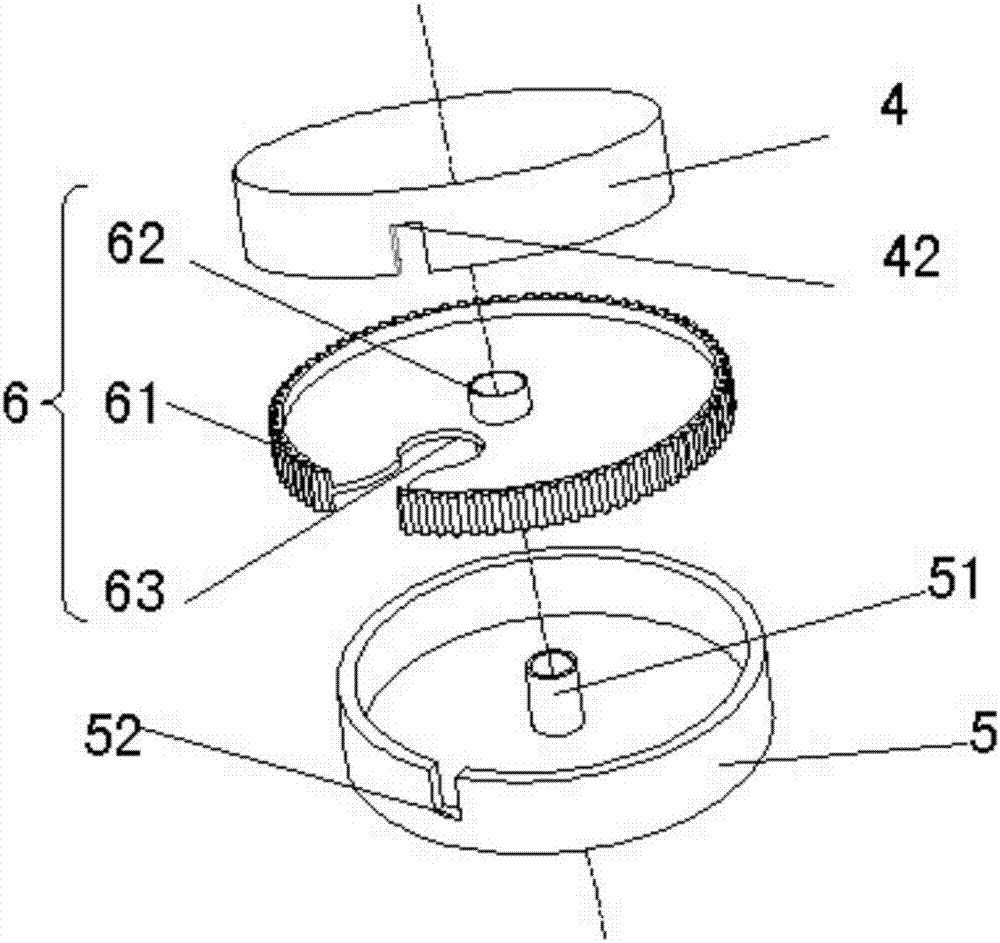

图2为收纳盒结构爆炸图。

图3为收纳盒与湿化瓶装配示意图。

图4为收纳盒的上盖结构示意图。

具体实施方式

下面结合附图进一步阐述本实用新型的具体实施方式：

参见图1本实用新型自带收纳盒的吸氧管结构示意图，图2收纳盒结构爆炸图，图3为收纳盒与湿化瓶装配示意图，图4收纳盒的上盖结构示意图。图中，1为湿化瓶本体、2为吸氧管、3为收纳盒、4为上盖、41为圆柱、42为第一通孔、5为下盖、51为空心圆柱Ⅰ、52为第二通孔、6为绞盘、61为侧壁、62为空心圆柱Ⅱ、63为缺口、7为伞状活动盖。本实用新型自带收纳盒的吸氧管，包括收纳盒3和吸氧管2，所述收纳盒3包括上盖4、下盖5和绞盘6，所述上盖4和下盖5均为圆形，且外径相同；所述上盖4中部设置有圆柱41，在外缘的一侧设置有侧壁且在侧壁上设置有第一通孔42；所述下盖5中部设置有空心圆柱Ⅰ51，空心圆柱Ⅰ51外径与上盖中部圆柱41的内径相匹配，在外缘的一侧设置有侧壁且在侧壁上设置有第二通孔52；所述绞盘6为圆形，中部设置有空心圆柱Ⅱ62，其空心圆柱Ⅱ62的内径与空心圆柱Ⅰ51的外径相匹配，在绞盘6的外缘分别对称向上和向下延伸出侧壁61，在绞盘6的径向设置有缺口63，所述缺口63的内侧为圆形，外侧为矩形，且矩形的宽度小于圆形直径；并且，绞盘侧壁61的外径大于上盖4和下盖5侧壁的外径。所述绞盘侧壁61外表面设置有波浪状凸起。所述第一通孔42与第二通孔52大小相同，均为矩形且宽度大于 吸氧管2外径。所述绞盘缺口63的边缘分别向上和向下设置有翻边。所述收纳盒3设置有与湿化瓶1底部连接的连接机构。所述收纳盒还包括收纳吸氧管鼻塞的伞状活动盖，所述伞状活动盖套装在吸氧管上。

本实用新型自带收纳盒的吸氧管的有益效果是通过旋转绞盘可将通过第一通孔和第二通孔套装插入绞盘缺口的吸氧管缠绕在绞盘侧壁与空心圆柱Ⅱ之间的空间内，伞状活动盖收纳吸氧管鼻塞部分，避免吸氧管的鼻塞部分裸露在外界，整体结构简单，方便收纳和再次使用，干净整齐卫生，整体外观美观，具有良好实用性。

以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内所作的任何修改、等同替换和改进等，均应该包含在本实用新型的保护范围内。
