一种用于膝关节护理的新型膏药贴的制作方法

本实用新型涉及医疗器械技术领域，尤其是一种用于膝关节护理的新型膏药贴。

背景技术：

传统的膏药贴是中医治疗跌打损伤、风湿、关节炎等疾病的常用手法，其具备方便、药效高的特点，越来越受到现在临床护理的重视，在骨科临床护理中发挥了很大的作用。传统膏药贴为长方形打孔或不打孔设计，在膝关节敷贴时需要多块膏药贴才能把膝关节敷全，在膝盖骨运动时会出现起皱或脱落。

公告号为CN205234772U的膝关节用膏药贴，对现有膏药贴外形进行改进，摒弃了传统膏药贴的方形外观，中间的椭圆形状镂空为膝盖骨的凸起保留了空间，基底层具有一定的弹性，具有一定的创新性技术特点。但是在实际使用过程中，由于其主要还是通过粘贴的方式进行固定，稳定性仍然不够理想，局部皮肤表层所受摩擦力很大，皮肤的绷紧感较强，靠近中间孔洞位置的药膏很容易干裂，给护理工作带来了很大的麻烦。

技术实现要素：

本实用新型的目的是为了克服上述技术缺点提供一种用于膝关节护理的新型膏药贴，药膏涂敷在内侧的无纺布敷药层上，药效发挥稳定，渗透力强，通过多根平行的弹性系带为关节部位提供足够的活动空间，束缚稳定可靠。

本实用新型解决技术问题采用的技术方案为：一种用于膝关节护理的新型膏药贴，包括支架、束缚带、无纺布敷药层和弹性系带，所述支架为塑料制成的框架结构体，支架的上下两侧为直边，左右两侧为向外扩展的弧边，所述无纺布敷药层由多层无纺布缝接而成，无纺布敷药层上排布有多个气孔，无纺布敷药层的周边通过多根弹性系带与支架内周缘连接，所述支架的两根直边上均连接有V型连接带，V型连接带的两个凸起部位分别连接一根束缚带，两根弧边的中部也分别连接一根束缚带，两根弧边之间连接有多根与直边平行的弹性系带。塑料制成的支架在受到束缚带的外力拉扯时有一定的变形能力，从而使得多根平行的弹性系带向外拉伸，提供朝向无纺布敷药层的束缚力；V型连接带上的两根束缚带绕过患者腿部交 叉连接，V型连接带可以由PU、或无纺布或其它任意适用的材料制成，有效分散两根束缚带对表层皮肤的压力，提高患者舒适度；护理所用的药膏预先涂敷在无纺布敷药层上，直接接触患部皮肤，加速药力渗透，提高治疗效果；无纺布敷药层上的多个气孔增强透气性，避免局部皮肤长时间隔绝空气时容易导致的糜烂、掉皮问题。

进一步的，所述束缚带相对于支架左右对称排布，相对应的两根束缚带上分别设置魔术粘接子扣和魔术粘接母扣。通过魔术粘接子扣、魔术粘接母扣，束缚带可以根据患者需要随时调整松紧程度，提高敷药的舒适性。

本实用新型所具有的有益效果是：本实用新型结构设计合理，塑料质的支架扣合在膝盖部位，利用涂敷在无纺布敷药层上的药膏起到治疗作用，多根束缚带对称设置，有效提高束缚的稳定性，平行设置的多根弹性系带随膝关节的状态自动延展，避免了传统膏药因膝关节运动而产生变形甚至开裂的问题。

附图说明

附图1为本实用新型的结构示意图。

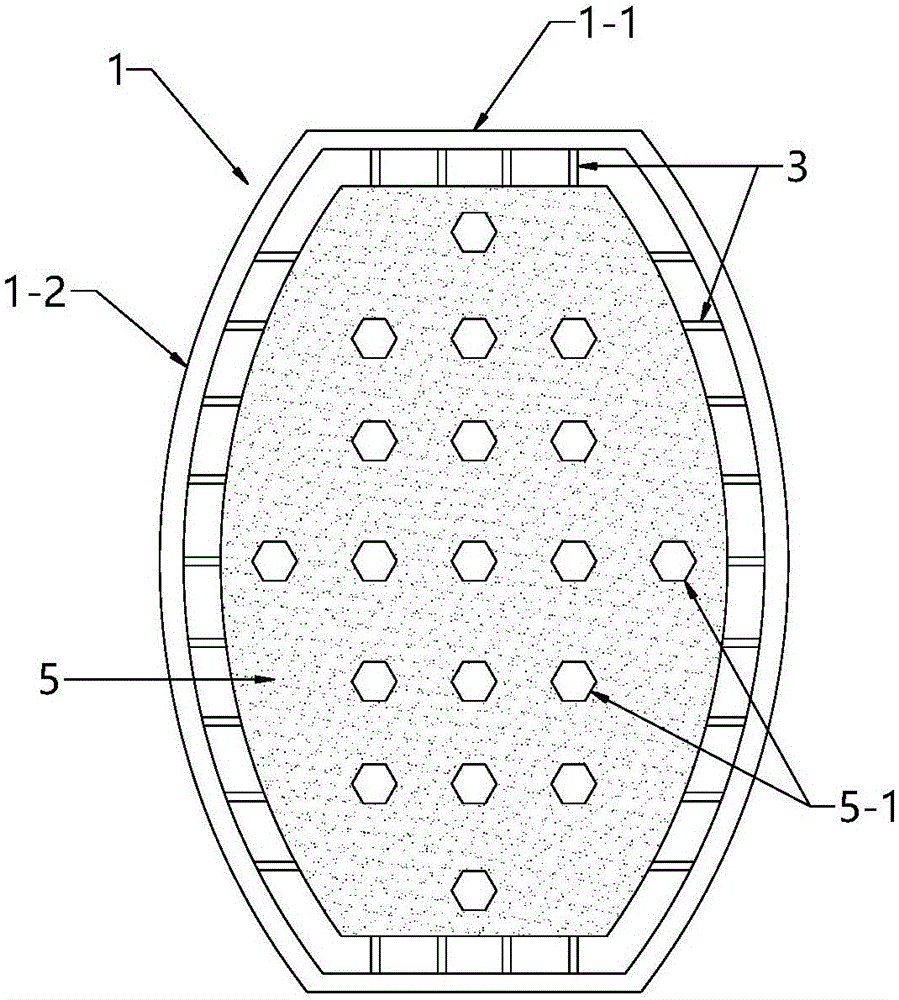

附图2为本实用新型所述无纺布敷药层与支架的连接结构示意图。

具体实施方式

下面结合附图1、图2对本实用新型做以下详细说明。

如图1、图2所示，本实用新型包括支架1、束缚带4、无纺布敷药层5和弹性系带3，所述支架1为塑料制成的框架结构体，支架1的上下两侧为直边1-1，左右两侧为向外扩展的弧边1-2，所述无纺布敷药层5由多层无纺布缝接而成，无纺布敷药层5上排布有多个气孔5-1，无纺布敷药层5的周边通过多根弹性系带3与支架1内周缘连接，所述支架1的两根直边1-1上均连接有V型连接带2，V型连接带2的两个凸起部位分别连接一根束缚带4，两根弧边1-2的中部也分别连接一根束缚带4，两根弧边1-2之间连接有多根与直边1-1平行的弹性系带3。塑料制成的支架1在受到束缚带4的外力拉扯时有一定的变形能力，从而使得多根平行的弹性系带3向外拉伸，提供朝向无纺布敷药层5的束缚力；V型连接带2上的两根束缚带4绕过患者腿部交叉连接，V型连接带2可以由PU、或无纺布或其它任意适用的材料制成，有效分散两根束缚带4对表层皮肤的压力，提高患者舒适度；护理所用的药膏预先涂敷在无纺布敷药层5上，直接接触患部皮肤，加速药力渗透，提高治疗效果；无纺布敷药层5上的多个气孔5-1增强透气性，避免局部皮肤长时间隔绝空气时容易导致的糜烂、掉皮问题。

在本实施例中，所述束缚带4相对于支架1左右对称排布，相对应的两根束缚带4上分别设置魔术粘接子扣4-1和魔术粘接母扣4-2。通过魔术粘接子扣4-1、魔术粘接母扣4-2，束缚带4可以根据患者需要随时调整松紧程度，提高敷药的舒适性。

使用时，将治疗、护理所需用的药膏涂敷在无纺布敷药层5上，将支架1扣合在膝盖关节的凸起部位上，分别将两个V型连接带2上的两根束缚带4绕过腿部后交叉粘合，再将支架1的两根弧边1-2上的束缚带绕到腿部后侧系紧，从而使支架1紧紧贴合在膝关节部位上。在使用过程中，由于支架1具有一定的变形能力，膝关节在运动时，支架1中部的两根束缚带4向外拉动支架1的两根弧边1-2，多根与直边平行的弹性系带3被拉伸，对无纺布敷药层5形成一定的压力，从而避免无纺布敷药层5及其上的药膏掉落。

对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
