新型甩脂机的制作方法

本实用新型涉及健身器械领域，尤其涉及一种新型甩脂机。

背景技术：

现有甩脂机只能提供震颤甩脂的健身功能，但没有脚底加热的功能，故此脚底容易受凉，影响健康。

技术实现要素：

有鉴于此，本实用新型所要解决的技术问题是：提供一种具有脚底加热功能从而健康更实用的新型甩脂机。

为了达到上述目的，本实用新型采用如下技术方案来实现的：

一种新型甩脂机，包括具有机壳、机芯和机架的甩脂机本体，所述机壳装设在所述机架上，所述机芯装设在所述机壳内，所述壳装上设有供所述机芯外接电源的电源接口，所述机架包括由上至下依次相连的顶架、中架和底架，所述机壳包括由上至下依次设置的踏板、围板和底板，所述顶架为通过所述机芯驱动可震颤式连在所述中架上的震颤架，所述踏板铺接在所述震颤架的顶面上，所述围板装接在所述中架的围面上、所述底板覆接在所述底架的底面上，其中，所述踏板上开有镂空口并于所述镂空口上封装有遮罩盖，还包括加热板和固定螺丝，所述加热板通过所述固定螺丝装接在所述遮罩盖的底面上，所述遮罩盖通过所述固定螺丝装接在所述踏板上，所述踏板上还设有触控屏，所述机芯具有与所述触控屏和加热板电性相连的控制器。

由上述技术方案可知，本实用新型的有益效果是：

相比现有技术，本实用新型具有脚底加热功能，可以促进血液循环，因此健康更实用。使用时，只需人工按下触控屏上的加热键，由按键发出指令通过控制器来控制加热板上的加热功能开启与停止，加热功能可由加热板上的电阻与灯实现，此为现有技术，在此不加限定，也可是其他方式实现的加热，在此不加限定。

附图说明

图1为本实用新型的结构示意图。

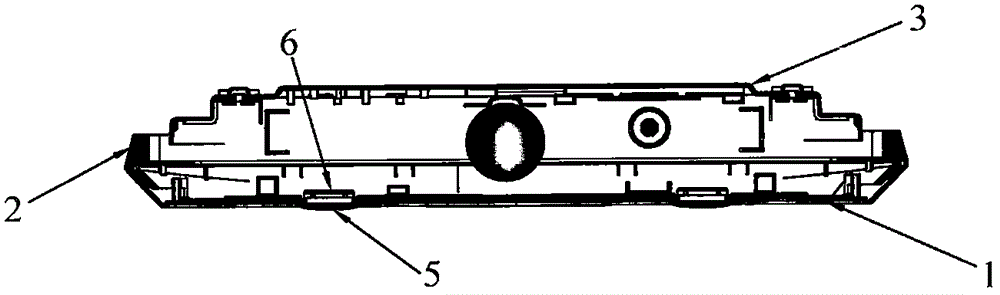

图2为图1沿A-A线的截面结构示意图。

图3为本实用新型的局部结构示意图。

图4为本实用新型中加热板的结构示意图。

图5为本实用新型中固定螺丝的结构示意图。

图6为本实用新型的电路原理示意图。

1、踏板； 2、围板；

3、底板； 4、镂空口；

5、遮罩盖； 6、加热板；

7、固定螺丝； 9、触控屏。

具体实施方式

为了使本领域技术人员能更进一步了解本实用新型的特征及技术内容，请参阅以下有关本实用新型的详细说明与附图。

请参阅图1至图6所示，本实用新型提供了一种新型甩脂机，包括具有机壳、机芯和机架的甩脂机本体，所述机壳装设在所述机架上，所述机芯装设在所述机壳内，所述机芯包括发动机及相关电子元件，所述壳装上设有供所述机芯外接电源的电源接口，所述机架包括由上至下依次相连的顶架、中架和底架，所述机壳包括由上至下依次设置的踏板1、围板2和底板3，所述顶架为通过所述机芯驱动可震颤式连在所述中架上的震颤架，所述踏板铺接在所述震颤架的顶面上，所述围板装接在所述中架的围面上、所述底板覆接在所述底架的底面上，其中，所述踏板上开有镂空口4并于所述镂空口上封装有遮罩盖5，还包括加热板6和固定螺丝7，所述加热板通过所述固定螺丝装接在所述遮罩盖的底面上，所述遮罩盖通过所述固定螺丝装接在所述踏板上，所述踏板上还设有触控屏9，所述机芯具有与所述触控屏和加热板电性相连的控制器(图中未示出)。

但以上所述仅为本实用新型的较佳可行实施例，并非用以局限本实用新型的专利范围，故凡运用本实用新型说明书及附图内容所作的等效结构变化，均同理包含在本实用新型的范围内。
