一种节能可视化橱柜的制作方法

本实用新型涉及厨房用具技术领域，具体为一种节能可视化橱柜。

背景技术：

橱柜，作为家庭厨房的必备用具，通常用于放置食物及餐具等厨房用品；传统的橱柜大都结构简单，仅能作为存储使用，当天气炎热时，放入的食物容易变质，且橱柜为封闭式结构，想要查看内部情况必须打开柜门，但柜门频繁开启会使得食物餐具等被污染，滋生各种病菌，危害人们身体健康。

技术实现要素：

针对以上问题，本实用新型提供了一种节能可视化橱柜，能够直接通过柜门上的显示屏观察内部情况，且具备冷藏和消毒功能，智能化程度高，节能低耗，可以有效解决背景技术中的问题。

为实现上述目的，本实用新型提供如下技术方案：一种节能可视化橱柜，包括柜体和控制面板，所述柜体的内部被隔板划分为两个部分：左边为冷藏室右边为消毒室，冷藏室和消毒室的入口处通过活动合页连接有柜门，柜门上表面镶嵌有控制面板，控制面板上设置有显示屏、触摸式键盘；所述柜体内部安装有全景监控摄像头，且监控摄像头连接到控制面板所述柜门分为左右两扇，两扇门表面均安装有把手，且两个把手对称分布，柜门的两侧内部还安装有伸缩杆，伸缩杆的另一端固定在柜体底部的隔板上。

作为本实用新型一种优选的技术方案，所述控制面板的核心部分为嵌入式处理器，采用MSP430系列单片机，嵌入式处理器上连接有视频采集卡，且视频采集卡将全景监控摄像头采集到的图像数据传送到嵌入式处理器。

作为本实用新型一种优选的技术方案，所述冷藏室的底部设置有制冷器，冷藏室内部设置有温度传感器，制冷器和温度传感器与嵌入式处理器相连。

作为本实用新型一种优选的技术方案，所述消毒室的顶部安装有紫外线消毒灯，且紫外线消毒灯连接有电子定时器，电子定时器受嵌入式处理器控制。

与现有技术相比，本实用新型的有益效果是：该节能可视化橱柜，通过设置全景监控摄像头和视频采集卡，将柜内信息在柜门上的显示屏上进行显示，直观可见，一目了然；设置制冷机实现冷藏功能，设置紫外线消毒灯实现消毒功能，延长了食物保质期，保证了柜内食品餐具的卫生安全；通过设置嵌入式处理器，结合温度传感器和电子定时器对制冷器和紫外线消毒灯进行智能控制，降低了能耗。

附图说明

图1为本实用新型结构示意图；

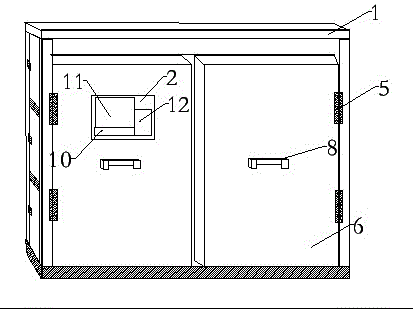

图2为本实用新型外部结构示意图。

图中：1-折叠底座；2-隔板；3-冷藏室；4-消毒室；5-活动合页；6-柜门；7-监控摄像头；8-把手；9-伸缩杆；10-嵌入式处理器；11-显示屏；12-触摸式键盘；13-视频采集卡；14-制冷器；15-温度传感器；16-紫外线消毒灯；17-电子定时器；18-隔板。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

实施例：

请参阅图1和图2，本实用新型提供一种技术方案：一种节能可视化橱柜，包括柜体1和控制面板2，所述柜体1的内部被隔板18划分为两个部分：左边为冷藏室3右边为消毒室4，冷藏室3和消毒室4的入口处通过活动合页5连接有柜门6，柜门6上表面镶嵌有控制面板2，控制面板2上设置有显示屏11、触摸式键盘12；所述柜体1内部安装有全景监控摄像头7，且监控摄像头7连接到控制面板2所述柜门6分为左右两扇，两扇门表面均安装有把手8，且两个把手对称分布，柜门6的两侧内部还安装有伸缩杆9，伸缩杆9的另一端固定在柜体底部的隔板18上；

所述控制面板2的核心部分为嵌入式处理器10，采用MSP430系列单片机，嵌入式处理器10上连接有视频采集卡13，且视频采集卡13将全景监控摄像头7采集到的图像数据传送到嵌入式处理器10，所述冷藏室3的底部设置有制冷器14，冷藏室3内部设置有温度传感器15，制冷器14和温度传感器15与嵌入式处理器10相连；所述消毒室4的顶部安装有紫外线消毒灯16，且紫外线消毒灯16连接有电子定时器17，电子定时器17受嵌入式处理器10控制。

本实用新型工作原理：所述柜体1内部分为冷藏室3和消毒室4，冷藏室3通过制冷器14制冷，利用低温存储食物，延长食物保质期，消毒室4利用紫外线消毒灯16对餐具进行消毒，保证餐具的卫生安全；所述把手8方便打开和关闭柜门6，设置伸缩杆9，推动柜门6在活动合页5的带动下转动，使柜门6能够自动打开，使开关室门更加方便；所述全景监控摄像头7能够方便的拍摄到橱柜内部所有物品，并且通过视频采集卡13转换格式，再通过显示屏11显示出来，通过触摸式键盘12用户可以输入相应的操作指令；所述温度传感器15采集冷藏室3内的温度信息，并将信息传递到控制面板2中的嵌入式处理器10，嵌入式处理器10根据用户输入的指令，和收集到的数据进行比对，控制制冷机14调节制冷温度；所述嵌入式处理器10根据用户从触摸式键盘12输入的消毒时间，驱动电子定时器17工作，从而控制紫外线消毒灯16定时消毒，避免紫外线消毒灯16一直工作浪费能源。

该节能可视化橱柜，通过设置监控摄像头7和视频采集卡13，将柜内信息在柜门6上的显示屏11上进行显示，直观可见，一目了然；设置制冷机14实现冷藏功能，设置紫外线消毒灯16实现消毒功能，延长了食物保质期，保证了柜内食品餐具的卫生安全；通过设置嵌入式处理器10，结合温度传感器15和电子定时器17对制冷器14和紫外线消毒灯16进行智能控制，降低了能耗。

以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内所作的任何修改、等同替换和改进等，均应包含在本实用新型的保护范围之内。
