易冲洗一体式引流袋的制作方法

本实用新型涉及医疗器械技术领域，尤其是一种适用于腹腔冲洗或腹腔药物灌注的腹腔冲洗引流袋。

背景技术：

临床进行腹腔冲洗或腹腔药物灌注时，输液器或针管乳突与引流管接口不适配，衔接不紧密，导致冲洗或灌注时出现药物外漏现象。

技术实现要素：

针对上述问题，本实用新型提供一种适用于腹腔冲洗或腹腔药物灌注的易冲洗一体式引流袋。

为了解决上述技术问题，本实用新型的技术方案为：

一种易冲洗一体式引流袋，包括储液袋、连接于储液袋上方的引流管，所述引流管上设有分支，所述分支端部口径与针管乳突口径相适配，所述分支上设有流量控制阀，所述分支端部设有可分离封口帽；

所述封口帽包括连接端和密封端，所述连接端由内、外两个同心圆环组成，所述内圆环高于所述外圆环，所述分支端部卡于所述内、外圆环之间；所述分支端部设有外螺纹，所述外圆环设有内螺纹，所述封口帽通过内、外螺纹的咬合与所述分支端部固定；所述密封端底部设有橡胶塞。

进一步的，所述储液袋下方设有液体排放塞。

进一步的，所述引流管上设置流量控制阀，所述流量控制阀设置于所述分支下方；所述引流管上设置有单向阀门，所述单向阀门设置于所述流量控制阀下方。

进一步的，所述分支上设有流量调节阀，所述分支端部设有可分离封口帽；

本实用新型的有益效果：引流管设置分支端部，分支端部与针管乳突相适配，腹腔冲洗或药物灌注时，注射器可直接与分支端部紧密衔接，避免了药物因加压而外漏现象，便于留取细菌培养标本；与此同时，分支端部设置可分离封口帽密封，封口帽与分支端部螺纹连接，方便实用。

附图说明

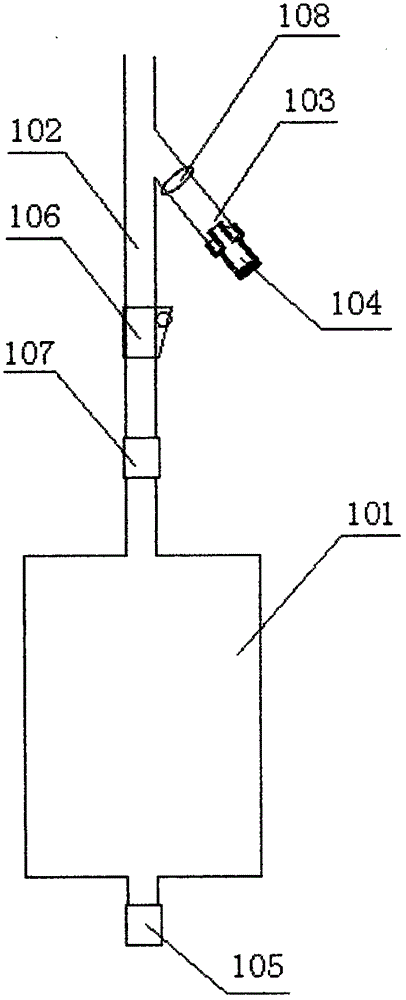

图1为本实用新型的结构示意图；

图2为封口帽的结构示意图。

具体实施方式

下面结合附图和具体实施方式对本实用新型作进一步详细的说明。本实用新型的实施例是为了示例和描述起见而给出的，而并不是无遗漏的或者将本实用新型限于所公开的形式。很多修改和变化对于本领域的普通技术人员而言是显而易见的。选择和描述实施例是为了更好说明本实用新型的原理和实际应用，并且使本领域的普通技术人员能够理解本实用新型从而设计适于特定用途的带有各种修改的各种实施例。

实施例

一种腹腔冲洗引流袋，如图1、图2所示，包括储液袋101、连接于储液袋101上方的引流管102，所述引流管上设有分支103，所述分支端部口径与针管乳突口径相适配，所述分支端部设有可分离封口帽104；

所述封口帽104包括连接端1041和密封端1042，所述连接端1041由内、外两个同心圆环组成，所述内圆环1043高于所述外圆环1044，所述分支端部卡于所述内、外圆环之间；所述分支端部设有外螺纹，所述外圆环设有内螺纹，所述封口帽104通过内、外螺纹的咬合与所述分支端部固定；所述密封端底部设有橡胶塞1045。

所述储液袋下方设有液体排放塞105，方便冲洗液的排放。

所述引流管102上设置流量控制阀106，所述流量控制阀106设置于所述分支下方；所述引流管102上设置有单向阀门107，所述单向阀门107设置于所述流量控制阀106下方，防止液体逆流；所述引流管分支103上设置有流量调节阀108。

显然，所描述的实施例仅仅是本实用新型的一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域及相关领域的普通技术人员在没有作出创造性劳动的前提下所获得的所有其他实施例，都应属于本实用新型保护的范围。
