基于压电薄膜的扩音听诊器的制作方法

本实用新型涉及医疗器械技术领域，尤其涉及一种基于压电薄膜的扩音听诊器。

背景技术：

在医院的诊断治疗过程中，听诊器是经常用到的辅助诊断工具。现在医生通过听诊器来给患者确定心脏活动频率及有无瓣膜杂音，呼吸节律及正常与异常呼吸音，从而诊断患者可能患有的疾病。医生在进行听诊时，将听诊头贴在患者的胸口处，将耳塞塞入耳中进行听诊音的听取与诊断。目前，医生在进行内科听诊时，常采用普通听诊器诊断内科病情，普通听诊器采集患者胸部的听诊音时易受外界环境声音影响而导致听诊音准确率低，从而影响医生对患者的听诊结果。

技术实现要素：

本实用新型的主要目的在于提供一种基于压电薄膜的扩音听诊器，旨在解决普通听诊器采集患者的听诊音时易受外界环境声音影响而导致听诊音准确率低的问题。

为实现上述目的，本实用新型提供了一种基于压电薄膜的扩音听诊器，包括听诊头、扩音装置、导音管和听音管，所述听诊头包括声音传感器，所述扩音装置包括聚音器和扩音器，所述聚音器的一端连接至所述声音传感器，所述聚音器的另一端连接至所述扩音器，所述扩音器连接至所述导音管的一端，所述导音管的另一端连接至所述听音管的下端支管，所述听音管包括一根下端支管和两根左右支管，其中：

所述声音传感器用于从患者胸部采集患者的听诊音，该声音传感器的外表面设置有压电薄膜，该压电薄膜包括铝箔层、聚偏氟乙烯层和载基层，所述铝箔层位于所述压电薄膜的上层，所述载基层位于所述压电薄膜的下层，所述聚偏氟乙烯层位于铝箔层和载基层的中间；

所述听音管的左右支管的末端分别设置有一个耳机，所述耳机用于播放患者的听诊音以供医生对患者进行听诊。

优选的，所述聚音器包括一个录音单元，用于从所述声音传感器接收患者的听诊音，以及记录患者的听诊音并存储为声音文件。

优选的，所述扩音器包括一个声音放大电路，用于将患者的听诊音进行放大并将放大的听诊音发送至所述导音管上。

优选的，所述导音管为一根橡胶软管，用于将患者的听诊音传导至所述听音管中。

优选的，所述听音管的下端支管和左右支管构成Y型结构。

优选的，所述听音管的两根左右支管之间设置有弹簧支撑板。

优选的，所述耳机是一种带有隐蔽式双层耳件簧的软式隔音耳塞。

优选的，所述扩音装置还包括微型电池，该微型电池是太阳能电池或者是可充电的锂电池，用于为所述扩音听诊器提供工作电源。

相较于现有技术，本实用新型所述基于压电薄膜的扩音听诊器采用了上述技术方案，达到了如下有益效果：采用听诊头中的压电薄膜，具有对生物电震动感知能力强而减少外界声音干扰的优点，从而能够有效避免外界环境声音影响，提升听诊头采集患者胸部各种听诊音的灵敏性和准确性。

附图说明

图1是本实用新型基于压电薄膜的扩音听诊器优选实施例的立体结构示意图；

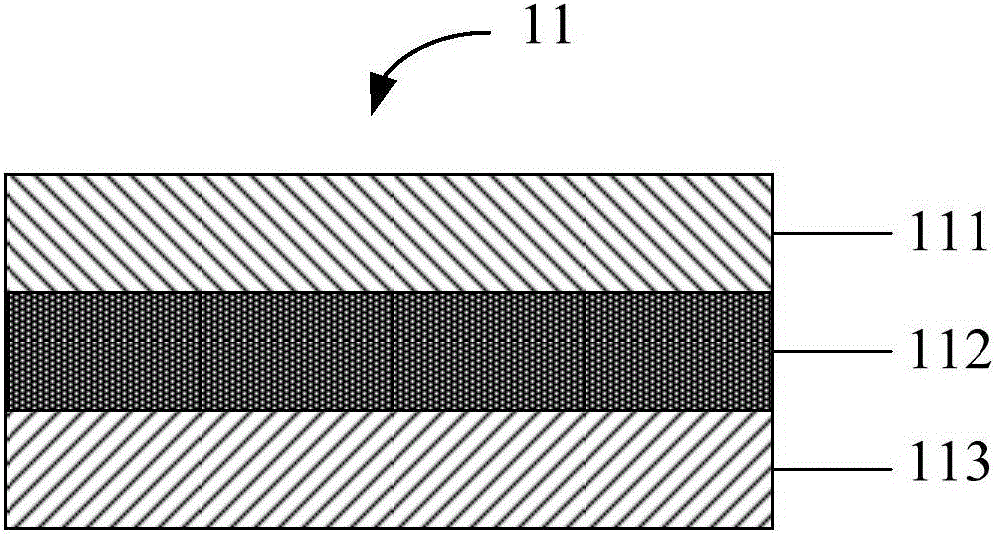

图2是本实用新型基于压电薄膜的扩音听诊器中压电薄膜的结构示意图；

图3是本实用新型基于压电薄膜的扩音听诊器优选实施例的内部连接示意图。

本实用新型目的实现、功能特点及优点将结合实施例，参照附图做进一步说明。

具体实施方式

为更进一步阐述本实用新型为达成上述目的所采取的技术手段及功效，以下结合附图及较佳实施例，对本实用新型的具体实施方式、结构、特征及其功效进行细说明。应当理解，此处所描述的具体实施例仅仅用以解释本实用新型，并不用于限定本实用新型。

如图1、图2和图3所示，图1是本实用新型基于压电薄膜的扩音听诊器优选实施例的立体结构示意图；图2是本实用新型基于压电薄膜的扩音听诊器中压电薄膜的结构示意图；图3是本实用新型基于压电薄膜的扩音听诊器优选实施例的内部连接示意图。

在本实施例中，所述扩音听诊器包括听诊头1、扩音装置2、导音管3、听音管4以及耳机5。所述听音管4是一种包括一根下端支管41和两根左右支管42构成的Y型结构。所述听诊头1通过扩音装置2与所述导音管3的一端连接，该导音管3的另一端连接至所述听音管4的下端支管41上，该听音管4的左右支管42的末端分别设置有一个耳机5。

所述听诊头1包括声音传感器10，所述扩音装置2包括，但不仅限于，聚音器21、扩音器22以及微型电池23。所述聚音器21的一端连接至声音传感器10上，另一端连接至扩音器22上，该扩音器22连接至所述导音管3上。所述声音传感器10用于采集患者胸部的各种听诊音，包括但不仅限于，心跳声、呼吸声、胸膜摩擦噪声、肺喘息、肠鸣音等，并将所述患者的听诊音传导至所述聚音器21。所述声音传感器10为现有技术的声音传感装置，本实施例不作具体阐述。

在本实施例中，所述声音传感器10的外表面设置有压电薄膜11，参考图2所示，所述压电薄膜11包括铝箔层111、聚偏氟乙烯层112和载基层113，其中，所述铝箔层111位于所述压电薄膜11的上层，所述载基层113位于所述压电薄膜11的下层，所述聚偏氟乙烯层112位于铝箔层111和载基层113的中间，所述铝箔层111、聚偏氟乙烯层112和载基层113表面紧密贴合形成整体结构。在本实施例中，所述压电薄膜11的上层设置的铝箔层111，充分利用铝箔轻薄的特性，具有对生物电震动感知能力强而减少外界声音干扰的优点，从而能够有效避免外界环境声音影响，提升所述声音传感器10采集患者胸部各种听诊音的灵敏性和准确性。

所述聚音器21包括一个录音单元，该录音单元用于从所述声音传感器10接收患者的听诊音，以及记录患者的各种听诊音并存储为声音文件，供医生对患者进行确诊或者方便临床的研究。

所述扩音器22包括一个声音放大电路，用于将所述患者的听诊音进行放大并将放大的听诊音发送至所述导音管3上。

所述的微型电池23是一种太阳能电池或者是可充电的锂电池，用于为所述扩音听诊器提供工作电源。该微型电池23具有低辐射、低功耗特性，不会对医生及患者的健康带来影响。

所述导音管3为一根橡胶软管，用于将患者的听诊音传导至听音管4中，并通过耳机5播放出所述患者的听诊音供医生对患者进行听诊。由于所述导音管3是橡胶软管，非常柔软，易于弯折，因此可以将所述扩音听诊器沿着导音管3处进行折叠放置，从而方便医生携带。

所述听音管4的两根左右支管42之间设置有弹簧支撑板6，用于支撑听音管4的左右两根支管42展开便于医生将设置在听音管4的左右两根支管42上的耳机5塞入左右耳朵为患者听诊。

所述耳机5是一种带有隐蔽式双层耳件簧的软式隔音耳塞，密封性能以及隔音效果相当好，由于所述耳机5配有隐蔽式双层耳件簧，可以调节耳管松紧度，因此增加医生佩戴的舒适感。

在临床使用时，医生将耳机5塞入耳朵中并将听诊头1贴在患者的胸前，便可进行听诊。当医生将听诊头1放置在患者的胸部位置处，听诊头1采集患者各种器官的听诊音，并将采集的听诊音传导至所述聚音器21。所述扩音器22将患者的听诊音放大并传导至所述导音管3上，医生可以通过佩戴所述耳机5即可听到患者胸部各器官的听诊音对患者进行听诊。本实用信息采用所述压电薄膜11的上层设置的铝箔层111，具有对生物电震动感知能力强而减少外界声音干扰的优点，从而能够有效避免外界环境声音影响，提升听诊头1采集患者胸部各种听诊音的灵敏性和准确性。

以上仅为本实用新型的优选实施例，并非因此限制本实用新型的专利范围，凡是利用本实用新型说明书及附图内容所作的等效结构或等效功能变换，或直接或间接运用在其他相关的技术领域，均同理包括在本实用新型的专利保护范围内。
